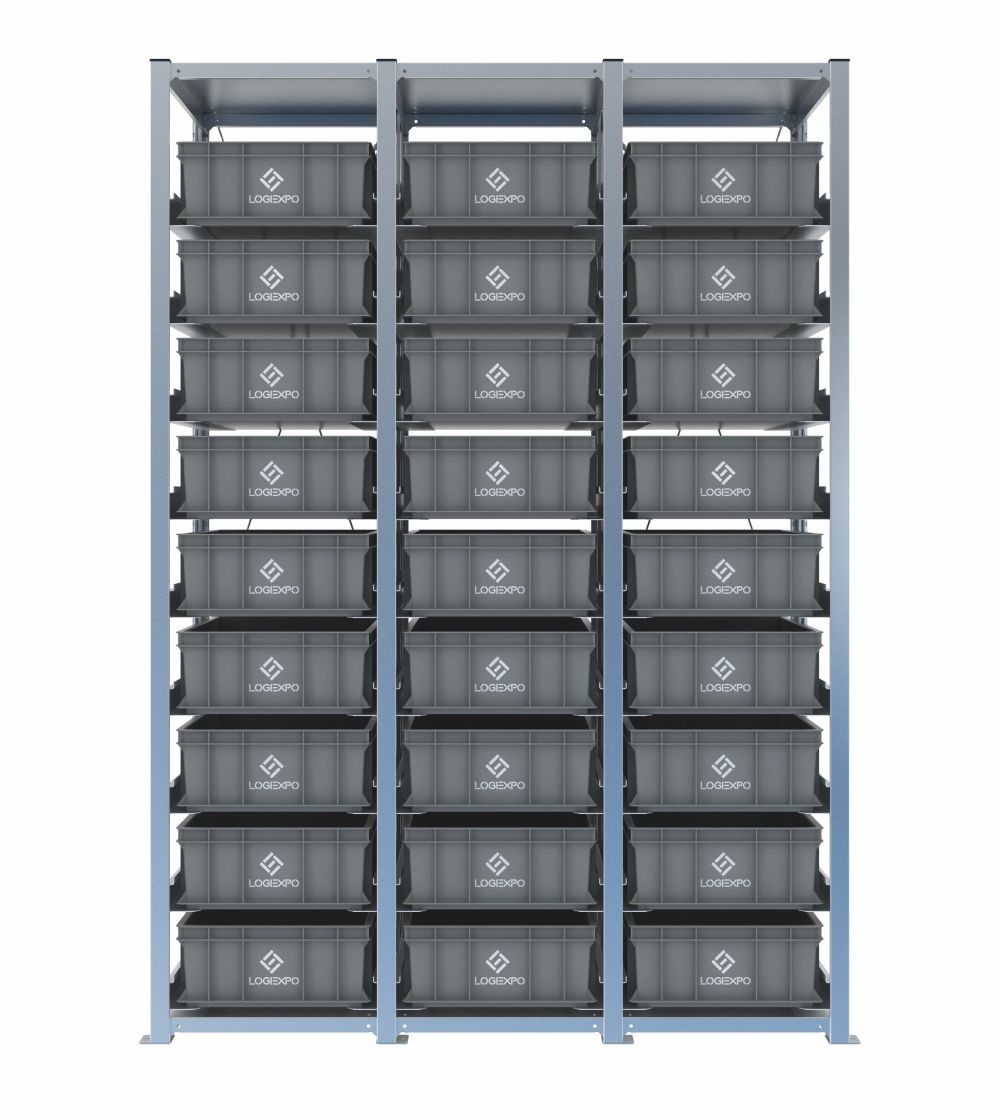

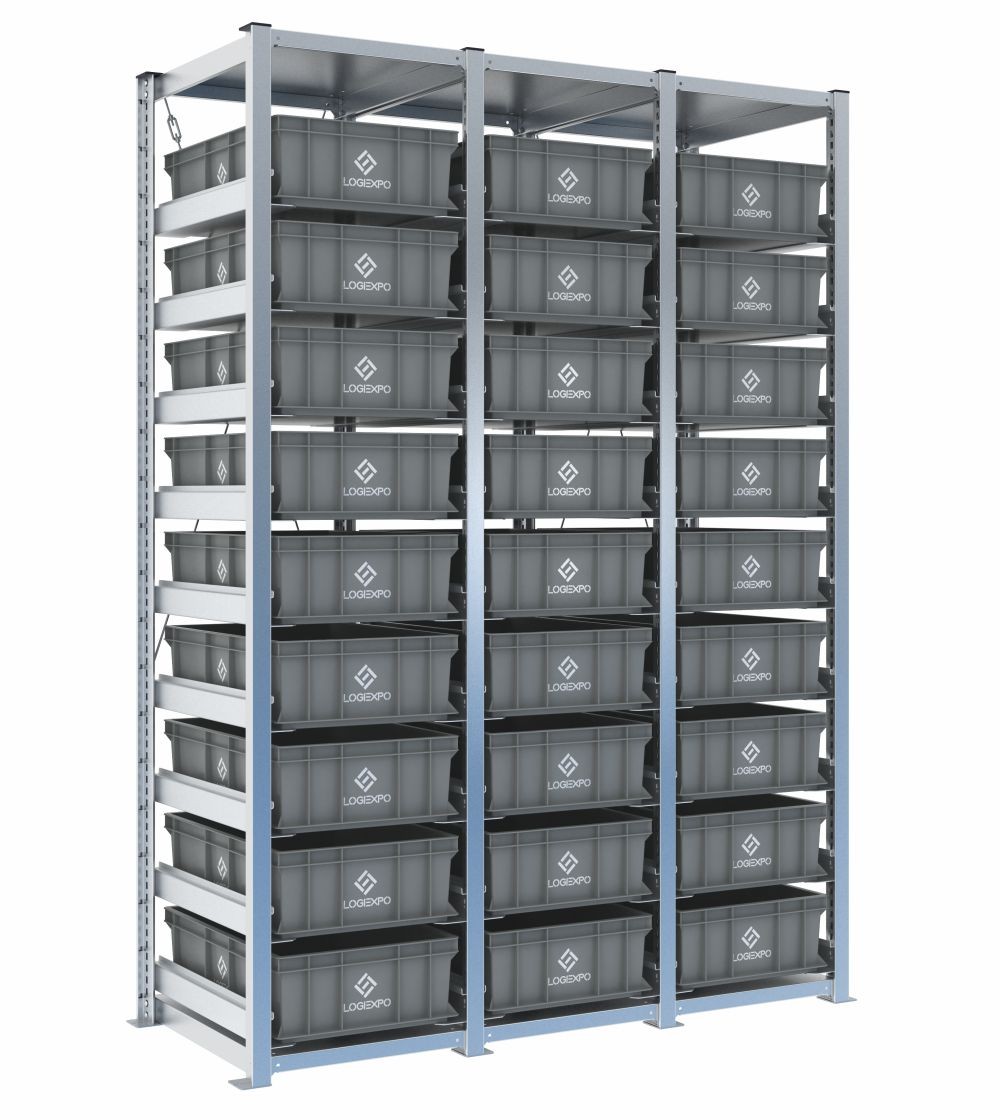

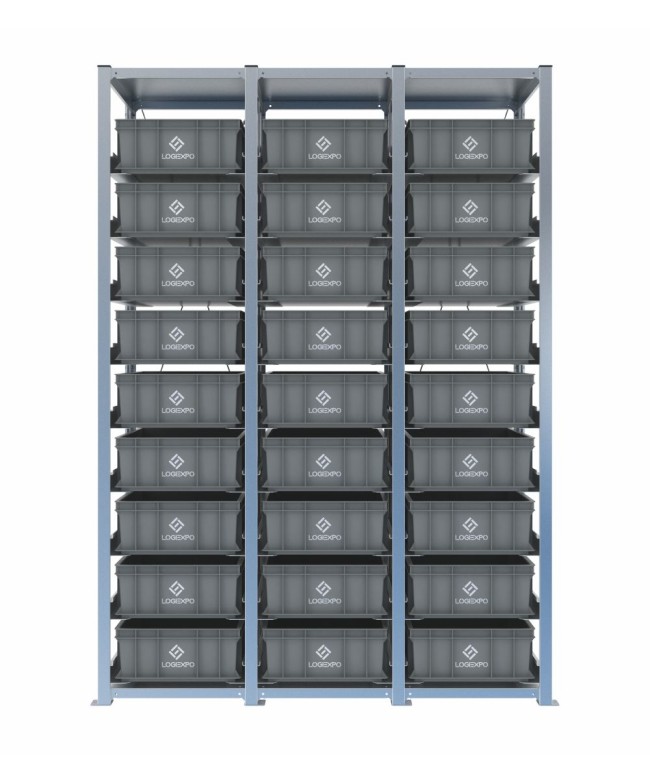

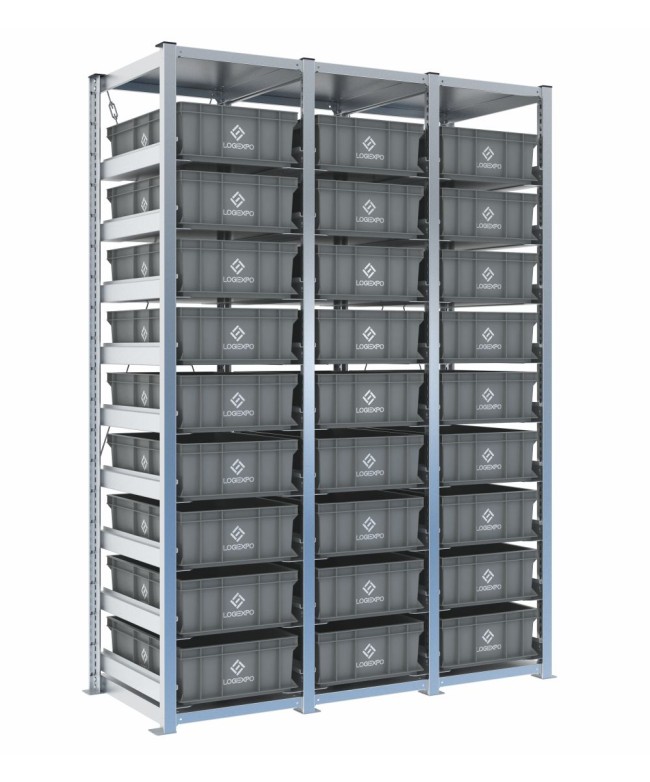

Scaffale H2000 con 27 contenitori Euro 600x400x170h su 3 campate
Questa configurazione comprende 27 Contenitori Euro 600x400x170h distribuiti su tre campate H2000, con 9 livelli per campata. Il volume intermedio delle cassette è adatto a kit, componenti di media altezza e gruppi preassemblati.
Le tre campate consentono di separare materiali per reparto, linea, macchina o commessa sfruttando lo sviluppo verticale.
Ventisette posizioni di media capacità su tre campate H2000
La configurazione offre un equilibrio tra numero di livelli e volume per contenitore. Le slitte possono essere riposizionate a passo 25 mm se cambiano le esigenze dimensionali.
Le crociere posteriori fanno parte della struttura H2000 e devono essere correttamente montate e tensionate.
Fronte verticale per kit e gruppi preassemblati
L'ingombro complessivo è 1472x621x2003 mm. La larghezza comprese le piastre deve essere utilizzata nel layout, perché le piastre sporgono lateralmente rispetto alla sola struttura.
Il formato 600x400 è indicato quando serve più superficie per singolo gruppo rispetto al 400x300, soprattutto per kit e semilavorati.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 3 campate, altezza reale 2003 mm;
- 27 Contenitori Euro 600x400 alti 170 mm;
- 27 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 mm;
- tipo configurazione: Uniforme;
- numero di campate: 3;
- numero di contenitori: 27;
- livelli: 9 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 27 Contenitori Euro 600x400 170h – H2000, 3 campate
Quando il formato 400x300 è preferibile al 600x400?
Il 400x300 è preferibile quando occorre frazionare molte referenze compatte e contenere la profondità della struttura. Il 600x400, come in questa configurazione, è più adatto quando ogni posizione deve offrire maggiore superficie per kit, gruppi o componenti.
Come vengono montate e tensionate le crociere posteriori delle versioni H2000?
Le crociere si agganciano alle predisposizioni del ripiano superiore e dei montanti. Il tensionamento viene regolato tramite i due dispositivi tenditori filettati presenti sulle aste, dopo il corretto assemblaggio della struttura.
Quanto incidono le piastre di base sull'ingombro laterale reale?
Le piastre sporgono 23 mm per lato. Per questo la larghezza da utilizzare nel layout è quella complessiva: in questa configurazione 1472 mm, non la sola larghezza strutturale di 1426 mm.
