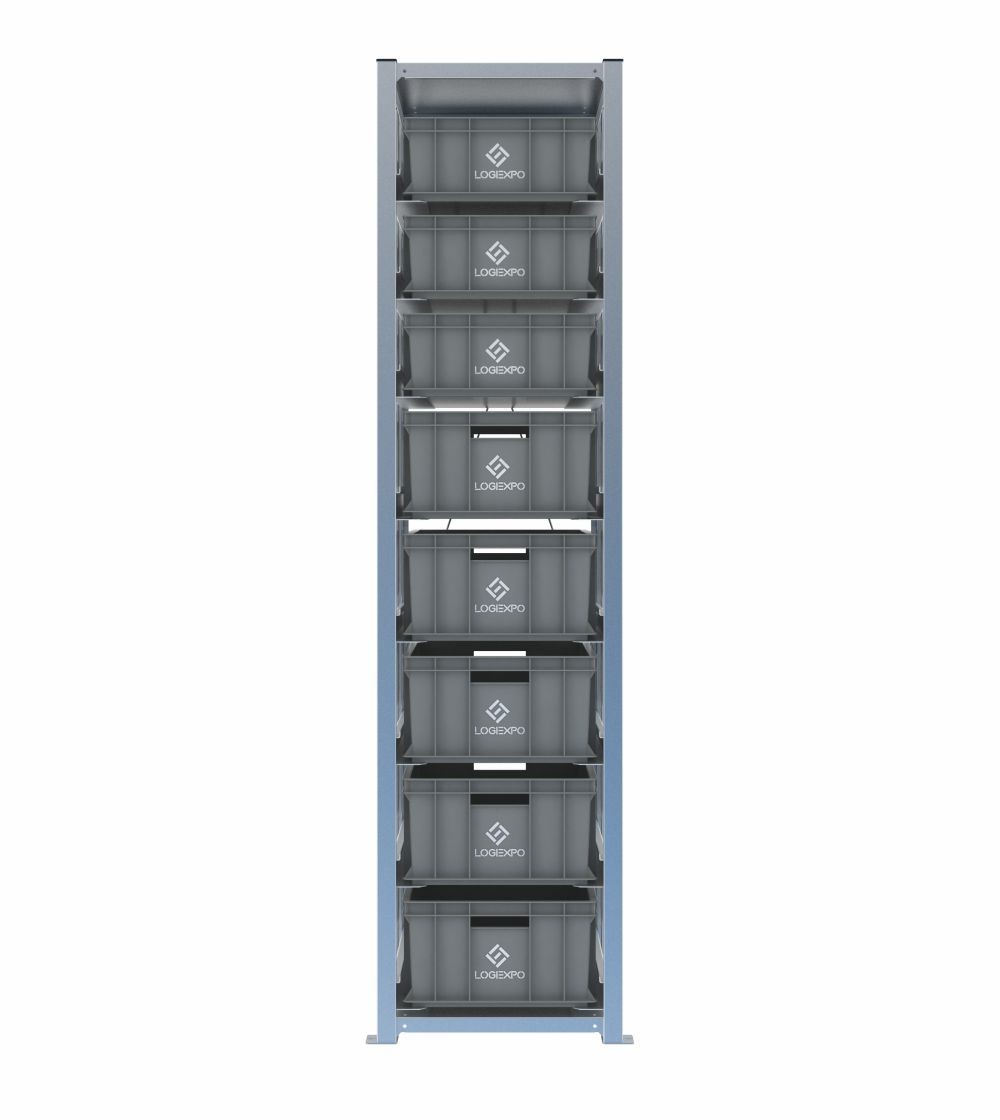

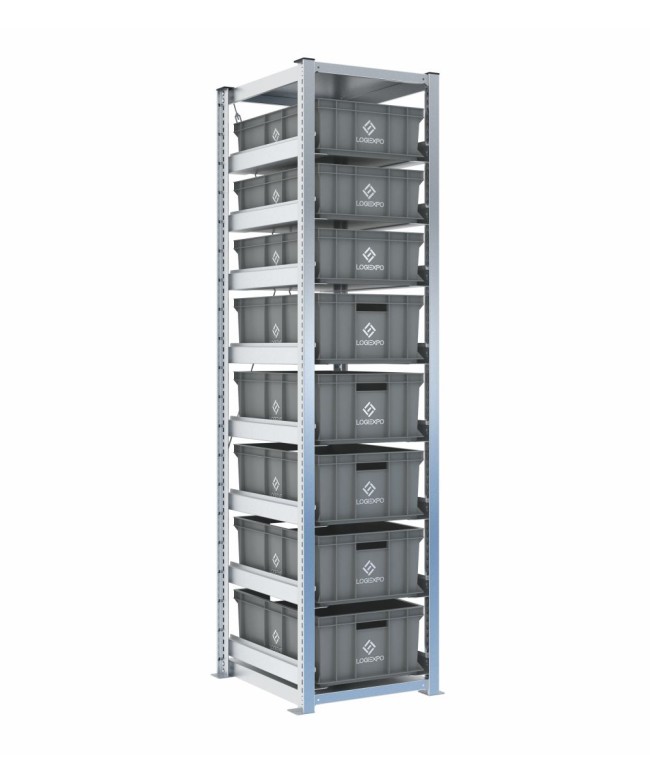

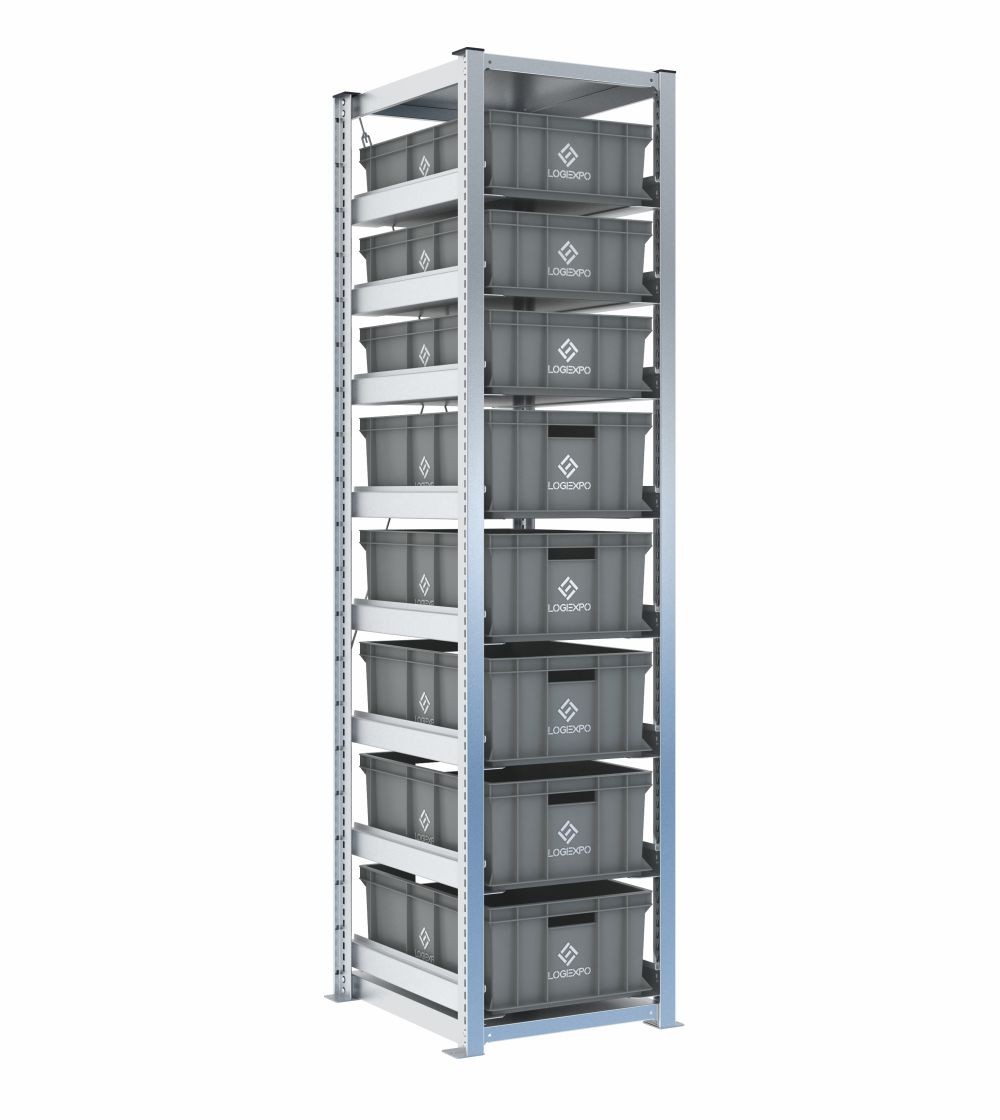

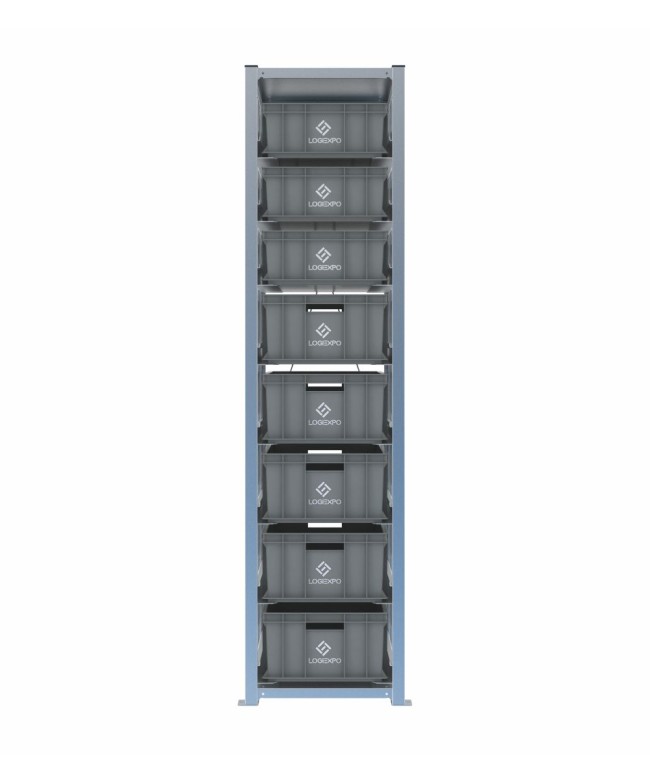

Scaffale H2000 con 8 contenitori Euro 600x400 misti da 220 e 170 mm
Questa configurazione comprende 8 contenitori Euro 600x400 su una campata H2000: tre contenitori da 170 mm nei livelli superiori e cinque contenitori da 220 mm nei livelli inferiori.
La combinazione consente di organizzare nello stesso fronte kit e componenti di media altezza insieme a ricambi, confezioni o materiali che richiedono maggiore volume per singola referenza.
Una campata mista per componenti medi e ricambi voluminosi
I tre contenitori da 170 mm possono essere dedicati a kit, gruppi preassemblati o materiali intermedi; i cinque da 220 mm offrono più volume per ricambi o componenti di maggiore ingombro.
La struttura evita di uniformare tutti gli otto livelli sulla stessa altezza e rende il fronte più aderente a un assortimento eterogeneo.
Otto livelli regolabili su 2003 mm di altezza reale
L'ingombro complessivo è 548x621x2003 mm, comprese le piastre. La campata sfrutta lo sviluppo verticale mantenendo un solo fronte da 548 mm.
Le distanze tra i livelli non devono essere necessariamente identiche: il passo di 25 mm consente di adeguare la disposizione alle altezze dei contenitori e allo spazio operativo richiesto.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 1 campata, altezza reale 2003 mm;
- 8 contenitori Euro 600x400 misti 220h/170h;
- 8 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm / 170 mm;
- tipo configurazione: Mista;
- numero di campate: 1;
- numero di contenitori: 8;
- livelli: 8;
- distribuzione: 3 contenitori da 170 mm nei livelli superiori e 5 contenitori da 220 mm nei livelli inferiori;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 8 contenitori Euro 600x400 misti 220h/170h – H2000, 1 campata
Quando conviene questa configurazione mista rispetto a una versione uniforme?
Quando le referenze hanno esigenze di volume differenti e una sola altezza di contenitore costringerebbe a sprecare spazio o a ridurre l'accessibilità. I livelli da 170 mm mantengono più compatti i materiali intermedi, mentre quelli da 220 mm offrono volume aggiuntivo ai ricambi più ingombranti.
È necessario mantenere la stessa distanza tra tutti gli otto livelli?
No. Le slitte possono essere posizionate a quote differenti con passo 25 mm. In una configurazione mista è normale calibrare la distanza in funzione dell'altezza del contenitore e dello spazio necessario per il prelievo.
Può essere utilizzato in un centro di riparazione per separare apparecchi, ricambi o pratiche in lavorazione?
Può essere utile come sistema di organizzazione fisica quando gli oggetti sono compatibili con i contenitori 600x400 e con le portate previste. Le due altezze permettono di assegnare volumi diversi a ricambi e kit; eventuali requisiti di protezione o tracciabilità dipendono dal processo adottato.
