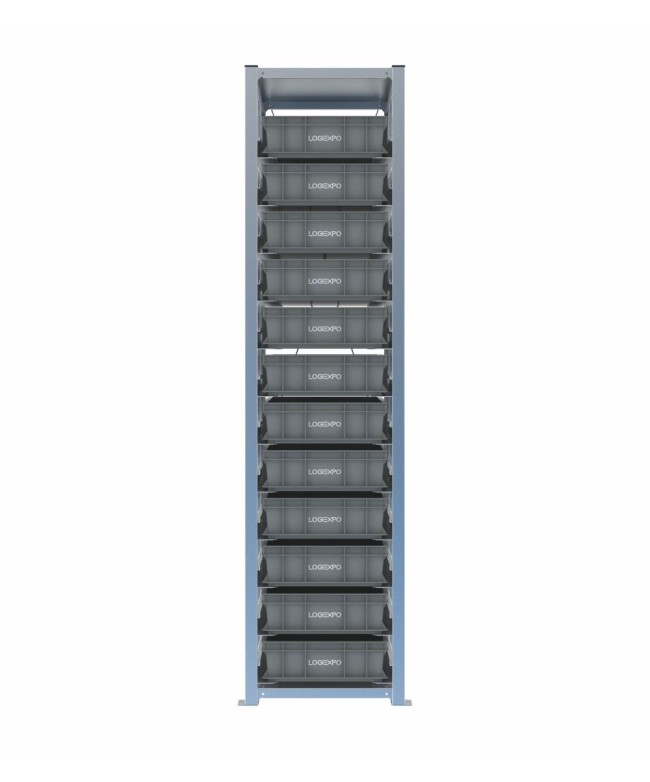

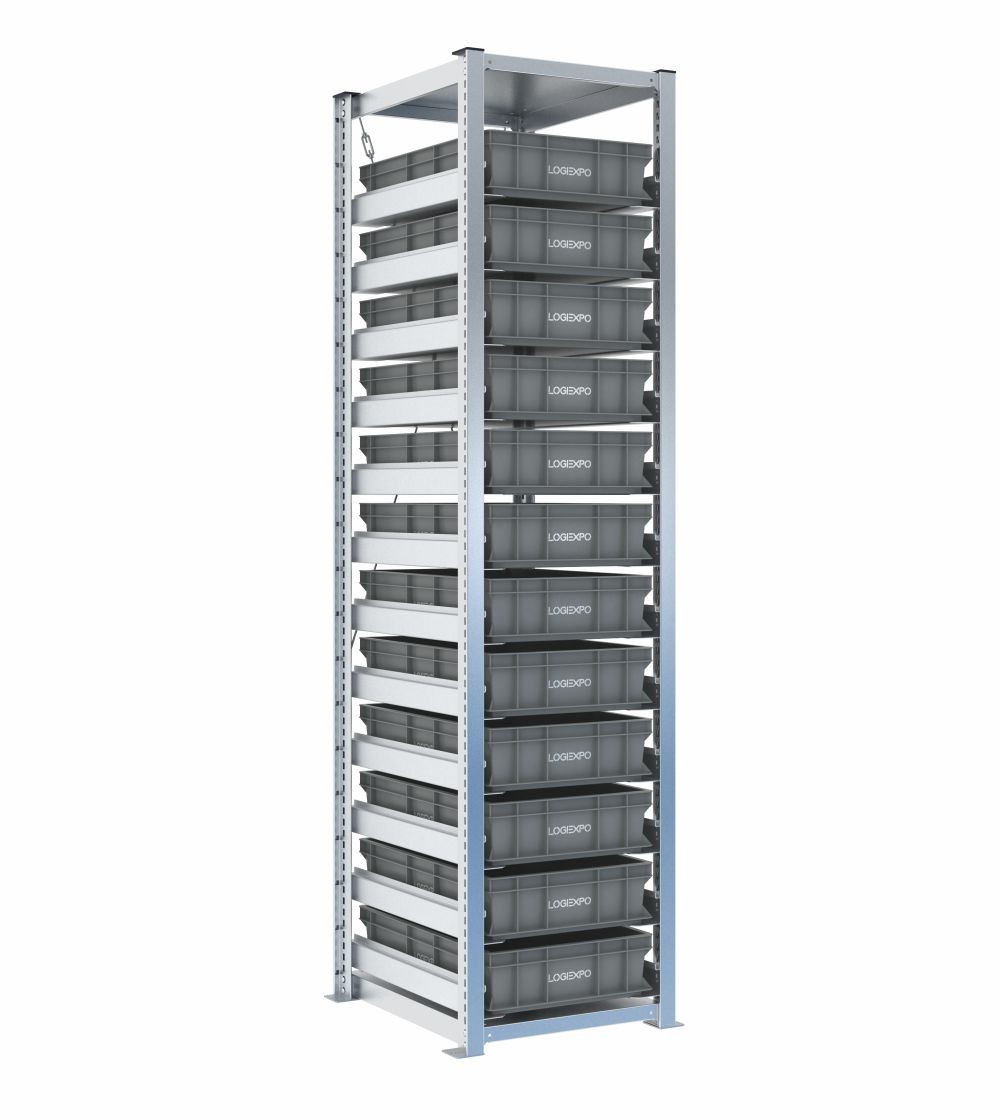

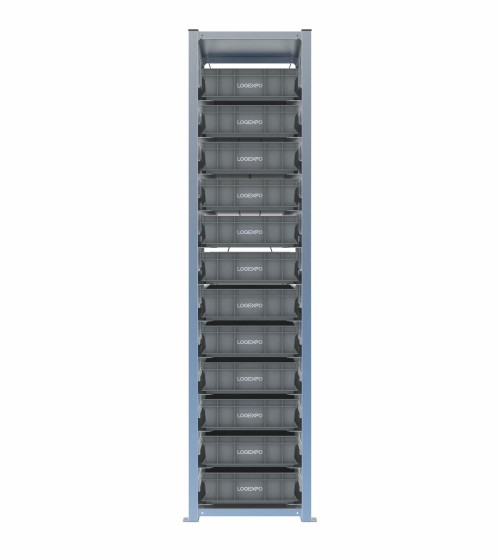

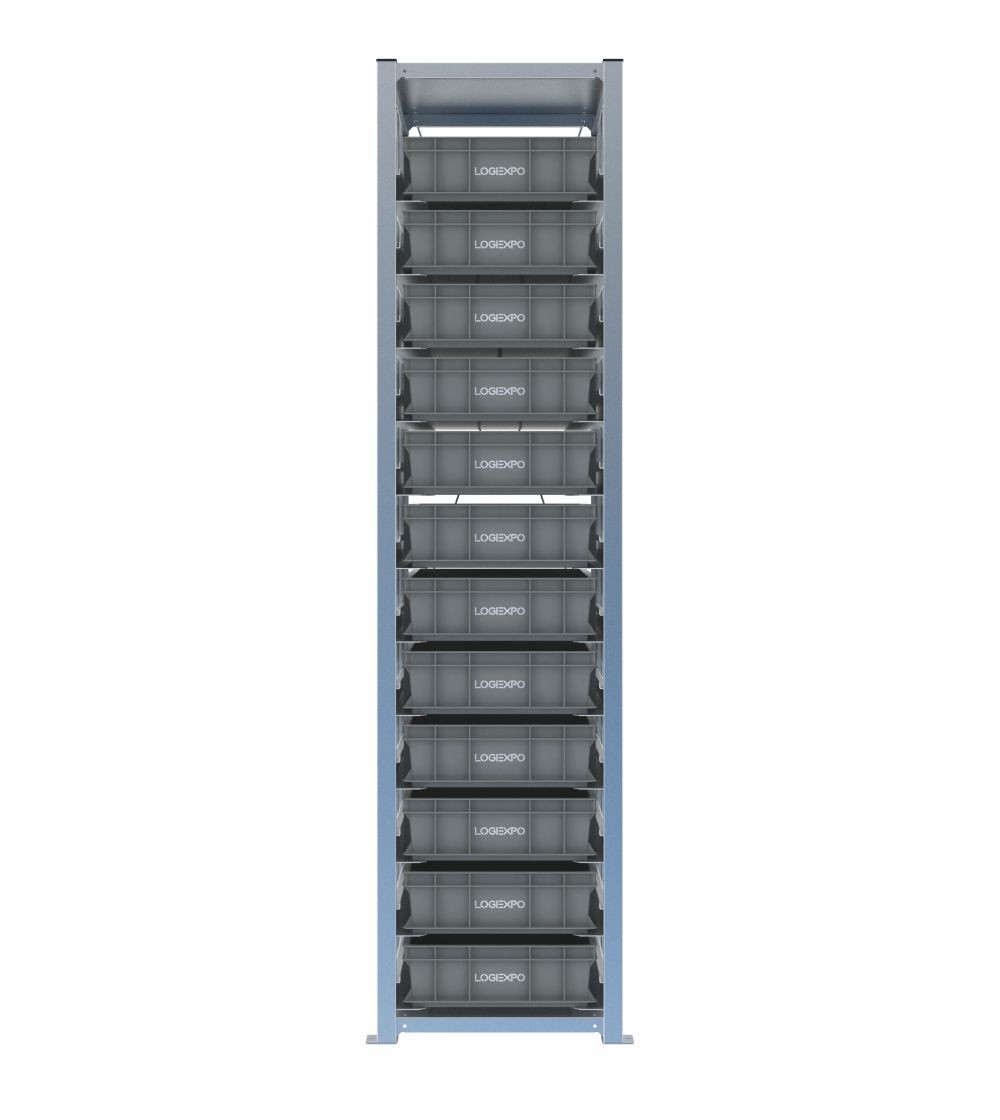

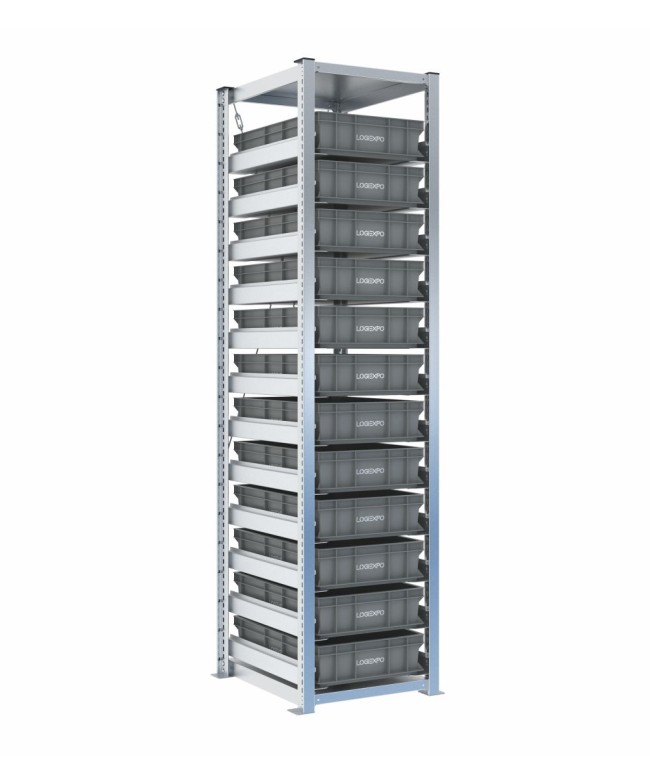

Scaffale H2000 con 12 contenitori Euro 600x400x130h per scorte operative e kit
Questa configurazione comprende 12 contenitori Euro 600x400x130h su dodici livelli in una campata H2000. La base 600x400 mette a disposizione una superficie ampia per ogni referenza, mentre l'altezza 130 mm mantiene una densità verticale significativa.
È adatta a kit bassi, consumabili, componenti estesi e scorte operative che devono essere suddivise in molte posizioni ma richiedono più superficie in pianta rispetto al formato 400x300.
Dodici livelli su base 600x400
La configurazione abbina il numero di posizioni tipico di una struttura verticale alla maggiore superficie utile del contenitore 600x400. Ogni livello può essere assegnato a un codice, un lotto o una fase di rifornimento.
Il fronte singolo da 548 mm consente di concentrare dodici referenze senza sviluppare una struttura multicampata, quando la profondità di 621 mm è compatibile con il layout.
Scorte operative e rifornimento in sviluppo verticale
I materiali a più alta rotazione possono essere collocati nelle quote centrali più accessibili, mentre i livelli superiori possono ospitare referenze leggere o meno frequenti. La separazione in dodici contenitori facilita anche il reintegro per codice.
Il contenitore Euro può essere rimosso dalla scaffalatura e inserito nei normali flussi logistici compatibili con il formato 600x400, mantenendo la stessa unità fisica tra stoccaggio e movimentazione.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 1 campata, altezza reale 2003 mm;
- 12 contenitori Euro 600x400 alti 130 mm;
- 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 mm;
- tipo configurazione: Uniforme;
- numero di campate: 1;
- numero di contenitori: 12;
- livelli: 12;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 12 contenitori Euro 600x400x130h – H2000, 1 campata
Che cosa significa portata di 50 kg per coppia di slitte?
Significa che ogni singolo livello può sostenere fino a 50 kg complessivi, con carico uniformemente distribuito sulla coppia di slitte. Il limite riguarda il livello e non va confuso con la portata verticale di 1000 kg della campata.
Può essere utilizzato per contenitori temporaneamente estratti da una linea automatica per controlli qualità?
Può funzionare come buffer manuale ordinato se i contenitori e i materiali sono compatibili con la configurazione e con le procedure del processo. I dodici livelli permettono di separare unità per lotto o stato di controllo; eventuali requisiti di tracciabilità o ambiente dipendono però dal processo, non dalla sola scaffalatura.
La modularità Euro è utile anche quando i contenitori vengono tolti dallo scaffale e movimentati su pallet?
Sì. Il formato 600x400 è modulare rispetto all'Europallet 1200x800 e permette di utilizzare lo stesso contenitore nelle fasi di stoccaggio, movimentazione interna e composizione dell'unità di carico, quando il processo e le attrezzature sono compatibili.
