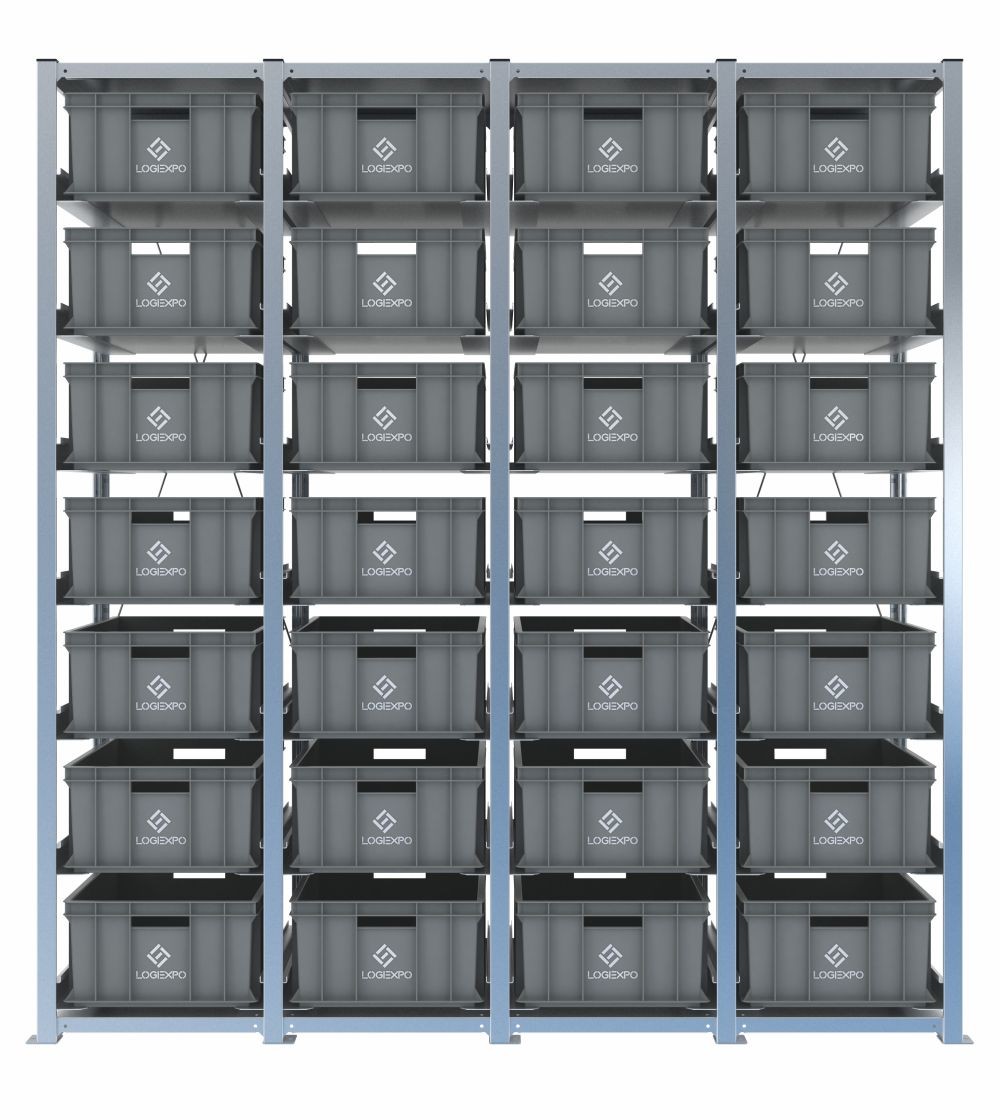

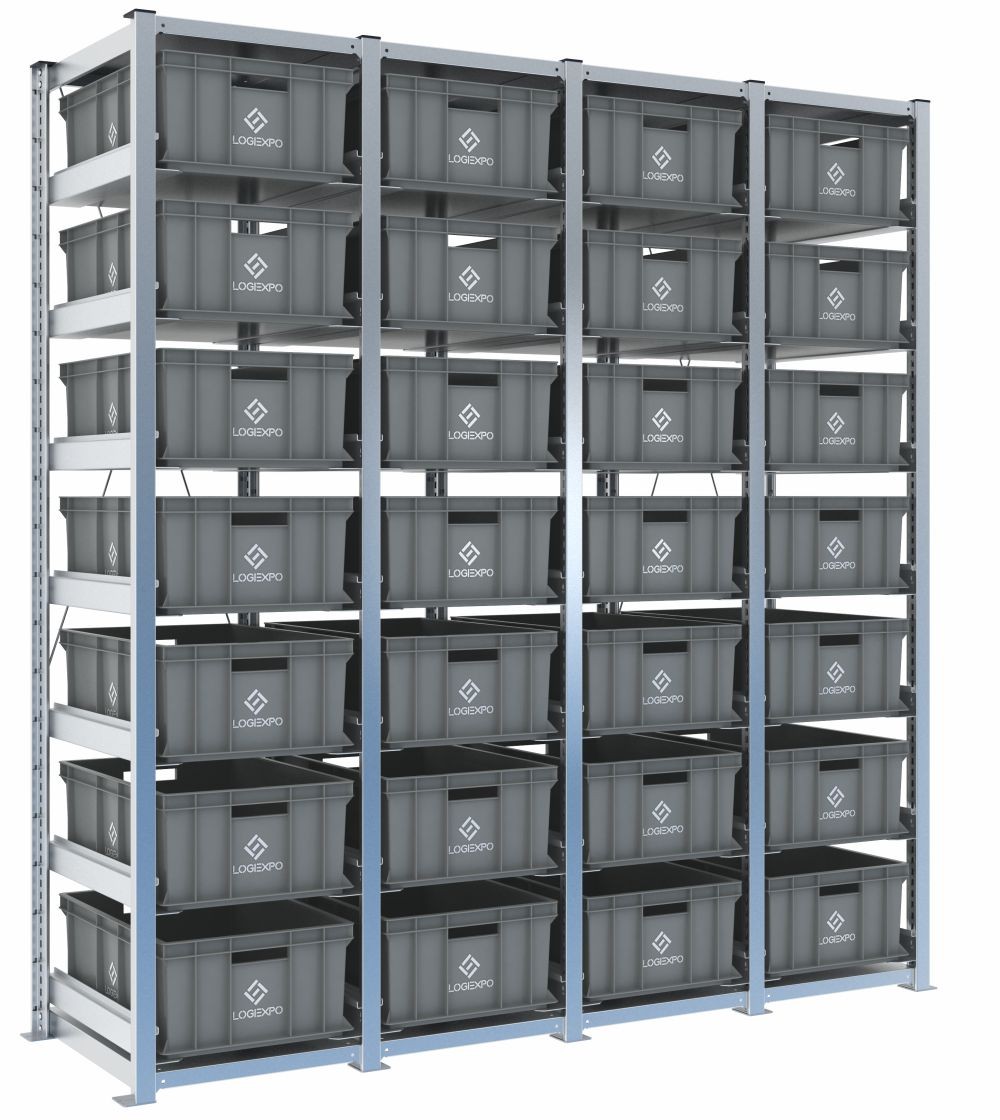

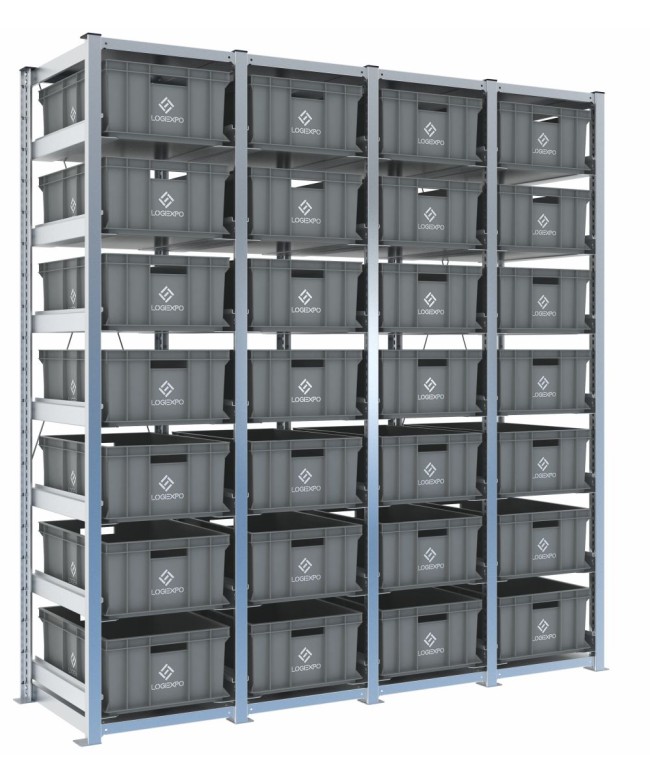

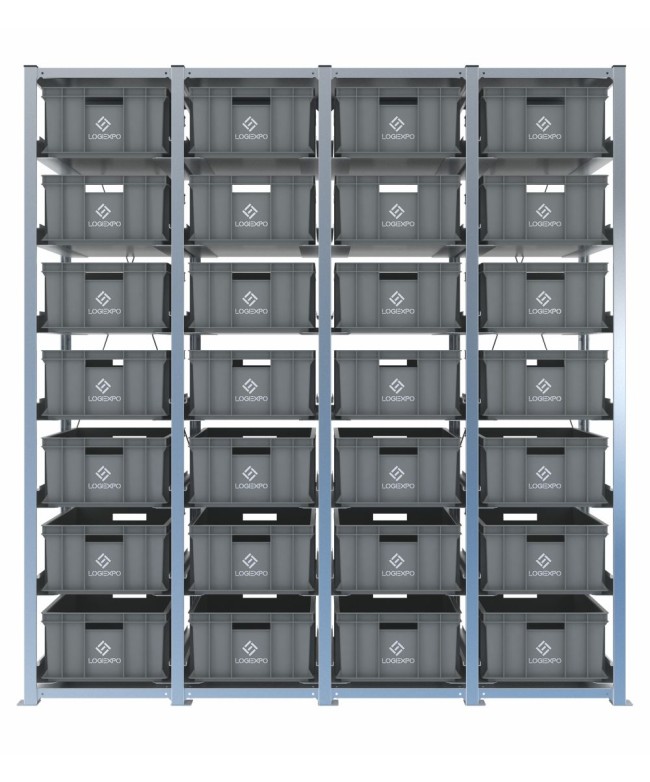

Scaffale H2000 con 28 contenitori Euro 600x400x220h e 7 livelli per campata
Questa configurazione comprende 28 Contenitori Euro 600x400x220h distribuiti su quattro campate H2000, con 7 livelli per campata.
La disposizione privilegia la densità di stoccaggio rispetto alle versioni a 6 livelli, mantenendo più posizioni nello stesso sviluppo verticale.
Sette livelli per campata per aumentare il numero di posizioni
Le quattro campate offrono ventotto posizioni indipendenti. Se serve maggiore luce verticale, è possibile ridurre il numero di livelli e riposizionare le slitte.
Le versioni H2000 prevedono crociere posteriori e tappi superiori disponibili su richiesta.
Ricambi voluminosi quando la priorità è la densità
L'ingombro complessivo è 1934x621x2003 mm. La configurazione è adatta a pareti attrezzate e supermarket di produzione con materiali di volume elevato.
La scelta tra 6 e 7 livelli va fatta considerando accessibilità, eventuali componenti sporgenti e numero di posizioni richieste.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 4 campate, altezza reale 2003 mm;
- 28 Contenitori Euro 600x400 alti 220 mm;
- 28 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 28;
- livelli: 7 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 28 Contenitori Euro 600x400 220h – H2000, 4 campate
Qual è la differenza tra 6 e 7 livelli con contenitori alti 220 mm?
Con 6 livelli rimane più luce verticale sopra ogni contenitore; con 7 livelli aumenta la densità di stoccaggio. Questa configurazione adotta il criterio dei 7 livelli.
Quando conviene sacrificare un livello per ottenere più spazio di presa?
Quando il contenuto richiede maggiore luce verticale, una presa più agevole o quando alcuni componenti superano il bordo del contenitore. In questo caso si riduce la densità a favore dell'accessibilità.
I tappi di finitura superiori sono compresi nelle versioni H2000?
No. Nelle versioni H2000 non sono compresi come dotazione standard; possono essere richiesti come accessorio.
