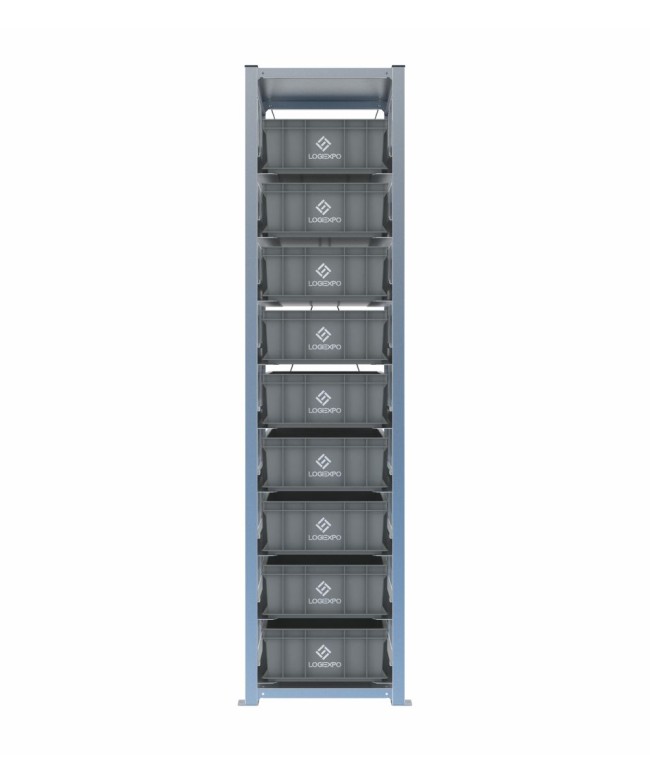

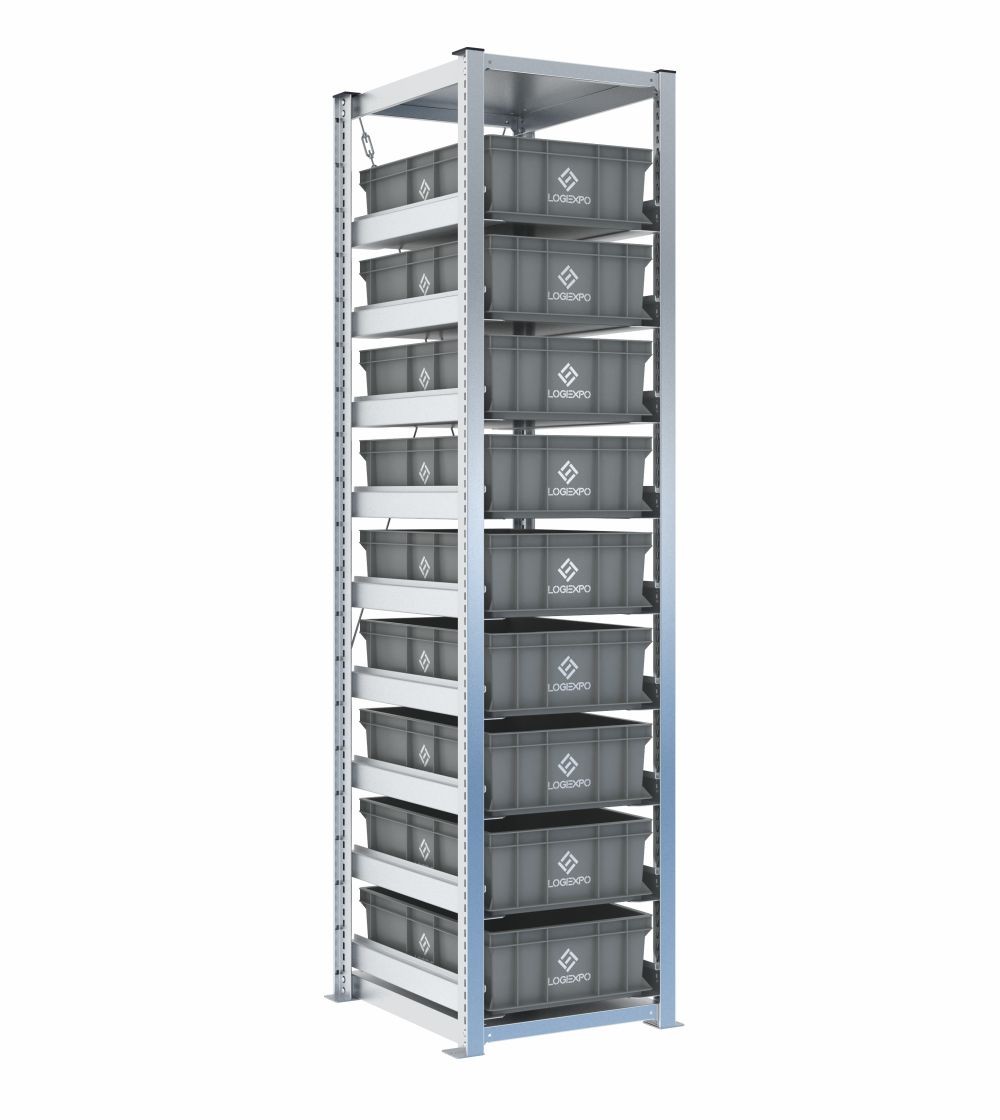

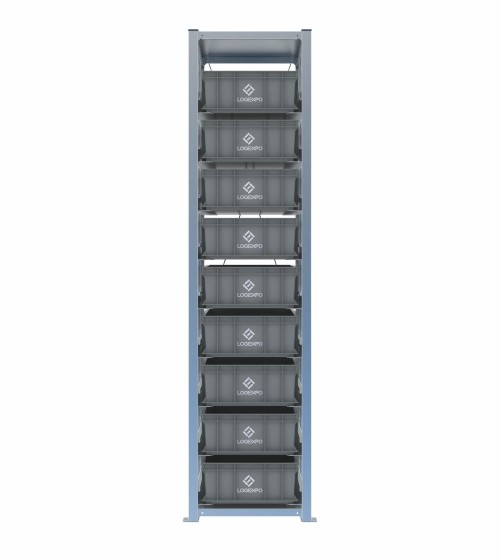

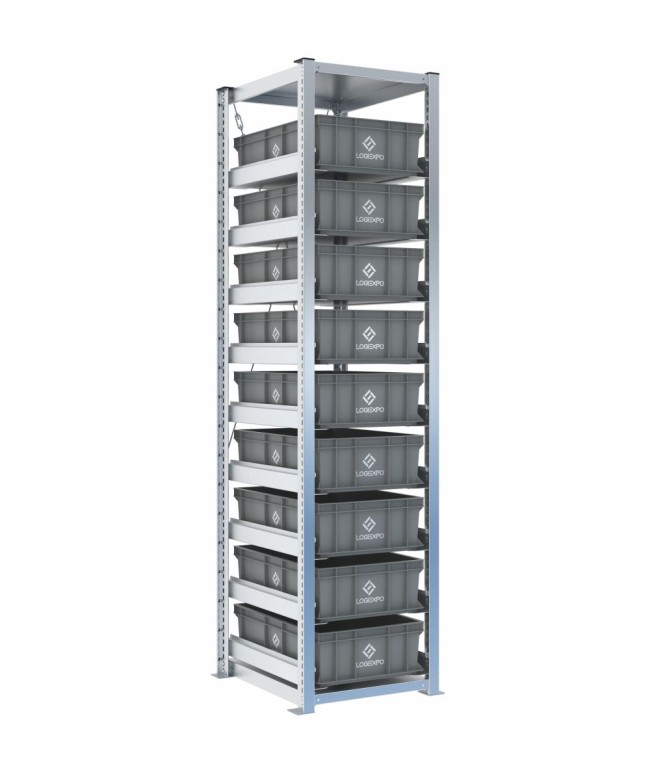

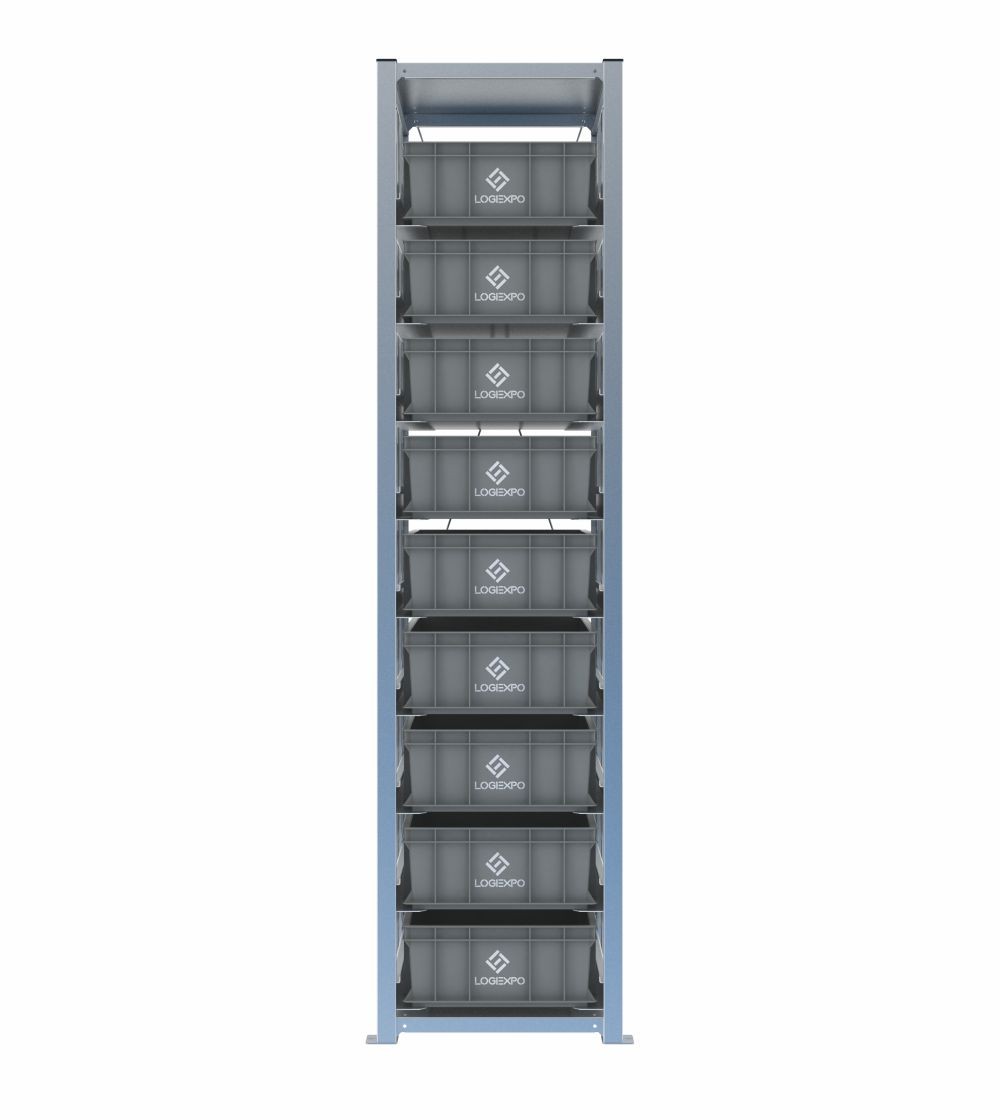

Scaffale con 9 contenitori Euro 600x400x170h – H2000, 1 campata

Scaffale H2000 a nove livelli per contenitori 600x400 mm alti 170 mm

La campata H2000 integra 9 contenitori Euro con base 600x400 mm e altezza 170 mm in un fronte verticale compatto. Il formato combina una superficie ampia con un’altezza intermedia, adatta a kit, semilavorati, ricambi e componenti medio-grandi.

I nove livelli permettono di organizzare più referenze senza estendere il fronte. La configurazione uniforme è indicata quando i materiali hanno volumi simili e devono essere gestiti con la stessa capacità per ogni posizione.

Nove posizioni in 548 mm di larghezza totale

Le dimensioni complessive sono 548x621x2003 mm, comprese le piastre. La struttura è larga 502 mm e utilizza la profondità di 621 mm necessaria per le cassette 600x400.

La campata può essere collocata lungo una parete o in un corridoio tecnico, purché siano garantiti lo spazio frontale per l’estrazione, l’accesso ai livelli superiori e il fissaggio a pavimento. La struttura H2000 prevede crociere posteriori in funzione dello sviluppo.

Nove cassette uniformi di altezza 170 mm

L’altezza di 170 mm offre più volume rispetto ai contenitori alti 130 mm senza raggiungere la profondità di prelievo di quelli da 220 mm. I nove livelli possono essere assegnati a referenze, lotti, kit o fasi differenti mantenendo una lettura uniforme del fronte.

La base 600x400 mm è adatta a componenti estesi o a kit che devono rimanere distribuiti su una superficie ampia. Per materiali più alti è preferibile la versione con contenitori alti 220 mm; per parti più basse e maggiore densità può essere sufficiente quella con altezza 130 mm.

Equilibrio tra capacità e densità per kit e semilavorati

La configurazione è indicata per gruppi preassemblati, componenti meccanici, ricambi confezionati, semilavorati e kit destinati alla produzione. Il contenitore alto 170 mm consente di aumentare la quantità per livello mantenendo un accesso ancora diretto al contenuto.

La scelta è particolarmente coerente quando le nove referenze presentano ingombri comparabili. Se il fronte deve gestire volumi molto diversi, una configurazione mista permette di differenziare l’altezza dei contenitori.

Slitte regolabili ed estrazione dei contenitori

Per ogni cassetta è prevista una coppia di slitte in acciaio 20/10, collegata ai montanti asolati. La regolazione a passo 25 mm permette di riconfigurare la disposizione verticale della campata senza inserire mensole continue tra i contenitori.

La sezione delle slitte incorpora una guida a Z e un arresto posteriore. I perni anti-sganciamento sono standard, mentre il fermo anteriore regolabile è un optional da valutare in base a frequenza di estrazione e procedure interne.

Struttura in acciaio zincato e stabilità

I montanti verticali H2000 hanno sezione scatolata chiusa a T 40x60 mm e spessore 12/10. Basamento e elemento superiore strutturale sono in lamiera 12/10 e vengono collegati meccanicamente; il materiale è acciaio DX51D+Z140MA zincato secondo UNI EN 10346.

La stabilità posteriore è affidata alle crociere previste per lo sviluppo della struttura. Le piastre da 3 mm devono essere considerate nella larghezza totale di 548 mm, mentre i tappi terminali sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni contenitore è sostenuto da una coppia di slitte con portata 50 kg a carico uniformemente distribuito. La portata verticale per campata è 1000 kg; nella struttura a 1 campata i carichi devono essere controllati campata per campata.

Il corretto impiego prevede l’ancoraggio delle piastre alla pavimentazione. Gli elementi di fissaggio non sono inclusi, perché devono essere compatibili con la natura e con lo stato del supporto.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 9 contenitori 600x400x170h su 9 livelli nella singola campata;
• 9 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• basamento e ripiano superiore strutturale;
• piastre di base predisposte per il fissaggio a pavimento;
• crociere posteriori previste per la configurazione H2000;
• tappi superiori dei montanti disponibili su richiesta;
• kit anteriore anti-sfilamento disponibile come accessorio opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono realizzate in Italia presso stabilimenti che adottano sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard copre il prodotto per 12 mesi. Per la parte scaffalatura può essere applicata l’estensione del produttore fino a 10 anni, mentre contenitori e parti plastiche conservano la copertura ordinaria di 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 502 mm;
• larghezza comprese le piastre: 548 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza/e contenitori: 170 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 9;
• livelli: 9 livelli;
• distribuzione: 9 contenitori 600x400x170h su 9 livelli nella singola campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 9 contenitori Euro 600x400x170h – H2000, 1 campata

Quando un contenitore alto 170 mm è più adatto di uno da 130 o 220 mm nel formato 600x400 mm?

Il contenitore alto 170 mm rappresenta una soluzione intermedia: offre più volume rispetto a quello da 130 mm, ma mantiene una profondità di prelievo inferiore al contenitore da 220 mm. È indicato per kit e componenti medio-grandi che non richiedono la capacità massima.

Come valutare l’accessibilità dei nove livelli su H2000?

Occorre considerare statura degli operatori, frequenza di prelievo, peso dei materiali e procedure aziendali per l’accesso ai livelli superiori. Le referenze più usate dovrebbero rimanere nella fascia ergonomicamente più favorevole.

Questa configurazione è adatta a lotti omogenei o a referenze diverse?

Può essere usata in entrambi i modi. Le nove cassette possono contenere nove codici distinti oppure essere dedicate a lotti e fasi dello stesso prodotto. Etichettatura e regole di reintegro devono rendere chiara la logica scelta.
