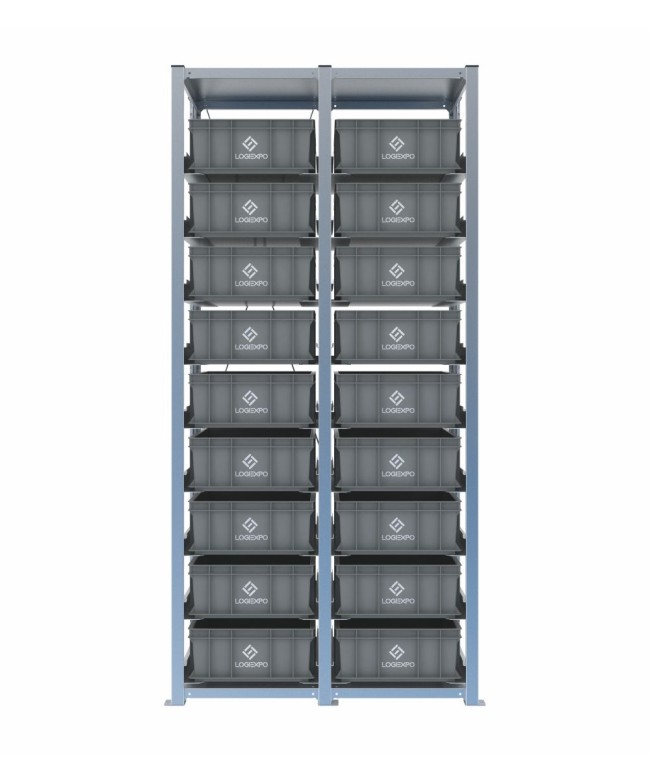

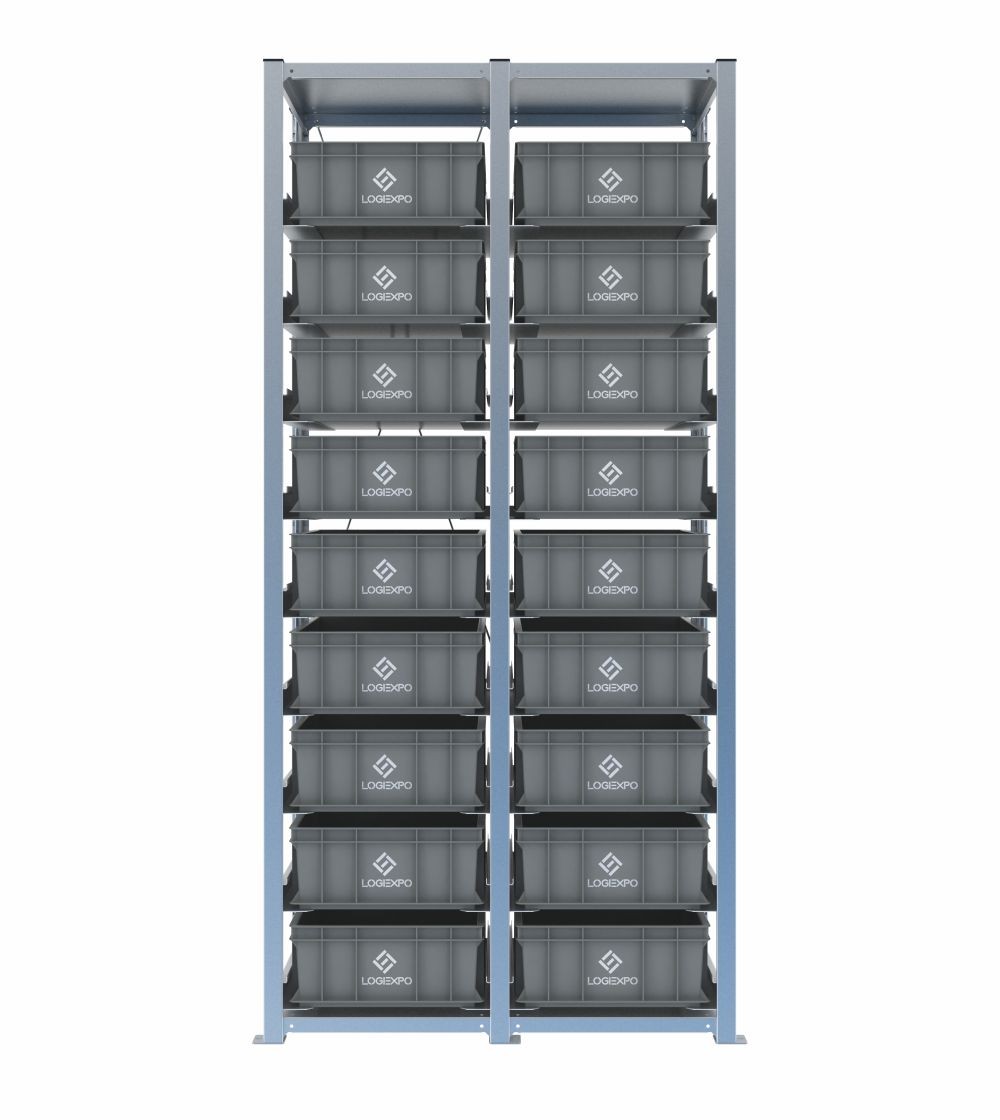

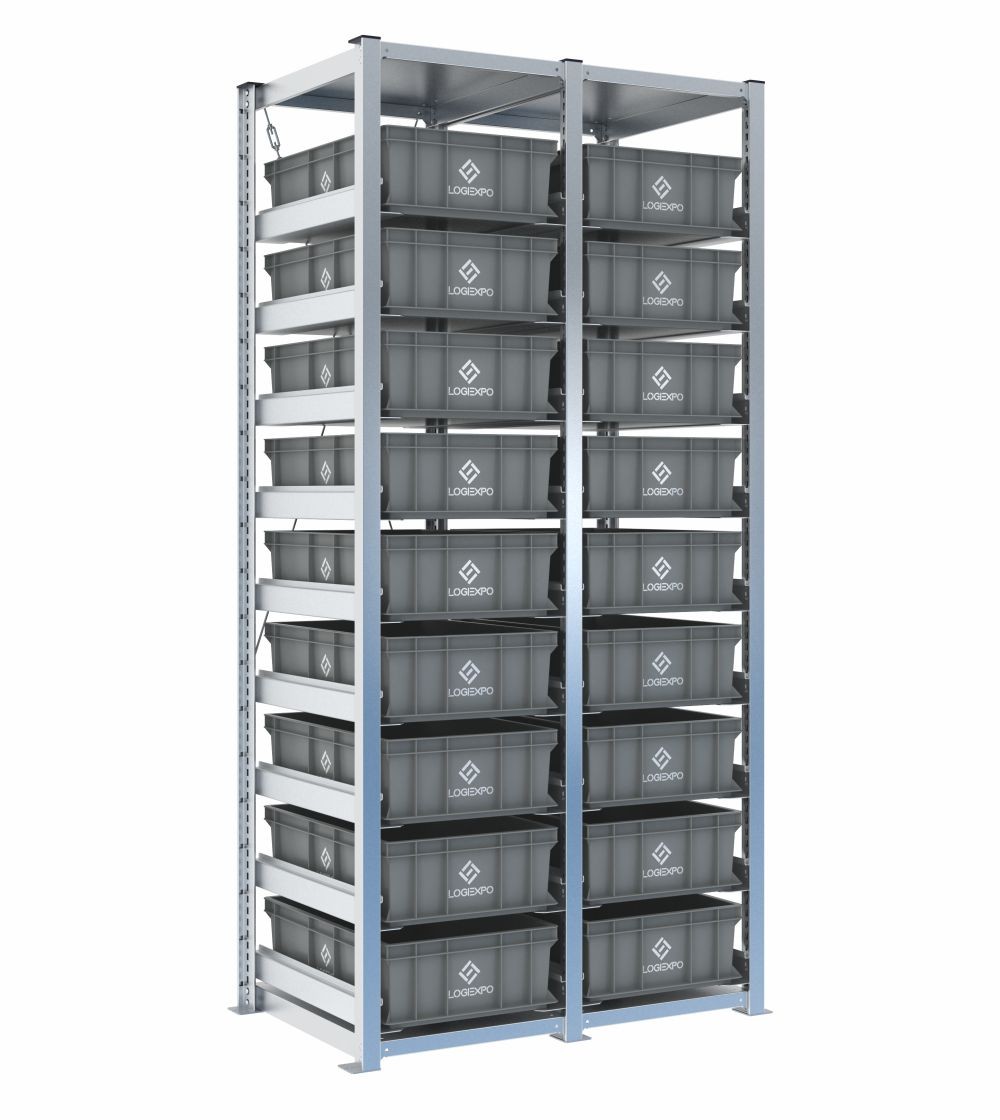

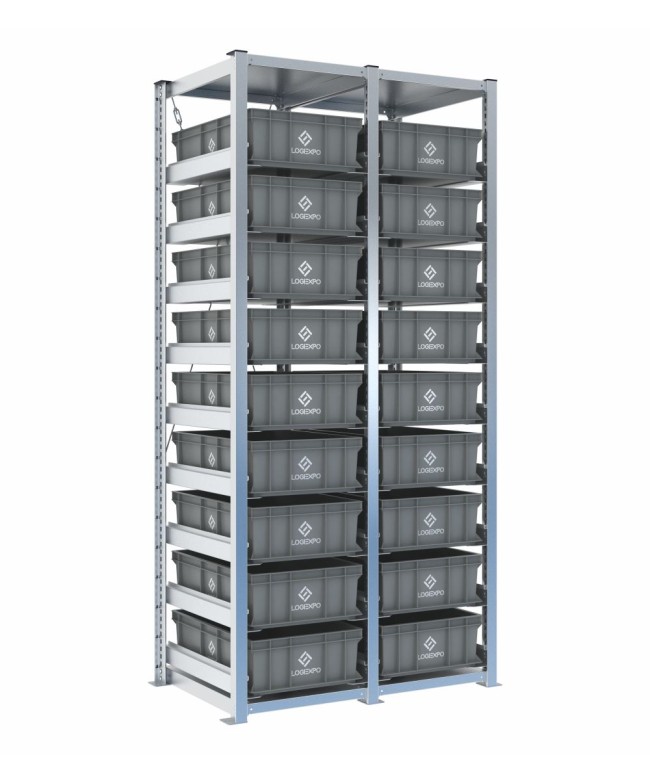

Scaffale H2000 con 18 contenitori Euro 600x400x170h per kit e componenti estesi
Questa configurazione comprende 18 Contenitori Euro 600x400x170h distribuiti su due campate H2000, con 9 livelli per campata. La base ampia è adatta a kit, lotti, gruppi di componenti e semilavorati che richiedono più superficie per singola referenza.
Lo sviluppo verticale concentra 18 posizioni in una larghezza complessiva di 1010 mm, sfruttando l'altezza per contenere il fronte.
Nove livelli 600x400 per campata in una parete attrezzata compatta
Le due campate possono essere dedicate a due famiglie, due flussi o due gruppi di lotti. Ogni contenitore rimane indipendente e può essere identificato e rimosso senza movimentare gli altri livelli.
L'altezza 170 mm offre capacità intermedia e mantiene più livelli rispetto alle versioni da 220 o 320 mm.
Kit, campioni di produzione e semilavorati su base ampia
La struttura può organizzare kit e lotti destinati a lavorazioni successive oppure campioni e provini di produzione, purché eventuali requisiti ambientali o di protezione vengano verificati separatamente.
La base Euro 600x400 facilita l'integrazione con flussi logistici che utilizzano lo stesso formato per movimentazione interna e preparazione.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 2 campate, altezza reale 2003 mm;
- 18 contenitori Euro 600x400 alti 170 mm;
- 18 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 18;
- livelli: 9 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 18 contenitori Euro 600x400x170h – H2000, 2 campate
Per quali materiali è particolarmente adatto il formato 600x400?
Per kit, semilavorati, gruppi e componenti che richiedono una superficie maggiore per singola unità. In questa configurazione il formato 600x400 viene combinato con 9 livelli per campata per ottenere un buon equilibrio tra superficie utile e numero di posizioni.
È possibile organizzare campioni o provini di produzione per lotto o commessa?
Sì. I contenitori indipendenti e identificabili permettono di separare campioni, provini o materiali di riferimento per lotto, commessa o fase. Eventuali requisiti di conservazione, contaminazione o ambiente controllato devono essere definiti dal processo specifico.
Come vengono installate le slitte a mensola sui montanti?
Le slitte si inseriscono ad incastro lateralmente nelle asolature dei montanti e vengono posizionate alla quota richiesta con passo 25 mm. Prima dell'utilizzo la configurazione viene completata con i perni anti-sganciamento previsti dal sistema.
