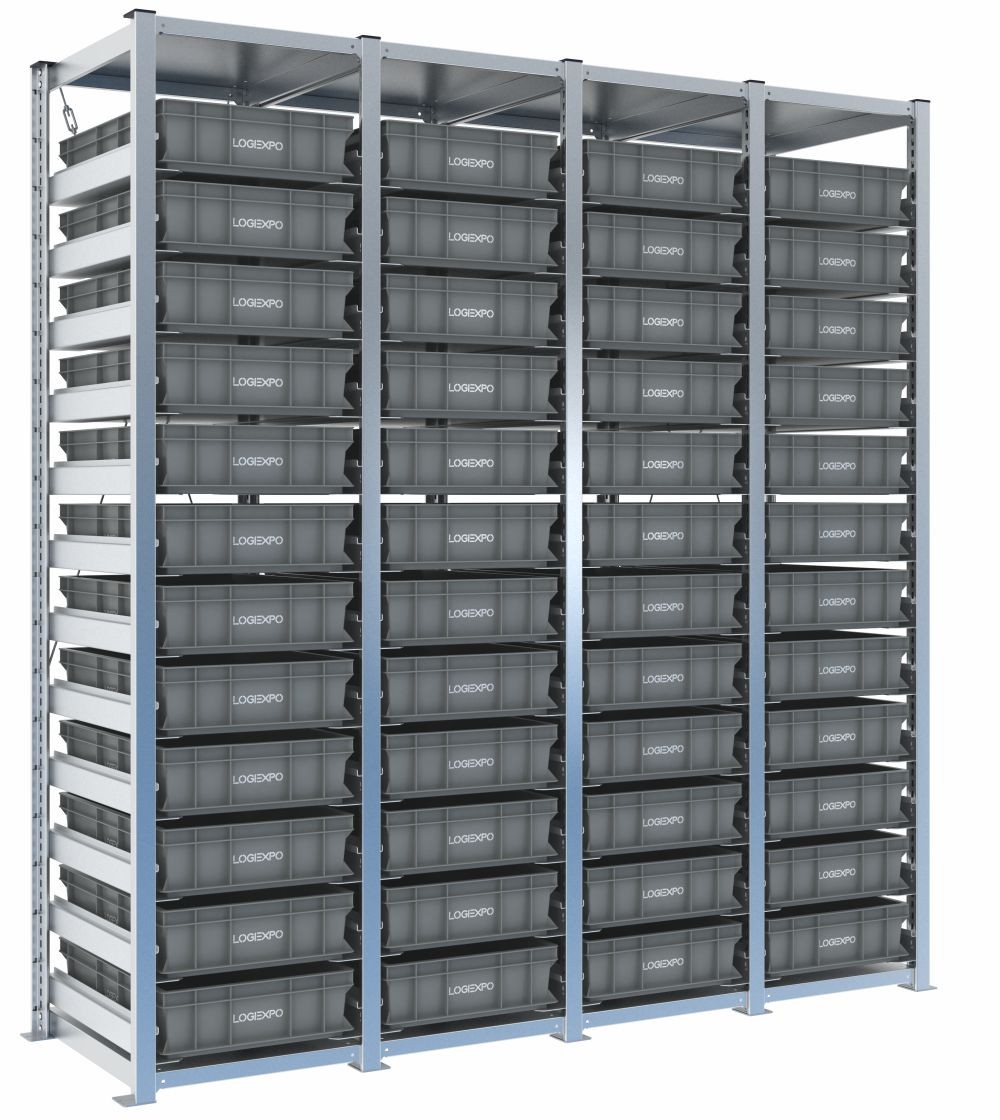

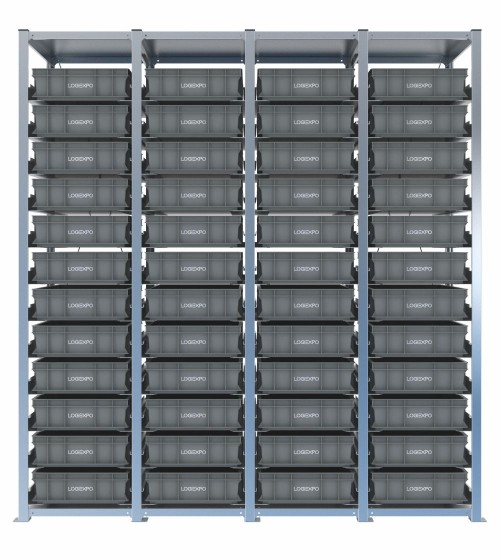

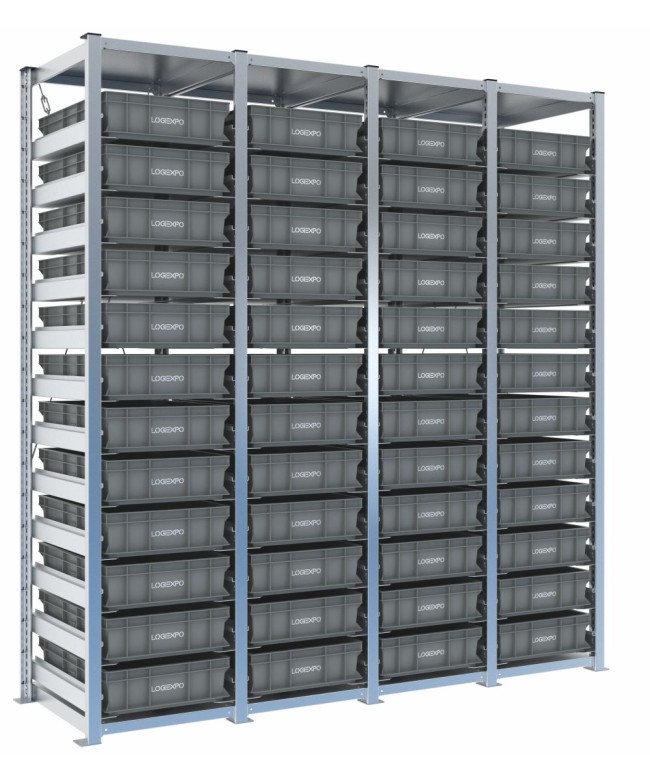

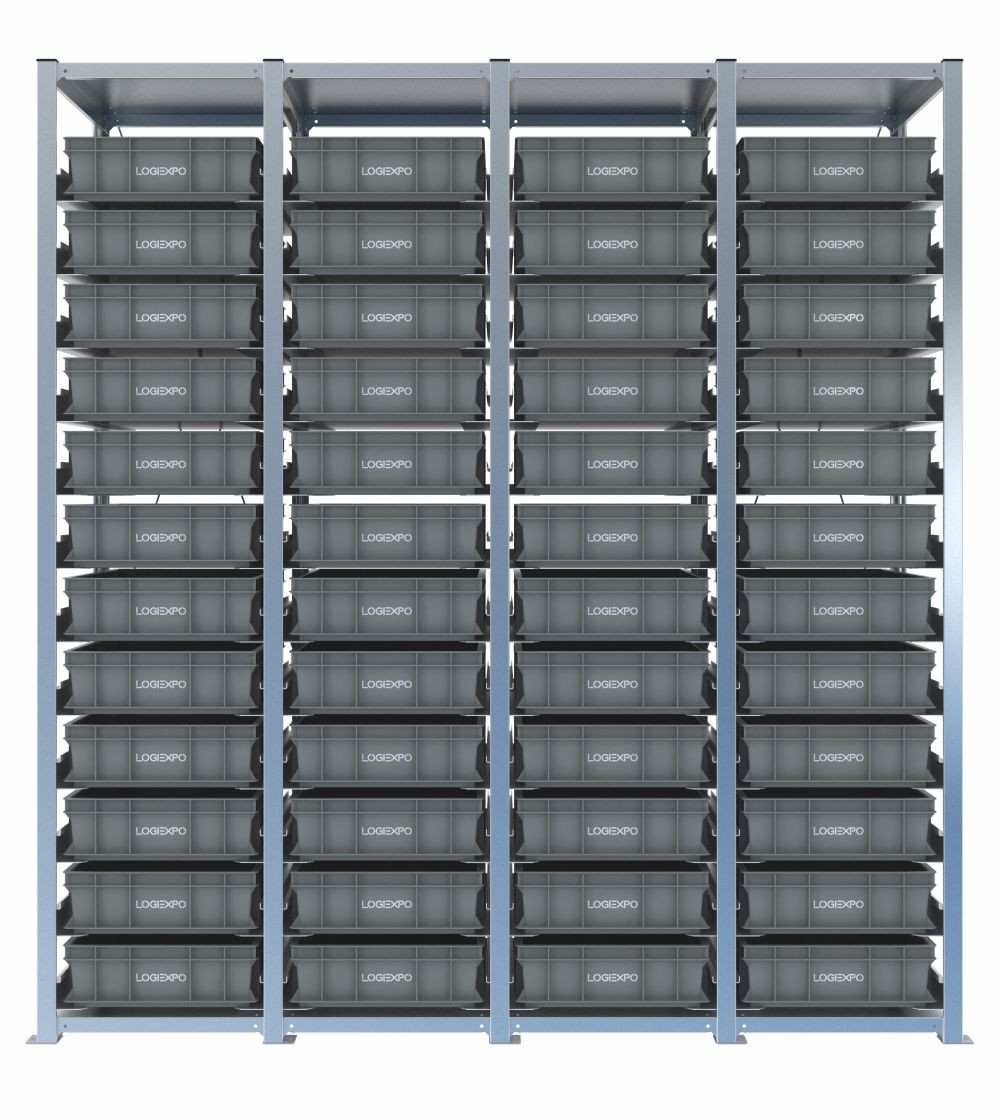

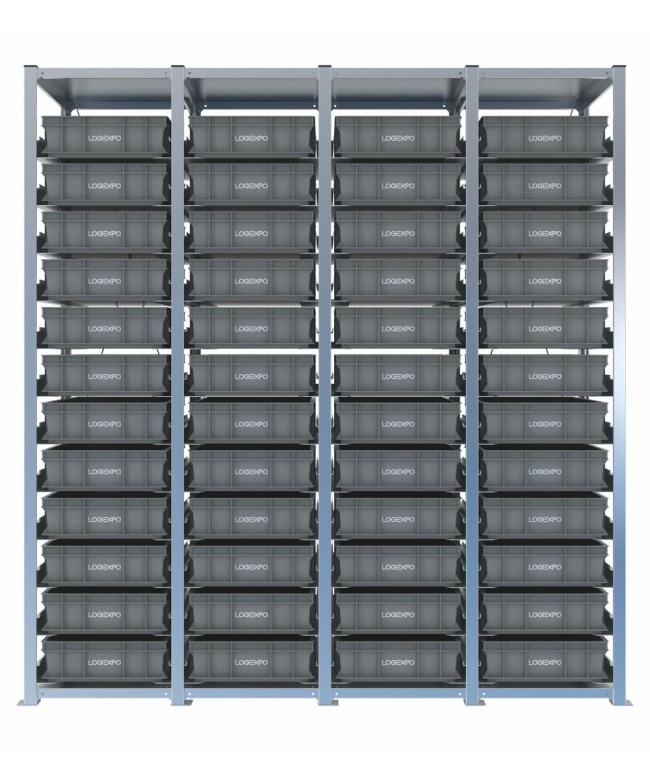

Scaffale H2000 con 48 contenitori Euro 600x400x130h su 4 campate
Questa configurazione comprende 48 Contenitori Euro 600x400x130h distribuiti su quattro campate H2000, con 12 livelli per campata.
La base 600x400 offre maggiore superficie per posizione, mentre l'altezza 130 mm mantiene una densità elevata nello sviluppo verticale.
Dodici livelli per campata per scorte e kit su base 600x400
Le referenze a maggiore rotazione vanno collocate nelle fasce più accessibili, considerando contemporaneamente peso, frequenza e modalità di movimentazione.
La portata tecnica del contenitore non modifica il limite della coppia di slitte, che resta fissato a 50 kg con carico uniformemente distribuito.
Fronte H2000 esteso per scorte operative e ricambistica
L'ingombro complessivo è 1934x621x2003 mm. Le quattro campate possono essere organizzate per famiglia, reparto o processo.
I ripiani strutturali inferiore e superiore collegano i montanti e chiudono la campata; quello inferiore crea inoltre una superficie continua alla base.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 4 campate, altezza reale 2003 mm;
- 48 Contenitori Euro 600x400 alti 130 mm;
- 48 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 130 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 48;
- livelli: 12 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 48 Contenitori Euro 600x400 130h – H2000, 4 campate
Dove conviene collocare le referenze a più alta rotazione?
Nelle fasce più facilmente raggiungibili, tenendo conto anche del peso e della modalità di prelievo. Le posizioni superiori sono più adatte a materiali meno frequenti e gestibili in sicurezza.
La portata tecnica del contenitore può aumentare il limite della coppia di slitte?
No. Anche se il contenitore ammette un carico superiore, la coppia di slitte resta limitata a 50 kg con carico uniformemente distribuito.
Quale funzione svolgono i ripiani strutturali di base e superiori oltre a creare una superficie chiusa?
Collegano i montanti e contribuiscono alla geometria e alla stabilità della campata. Il ripiano inferiore offre inoltre una superficie continua sotto il primo livello.
