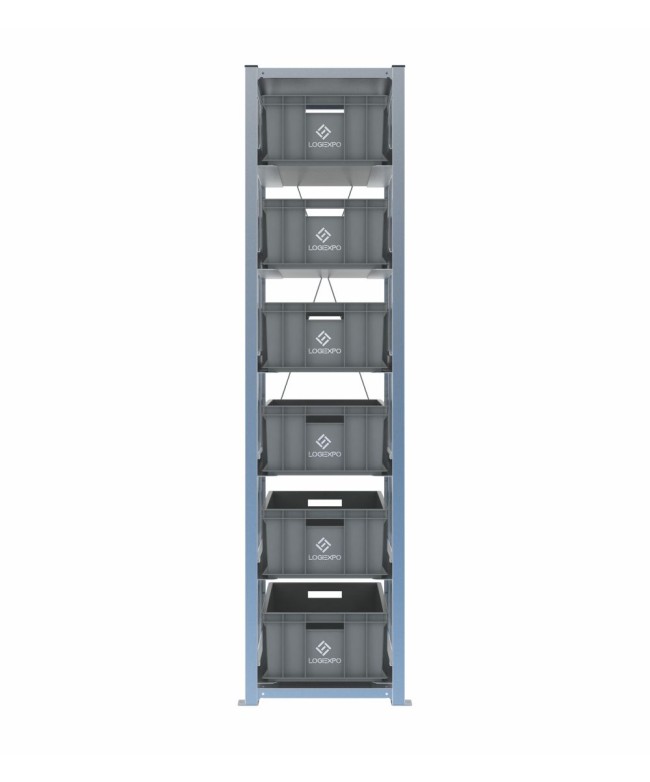

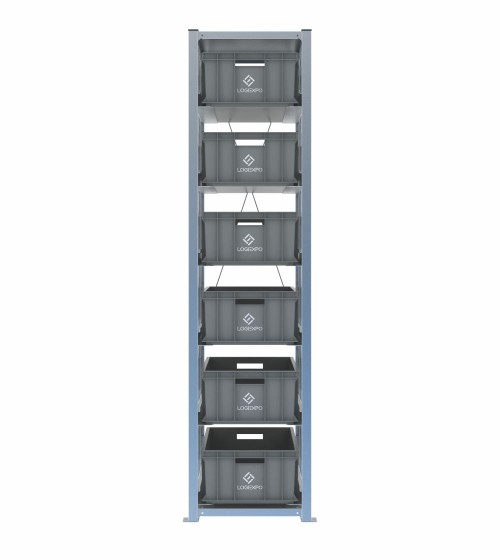

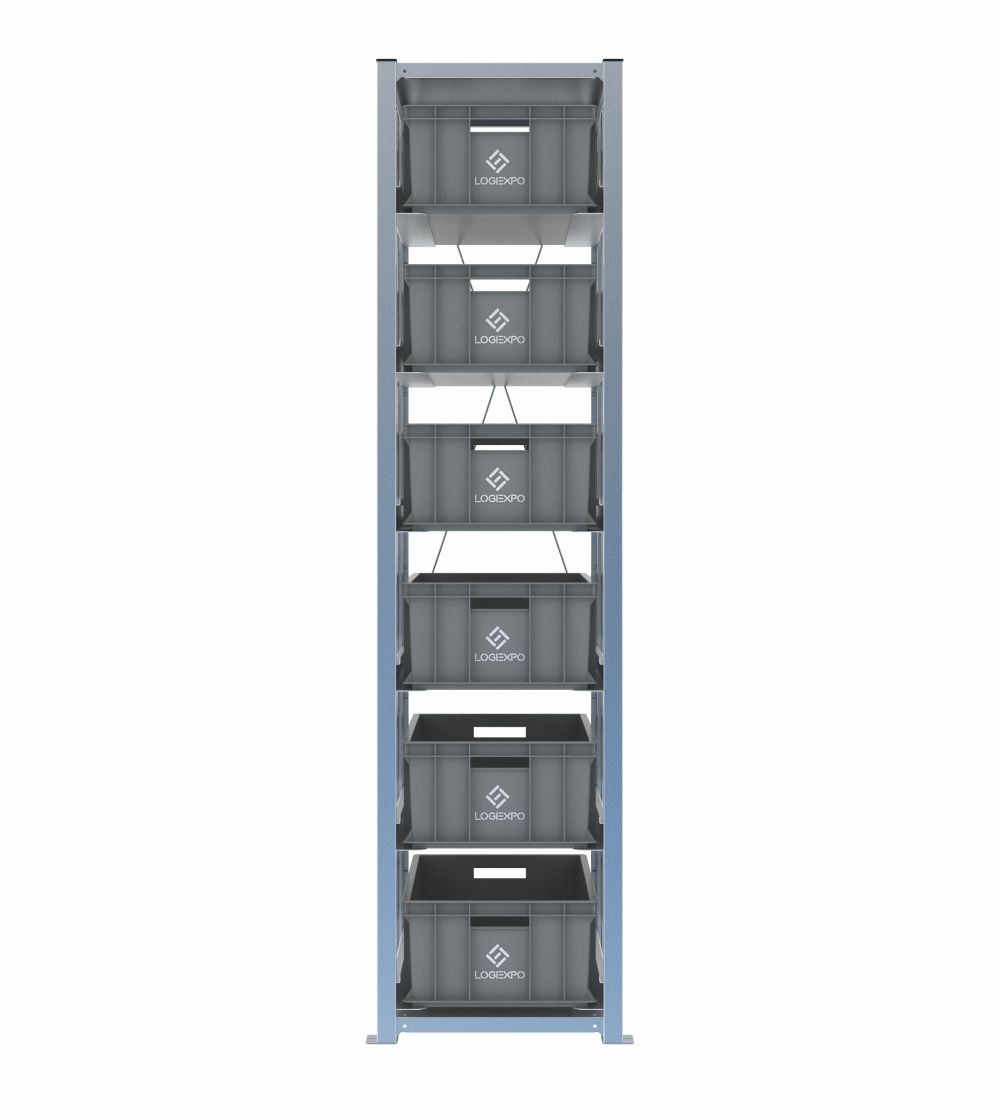

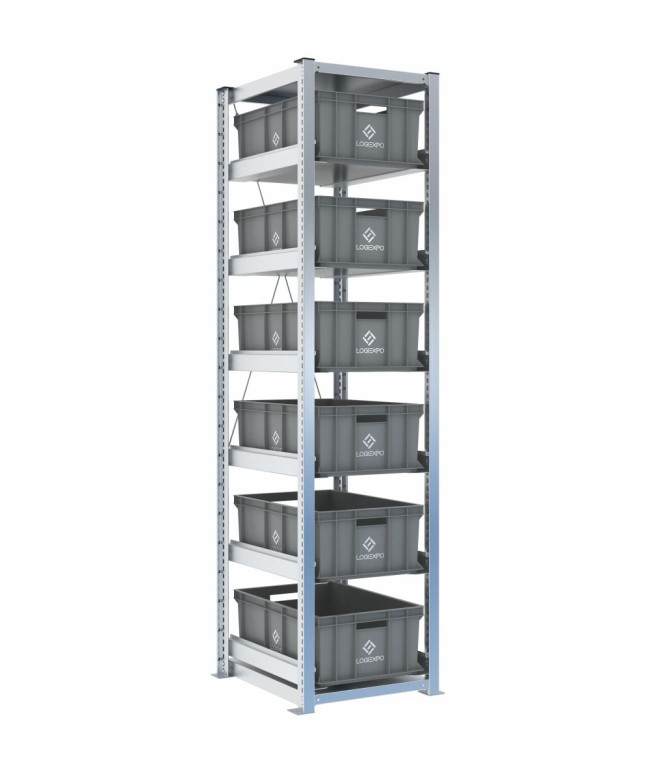

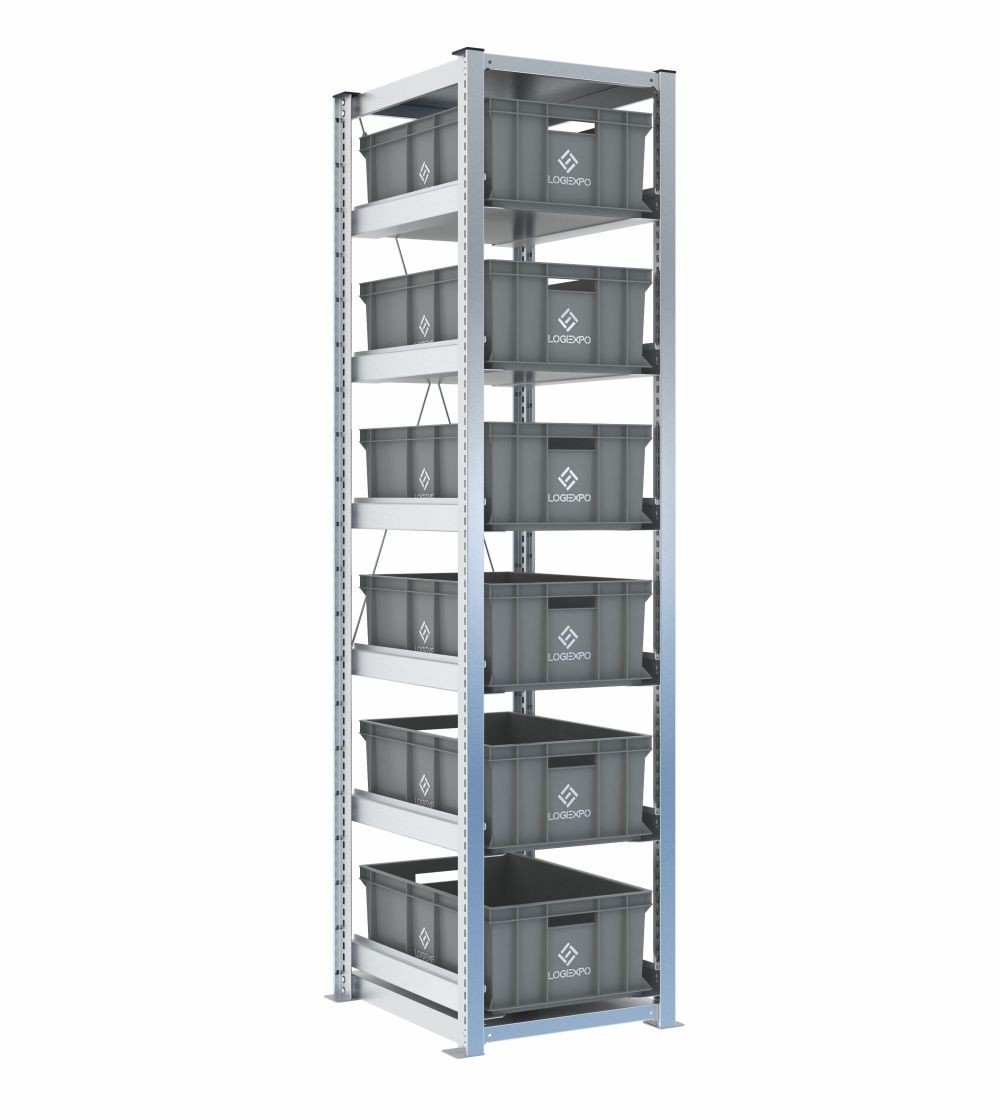

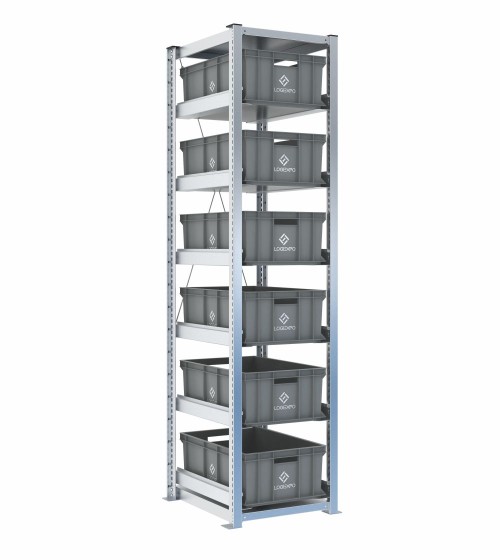

Scaffale H2000 a 1 campata con 6 contenitori Euro 600x400 alti 220 mm
Questa configurazione comprende 6 contenitori Euro 600x400x220h disposti su sei livelli in una campata alta 2003 mm. Rispetto a un allestimento più denso, il numero di livelli lascia maggiore spazio verticale sopra ogni cassetta e rende più agevole la presa di kit, ricambi, gruppi preassemblati o componenti che non hanno un ingombro perfettamente uniforme.
La base 600x400 mm offre una superficie utile ampia per materiali medio-grandi, mentre l'altezza di 220 mm consente di mantenere ogni referenza in un contenitore dedicato e accessibile singolarmente.
Sei livelli per privilegiare lo spazio di presa
La distribuzione su sei livelli è indicata quando l'obiettivo non è occupare ogni possibile quota verticale, ma lasciare più luce tra una cassetta e la successiva. Questo facilita inserimento, estrazione e controllo visivo del contenuto, soprattutto con componenti alti, confezioni tecniche o materiali che possono superare parzialmente il bordo del contenitore.
Eventuali sporgenze devono rimanere stabili e non interferire con il livello superiore. La verifica va effettuata sul materiale reale considerando geometria, baricentro, peso e modalità di presa.
Ingombro di 548x621x2003 mm per un punto di stoccaggio verticale localizzato
L'ingombro complessivo è 548x621x2003 mm, comprese le piastre di base. La sola struttura misura 502 mm in larghezza e la profondità di 621 mm è dimensionata per i contenitori Euro 600x400.
La campata singola può essere collocata lungo una parete, in una corsia tecnica o vicino a un'area di preparazione, manutenzione o assemblaggio. Il layout deve mantenere libero lo spazio necessario all'estrazione frontale dei contenitori e al corretto ancoraggio della struttura.
Slitte regolabili a passo 25 mm
Le slitte a mensola in lamiera 20/10 si inseriscono lateralmente nelle asolature dei montanti e possono essere riposizionate in altezza con passo 25 mm. Il fermo posteriore limita la corsa della cassetta; i perni anti-sganciamento completano il corretto innesto delle slitte sui montanti.
La quota dei livelli può essere modificata se cambiano contenitori o spazio necessario per la presa. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con crociere posteriori
I montanti a T 40x60 mm sono realizzati in lamiera 12/10. I ripiani strutturali inferiore e superiore, anch'essi in lamiera 12/10, collegano i quattro montanti della campata. Le versioni H2000 prevedono inoltre crociere posteriori per la stabilizzazione della struttura.
L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale della campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 1 campata, altezza reale 2003 mm;
- 6 contenitori Euro 600x400 alti 220 mm;
- 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiano strutturale inferiore e ripiano superiore;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- kit anteriore anti-sfilamento opzionale;
- tappi superiori disponibili su richiesta;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 1;
- numero di contenitori: 6;
- livelli: 6;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 6 contenitori Euro 600x400x220h – H2000, 1 campata
Quanto spazio conviene lasciare sopra il contenitore quando il materiale supera il bordo?
Non esiste una quota unica. Lo spazio deve consentire di inserire ed estrarre la cassetta senza interferenze e di afferrare il materiale in sicurezza. Vanno considerate altezza reale del componente, eventuali sporgenze, baricentro e modalità di presa; il passo di 25 mm permette di adattare la quota delle slitte.
Può essere utilizzato come buffer manuale vicino a un magazzino automatico o a una baia di handling?
Sì. I sei livelli possono accogliere contenitori temporaneamente estratti dal flusso, in attesa di controllo, riempimento, reinserimento o sequenziamento. Lo scaffale svolge una funzione manuale di accumulo ordinato e deve essere inserito nel layout senza interferire con le procedure e le attrezzature dell'impianto.
La maggiore distanza tra i livelli modifica la portata delle slitte?
No. La portata rimane 50 kg per coppia di slitte con carico uniformemente distribuito, indipendentemente dall'interasse adottato. Deve essere rispettata anche la portata verticale della campata, pari a 1000 kg.
