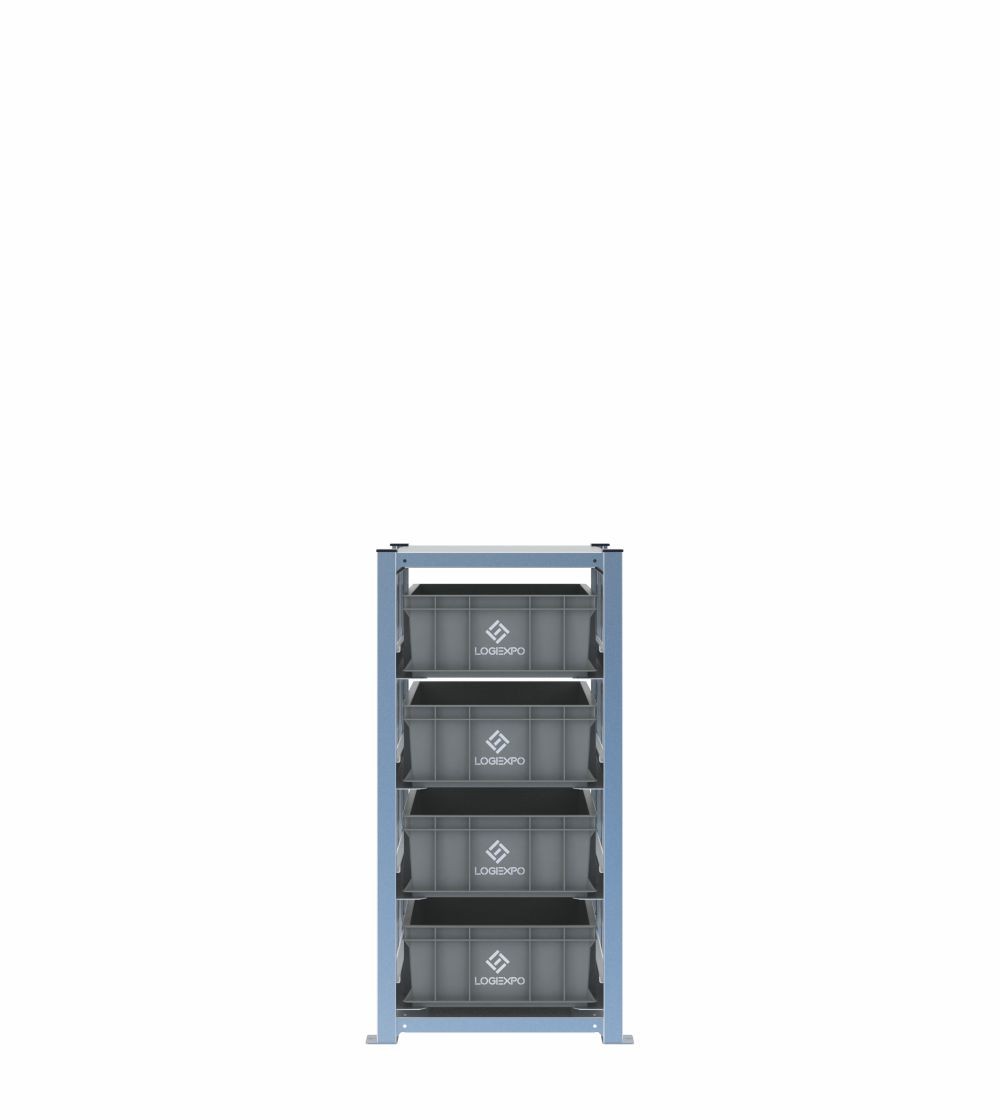

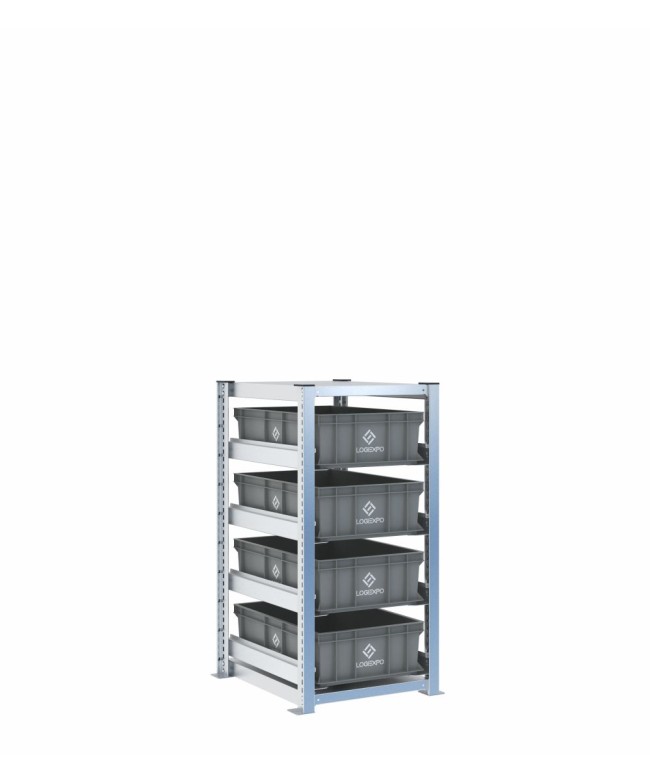

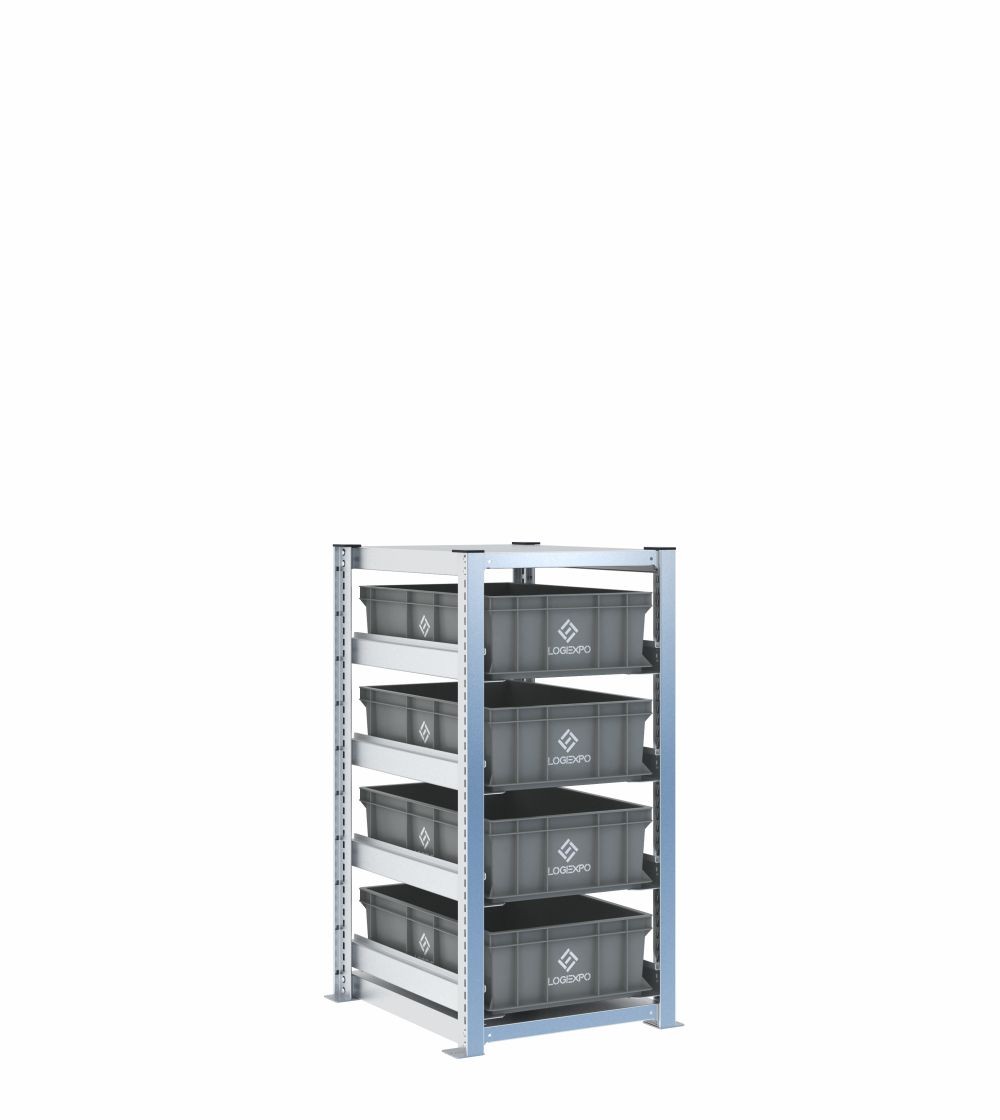

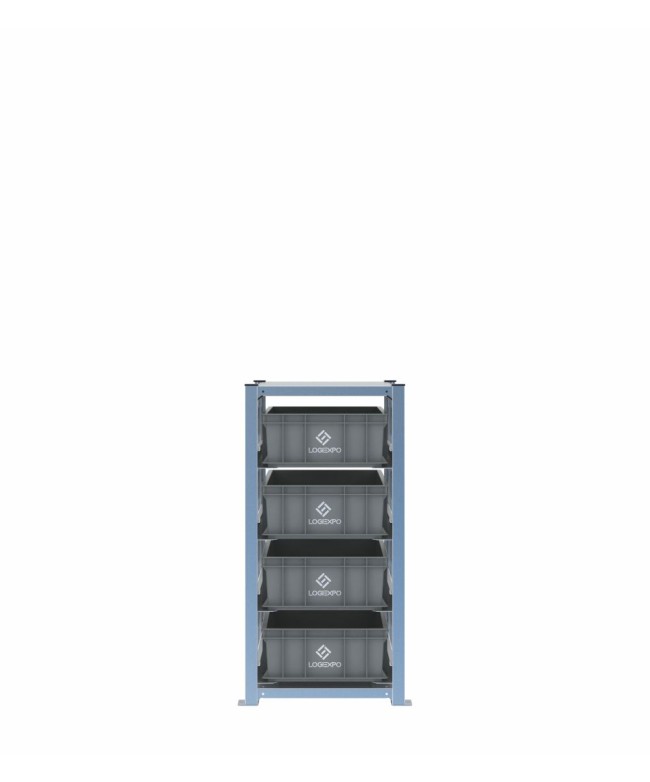

Scaffale H1000 con 4 contenitori Euro 600x400x170h per kit e semilavorati
Questa configurazione comprende 4 contenitori Euro 600x400x170h su quattro livelli in una campata H1000. La combinazione tra base 600x400 e altezza 170 mm offre una capacità intermedia adatta a kit, gruppi preassemblati, semilavorati e componenti che occupano una superficie significativa.
I quattro livelli mantengono ciascun contenitore accessibile in modo indipendente e permettono di organizzare il materiale per commessa, fase, lotto o postazione.
Quattro posizioni per kit e gruppi preassemblati
Ogni contenitore può essere dedicato a un insieme operativo completo, evitando di mescolare componenti destinati a lavorazioni diverse. La base 600x400 consente di disporre elementi estesi o più confezioni nello stesso livello, mentre l'altezza 170 mm mantiene il contenuto relativamente accessibile.
La configurazione è indicata quando il numero di gruppi da gestire è contenuto ma ogni unità richiede più spazio rispetto ai formati ribassati.
Una struttura bassa per preparazione e avanzamento dei materiali
L'ingombro complessivo è 548x621x1009 mm, comprese le piastre. La struttura può essere utilizzata come punto di appoggio organizzato vicino a montaggio, manutenzione o preparazione materiali, lasciando separati i quattro contenitori.
La posizione dei livelli può essere modificata nel tempo se cambiano altezza dei contenitori o spazio necessario sopra ciascuna cassetta.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 1 campata, altezza reale 1009 mm;
- 4 contenitori Euro 600x400 alti 170 mm;
- 4 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 502 mm;
- larghezza comprese le piastre: 548 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 mm;
- tipo configurazione: Uniforme;
- numero di campate: 1;
- numero di contenitori: 4;
- livelli: 4;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 4 contenitori Euro 600x400x170h – H1000, 1 campata
È adatto alla preparazione di kit per assemblaggio o manutenzione?
Sì. I quattro contenitori 600x400x170h possono essere dedicati a kit, commesse o interventi differenti, mantenendo componenti e accessori separati. Il peso di ciascun livello deve rimanere entro la portata della coppia di slitte e i componenti delicati vanno protetti secondo le loro esigenze.
È possibile modificare la distanza tra i quattro livelli dopo il montaggio?
Sì. Le slitte si riposizionano sulle asolature dei montanti a passo 25 mm. È quindi possibile aumentare o ridurre la distanza tra i livelli quando cambiano contenitori, componenti o modalità di prelievo, verificando sempre lo spazio disponibile nella campata.
Il kit anteriore anti-sfilamento è compatibile con contenitori dotati di coperchio?
No. Il kit anteriore anti-sfilamento non è compatibile con i contenitori utilizzati con coperchio. Se la configurazione deve prevedere cassette coperte, occorre valutare il layout dei livelli e gli accessori senza impiegare questo kit.
