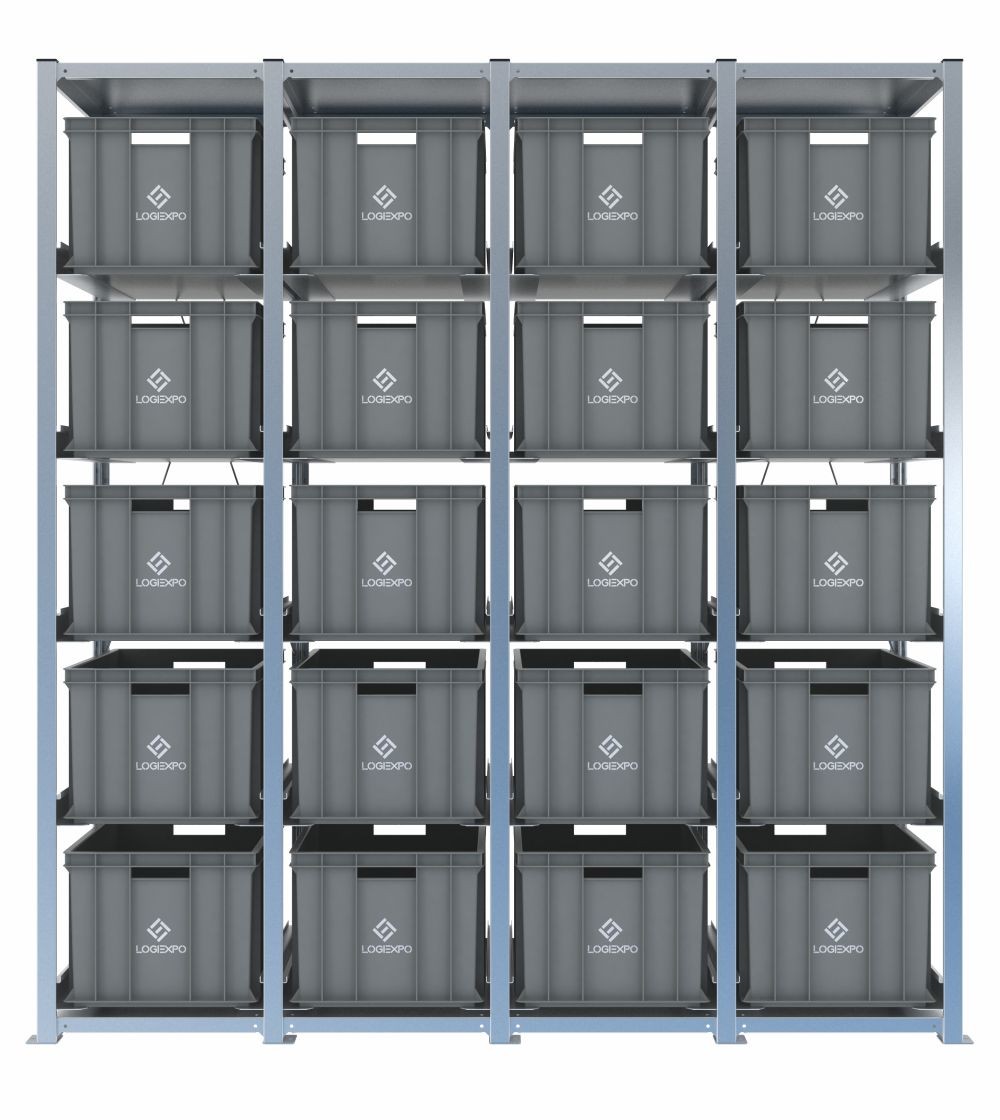

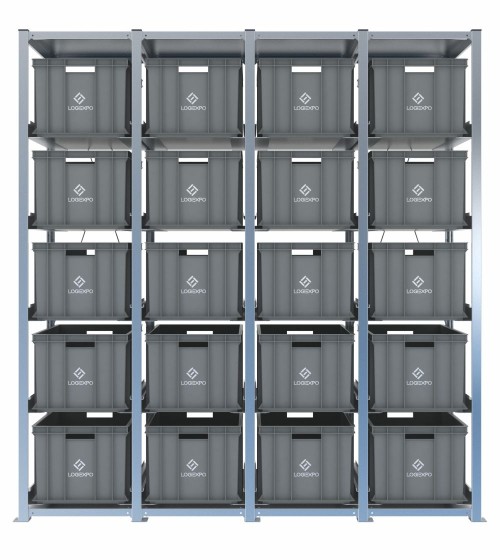

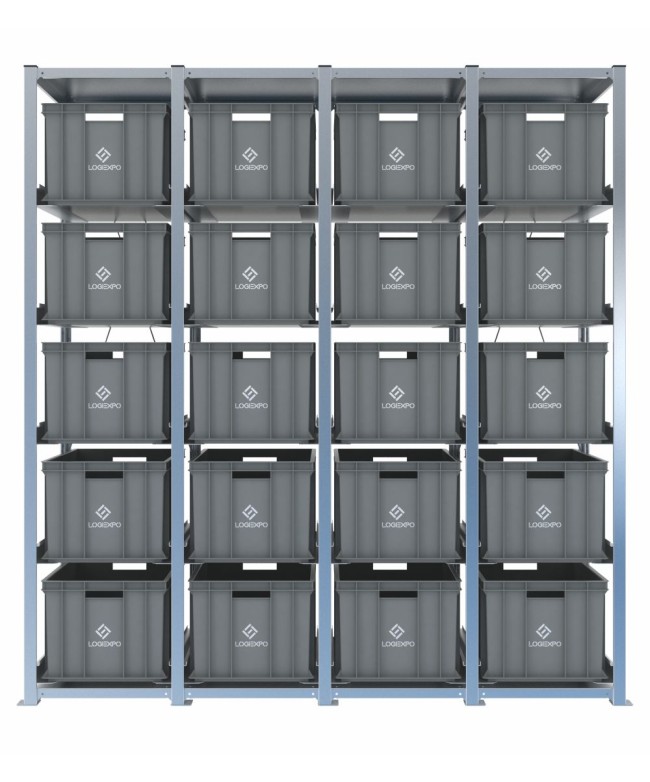

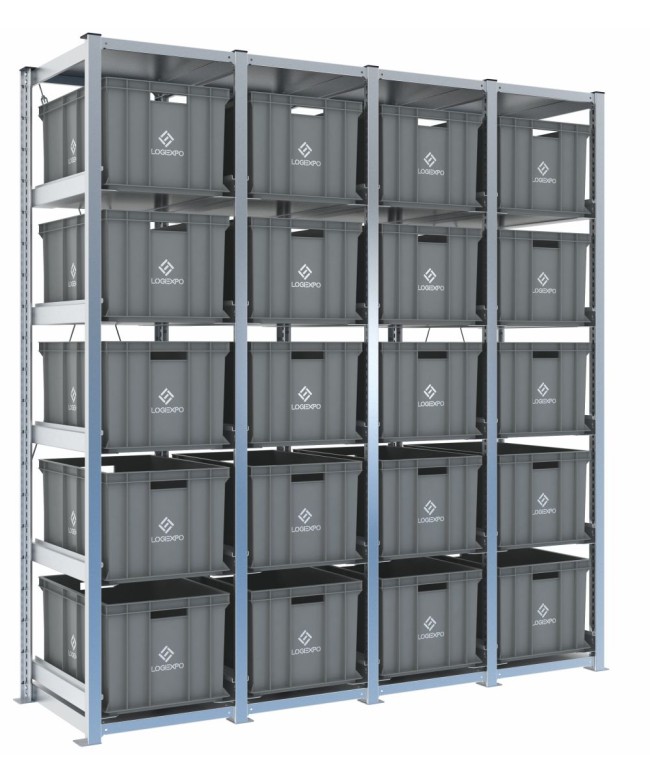

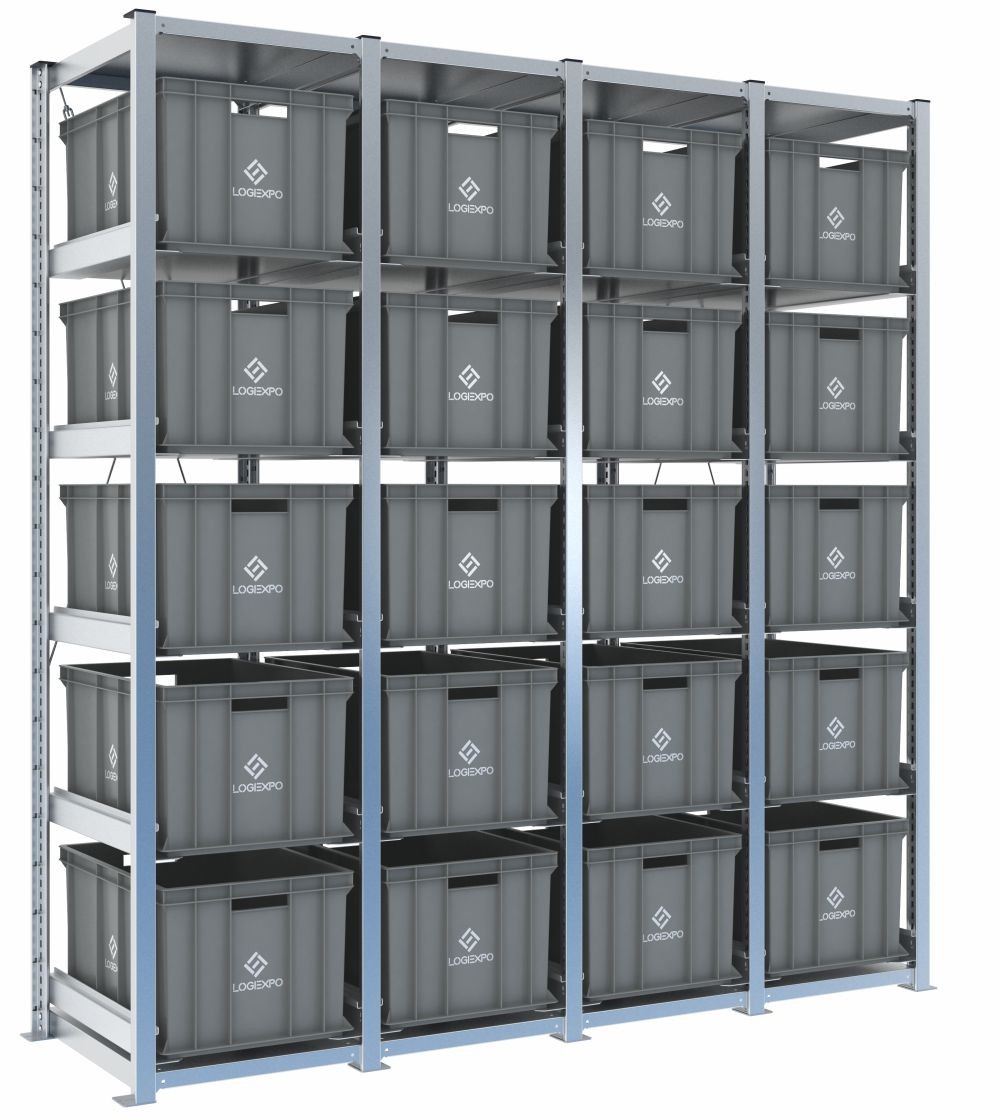

Scaffale H2000 a 4 campate con 20 contenitori Euro 600x400x320h per lotti e materiali voluminosi
Questa configurazione comprende 20 contenitori Euro 600x400x320h distribuiti su quattro campate, con cinque livelli per campata. È una delle soluzioni a maggiore volume per singola posizione della famiglia, perché combina base 600x400 e altezza 320 mm.
Il fronte esteso può essere organizzato per lotti, famiglie di ricambi, kit voluminosi, semilavorati o materiali destinati a reparti differenti, mantenendo ogni contenitore accessibile in modo indipendente.
Venti contenitori ad alta capacità in quattro moduli
Ogni campata offre cinque posizioni di grande volume e può essere dedicata a una famiglia di materiali, una fase produttiva o un'area di destinazione. La suddivisione in quattro moduli aiuta a mantenere leggibile un assortimento composto da elementi voluminosi.
Rispetto alle configurazioni con contenitori più bassi, questa versione privilegia la quantità o l'ingombro gestibile per singola referenza, riducendo il numero di livelli.
Un fronte da 1934x621x2003 mm da integrare nel layout
L'ingombro complessivo è 1934x621x2003 mm, comprese le piastre; la struttura misura 1888 mm in larghezza. La profondità di 621 mm richiede una pianificazione accurata rispetto a corsie, postazioni e spazio di estrazione.
Per un allestimento di queste dimensioni è utile distribuire i gruppi di materiali per campata e definire in anticipo le quote più adatte alle referenze a maggiore rotazione o peso.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 4 campate, altezza reale 2003 mm;
- 20 contenitori Euro 600x400 alti 320 mm;
- 20 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi.
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 320 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 20;
- livelli: 5 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.
FAQ sullo scaffale con 20 contenitori Euro 600x400x320h – H2000, 4 campate
Quando conviene utilizzare un unico fronte H2000 a 4 campate con contenitori 600x400x320h?
Quando serve concentrare materiali voluminosi in un'area continua e il layout dispone dello spazio necessario per un ingombro di 1934x621x2003 mm, oltre alla zona frontale di prelievo. Le quattro campate possono essere assegnate a famiglie, reparti o fasi diverse mantenendo una lettura unitaria del fronte.
È possibile ampliare ulteriormente una struttura già configurata a 4 campate?
Sì. Il sistema modulare consente di aggiungere campate sia a destra sia a sinistra, purché siano verificati il nuovo ingombro, i componenti necessari e l'ancoraggio. Il limite pratico dipende dal layout e dall'organizzazione richiesta, non dal fatto che la configurazione di catalogo parta da quattro campate.
Come conviene organizzare i venti contenitori tra famiglie di materiali diverse?
Una soluzione pratica è assegnare ciascuna campata a una famiglia, fase o destinazione e ordinare verticalmente le referenze per frequenza di prelievo e peso. I materiali più pesanti vanno preferibilmente collocati in basso; le quote superiori possono essere riservate a contenitori più leggeri o meno frequenti.
