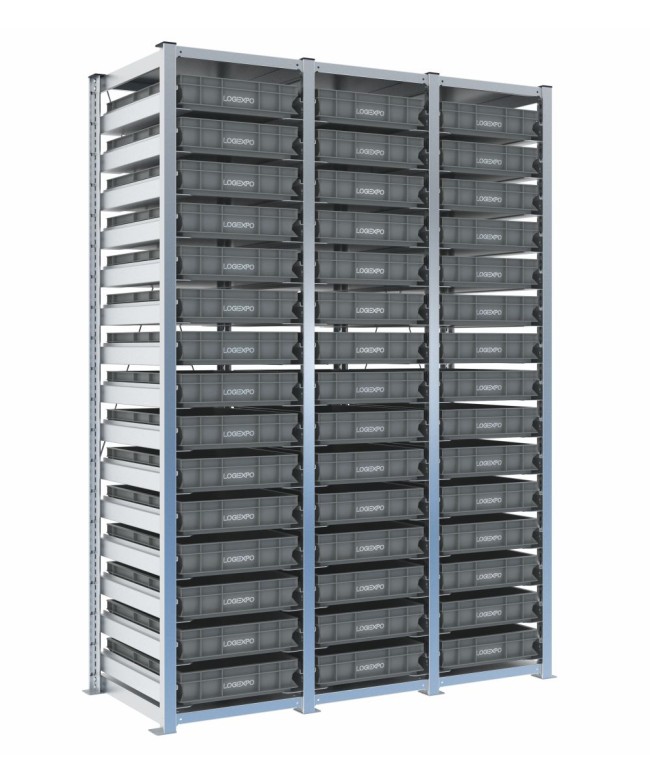

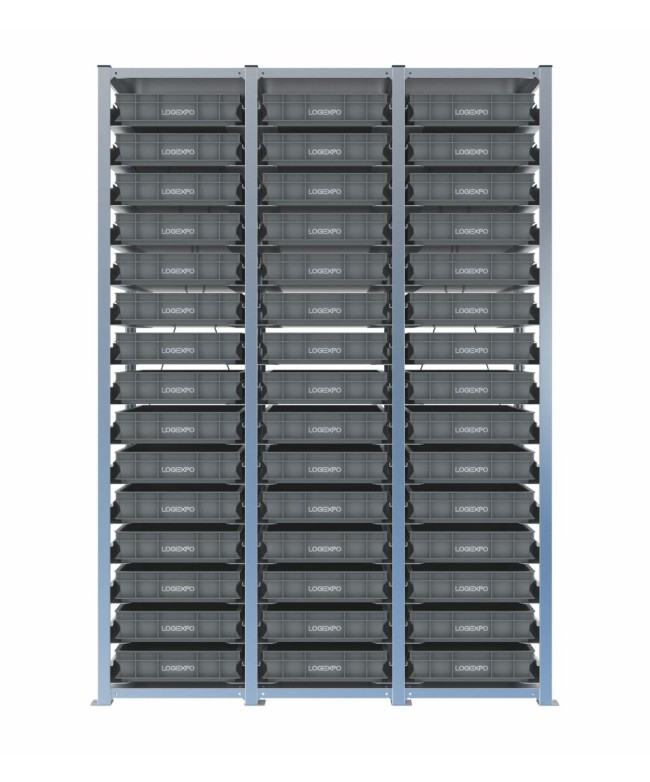

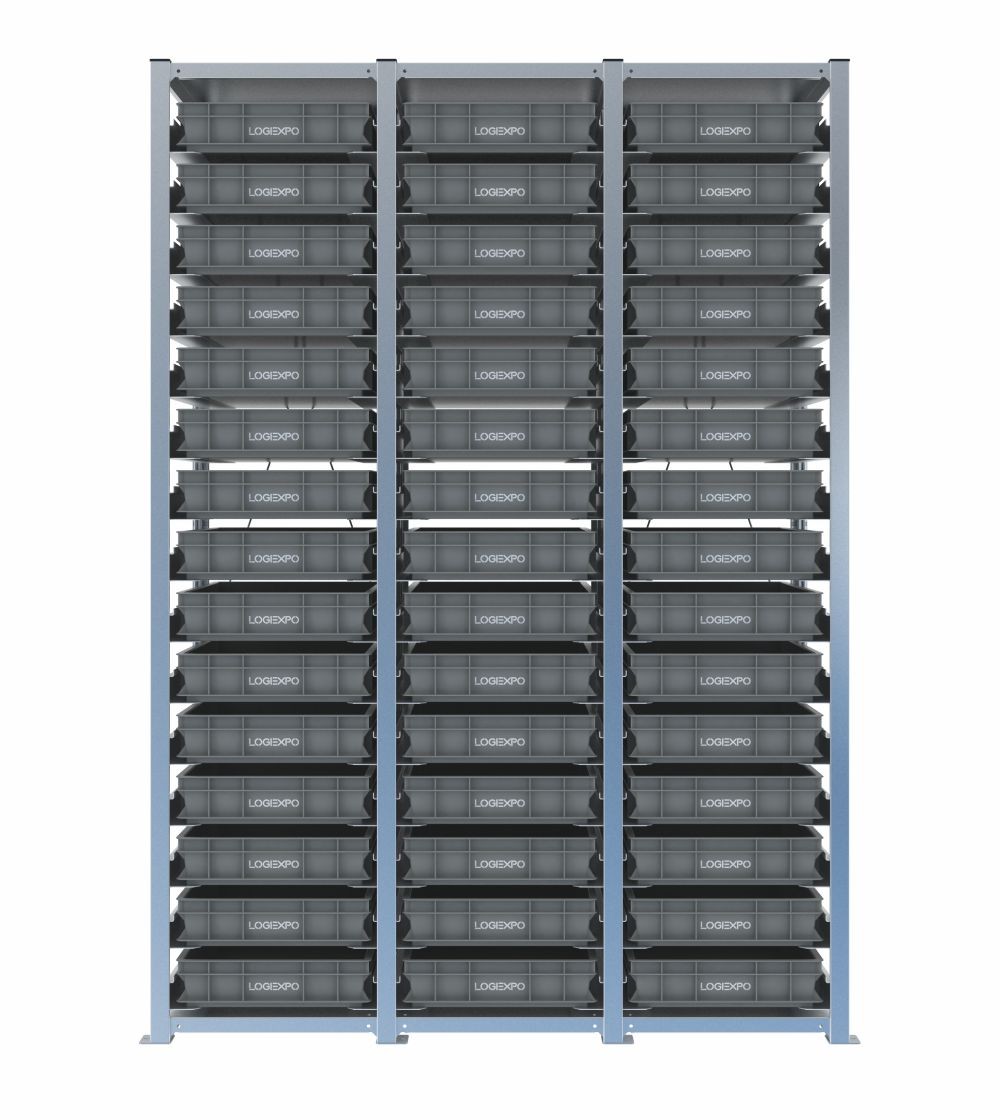

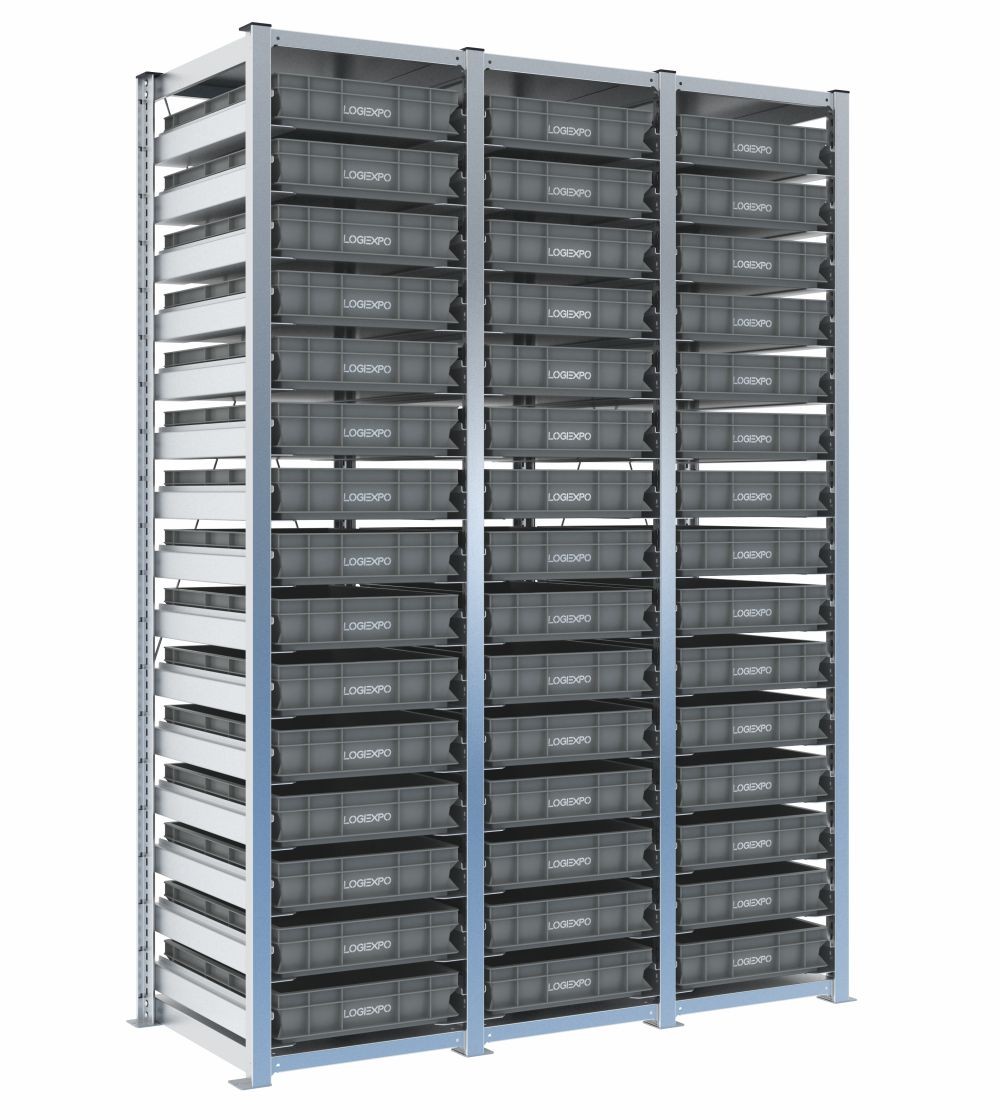

Scaffale con 45 contenitori Euro 600x400x100h – H2000, 3 campate

Scaffale H2000 con 45 contenitori Euro 600x400x100h per molte referenze

Questa configurazione comprende 45 Contenitori Euro 600x400x100h distribuiti su tre campate H2000, con 15 livelli per campata. Offre molte posizioni mantenendo una superficie ampia per singolo contenitore.

La base 600x400 è adatta a kit, componenti estesi, scorte operative e materiali che devono essere trasferiti anche fuori dallo scaffale.

Quindici livelli per campata per un fronte verticale ad alta capacità

Le tre campate consentono di separare materiali per reparto, linea, lotto o destinazione. Le slitte regolabili a passo 25 mm permettono di adattare alcune quote nel tempo.

La modularità Euro facilita l'integrazione con altri passaggi logistici quando i contenitori vengono rimossi dalla struttura e movimentati separatamente.

Rifornimento linea, buffer manuale e integrazione con flussi logistici

L'ingombro complessivo è 1472x621x2003 mm. La struttura può essere utilizzata come parete attrezzata o come buffer manuale prima o dopo altri sistemi logistici.

Il fronte può essere ampliato successivamente a destra o sinistra, previa verifica di spazio, ancoraggi e continuità del layout.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 3 campate, altezza reale 2003 mm;
• 45 Contenitori Euro 600x400 alti 100 mm;
• 45 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1426 mm;
• larghezza comprese le piastre: 1472 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 45;
• livelli: 15 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 45 Contenitori Euro 600x400 100h – H2000, 3 campate

La modularità Euro è utile anche quando i contenitori vengono tolti dallo scaffale e movimentati su pallet?

Sì. I formati Euro 600x400 come i 400x300 sono coerenti con la modularità dell'Europallet 1200x800, facilitando l'organizzazione dei contenitori anche nei trasferimenti successivi allo stoccaggio su slitte.

Lo scaffale può essere utilizzato come buffer manuale vicino a un magazzino automatico?

Sì, come area ordinata di accumulo temporaneo prima o dopo il sistema automatico, purché layout, movimentazione e flussi siano definiti in modo coerente con l'impianto.

È possibile aggiungere campate in un secondo momento sia a destra sia a sinistra?

Sì. Il sistema è totalmente modulare componibile e può essere ampliato su entrambi i lati, compatibilmente con spazio disponibile, nuovi ancoraggi e continuità del layout. La configurazione di catalogo non rappresenta quindi un limite definitivo ma una delle tante disponibili pronte all'uso. Il team tecnico LogiExpo è sempre a disposizione per studiare configurazioni personalizzate.
