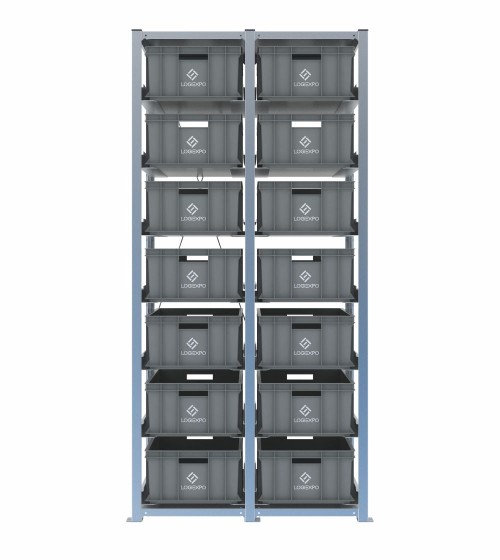

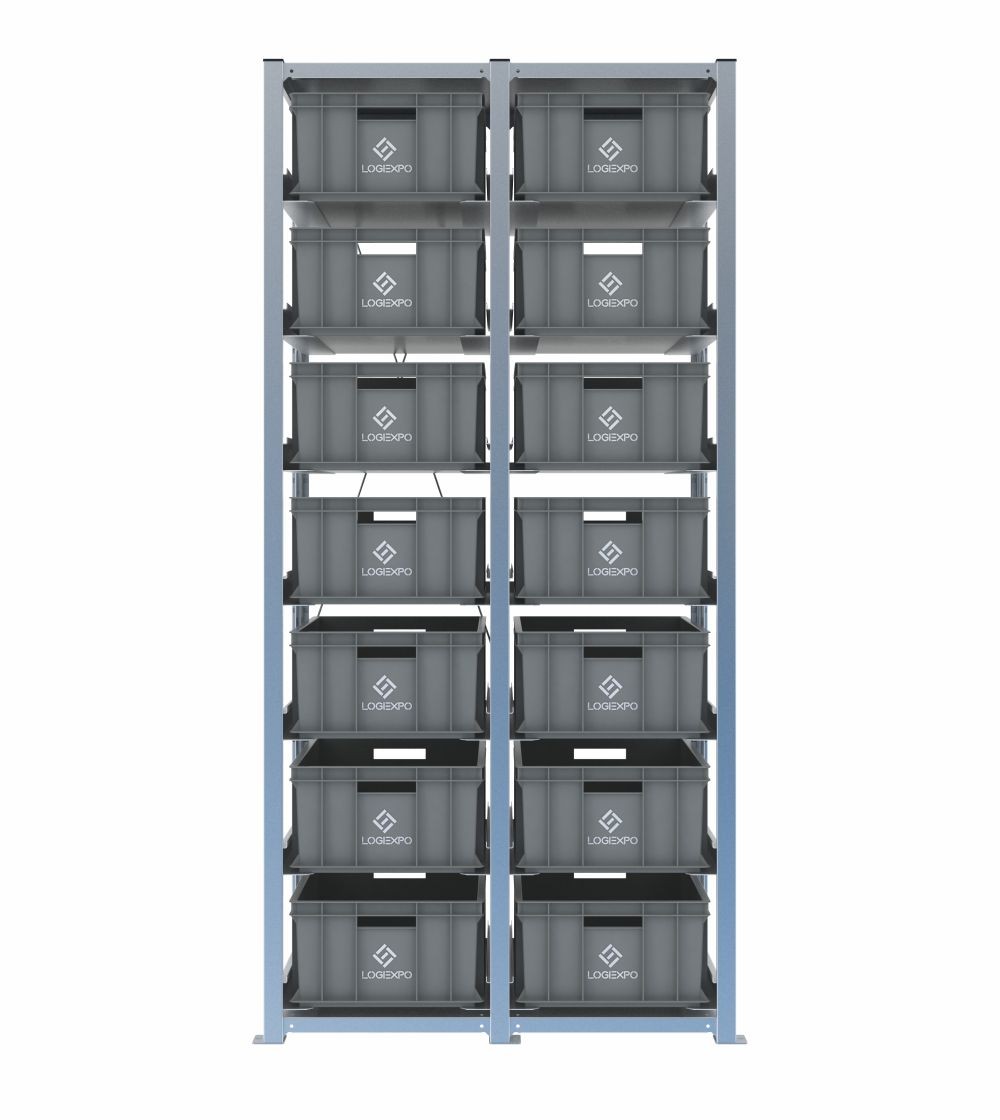

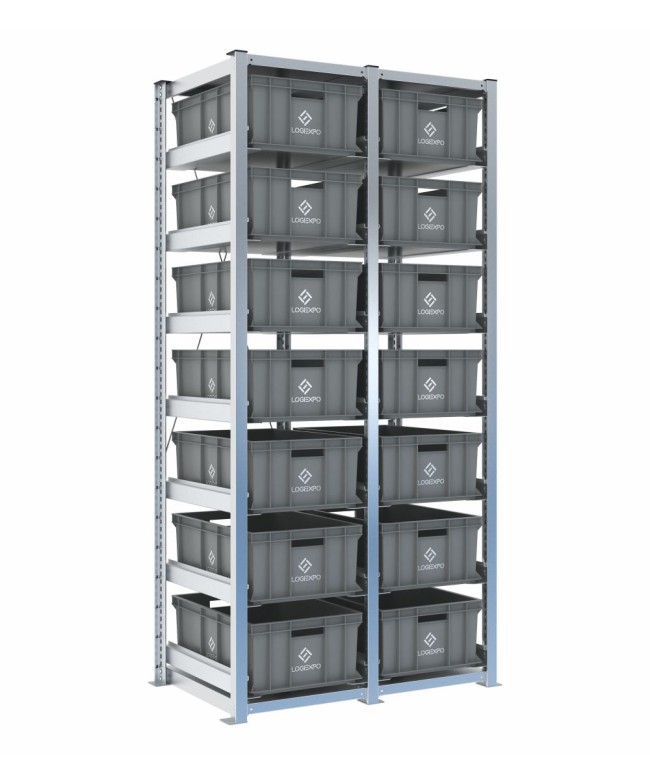

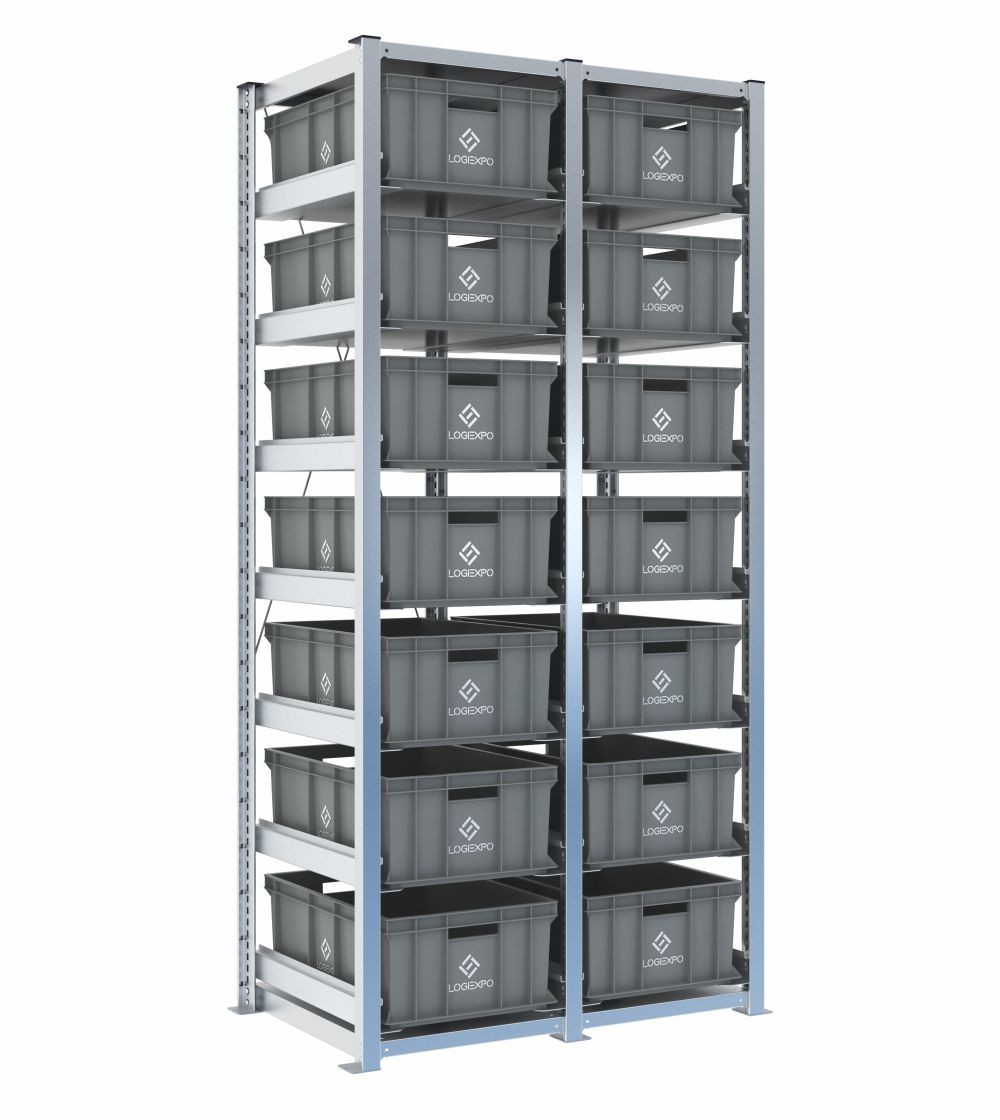

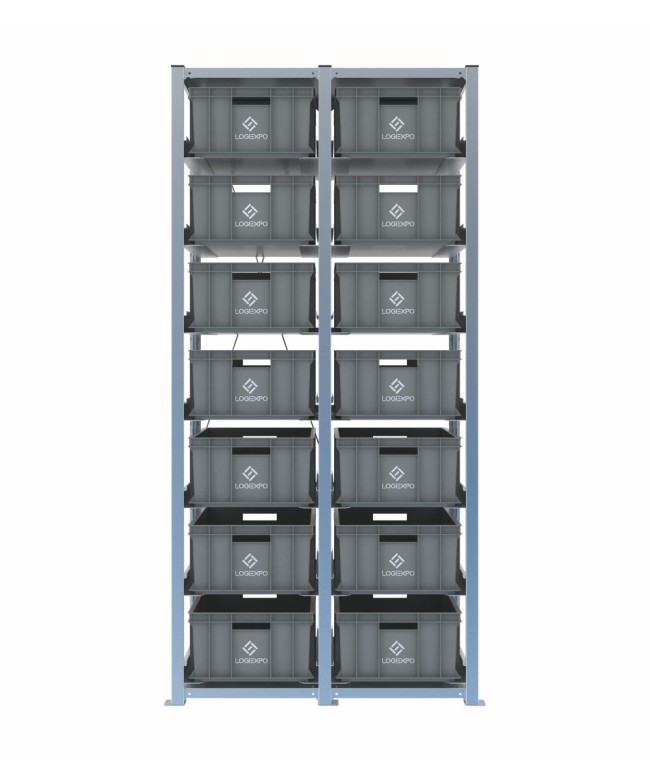

Scaffale H2000 con 14 contenitori Euro 600x400x220h e 7 livelli per campata
Questa configurazione comprende 14 Contenitori Euro 600x400x220h distribuiti su due campate H2000, con 7 livelli per campata. La disposizione è orientata alla densità, aumentando il numero di posizioni rispetto alle versioni da 6 livelli nello stesso sviluppo verticale.
La base 600x400 e l'altezza 220 mm sono indicate per ricambi, kit e componenti voluminosi quando lo spazio disponibile sopra ogni contenitore rimane compatibile con una disposizione più ravvicinata.
Sette livelli per campata per aumentare il numero di posizioni H2000
Le due campate offrono quattordici posizioni indipendenti in una larghezza complessiva di 1010 mm. Il vantaggio è la maggiore densità; il compromesso è una luce verticale inferiore rispetto alla configurazione a 6 livelli.
La scelta deve quindi tenere conto dell'altezza effettiva dei componenti, dello spazio di presa e della frequenza di estrazione delle cassette.
Parete attrezzata per ricambi voluminosi quando conta la densità
La configurazione è adatta a magazzini ricambi e aree di rifornimento dove si vuole sfruttare l'altezza e mantenere contenuto lo sviluppo orizzontale.
Se le esigenze cambiano, le slitte possono essere riposizionate a passo 25 mm o alcuni livelli rimossi per ottenere maggiore luce verticale.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 2 campate, altezza reale 2003 mm;
- 14 Contenitori Euro 600x400 alti 220 mm;
- 14 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 14;
- livelli: 7 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 14 Contenitori Euro 600x400 220h – H2000, 2 campate
Qual è la differenza tra 6 e 7 livelli con contenitori alti 220 mm?
Con 6 livelli rimane più luce verticale sopra ogni cassetta, utile per deposito, presa e componenti sporgenti. Con 7 livelli aumenta invece il numero di posizioni nello stesso sviluppo H2000. Questa configurazione adotta il secondo criterio.
A cosa serve il fermo posteriore ricavato sulla slitta?
Il bordo posteriore della slitta arresta il contenitore nella posizione prevista e ne definisce il lato di inserimento. È una funzione distinta dal kit anteriore anti-sfilamento, che rimane un accessorio opzionale.
Può essere utilizzato in un centro di riparazione per separare apparecchi, ricambi o componenti in lavorazione?
Sì. Le posizioni indipendenti possono essere assegnate a commesse, apparecchi, kit di ricambi o stati di avanzamento, mantenendo ogni gruppo identificabile e accessibile senza movimentare gli altri.
