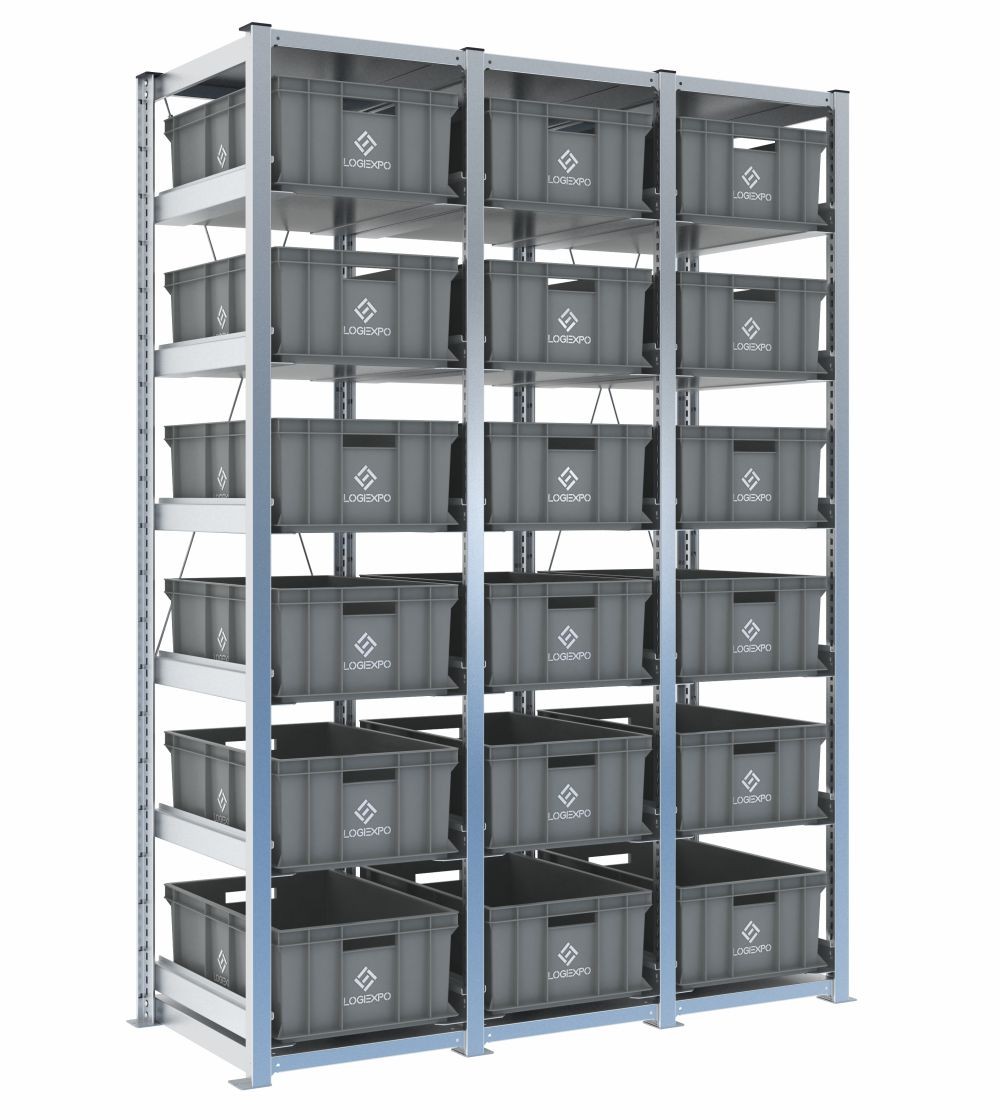

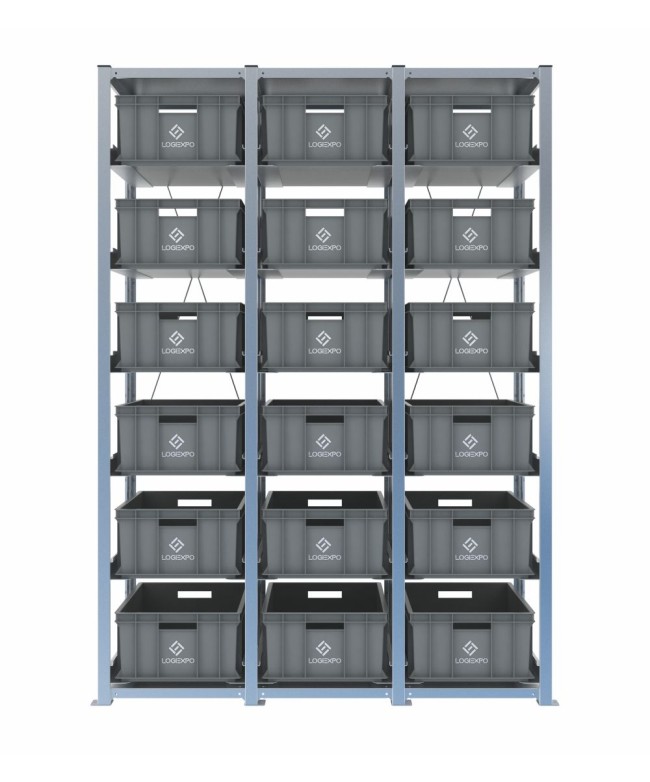

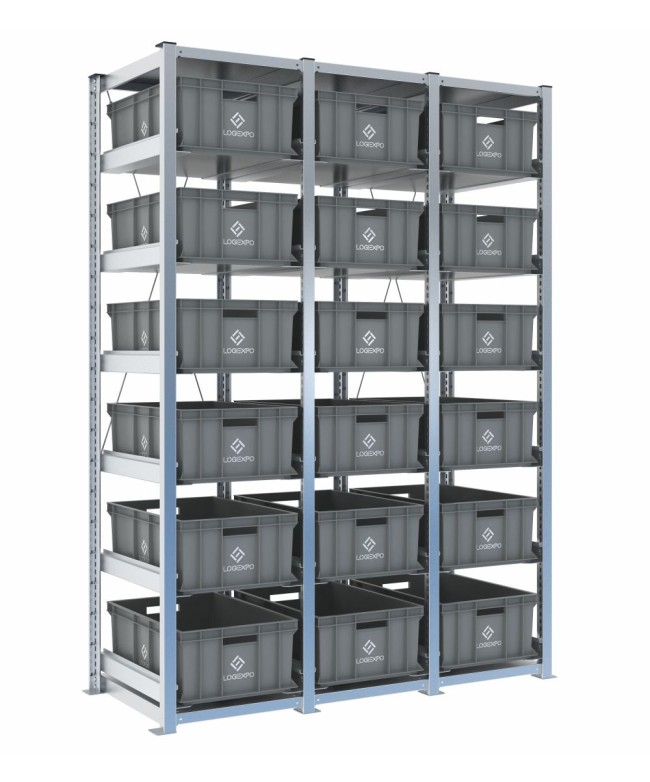

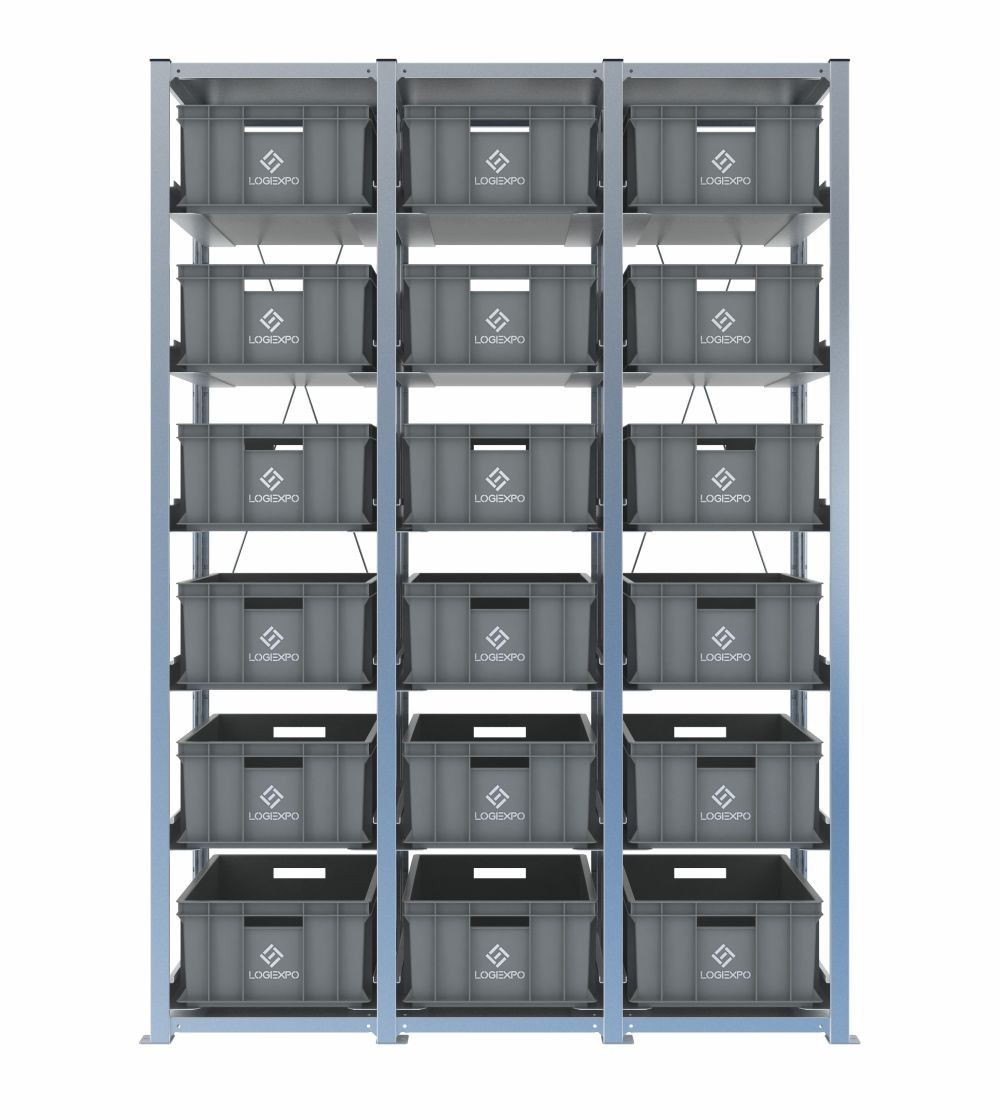

Scaffale H2000 con 18 contenitori Euro 600x400x220h e 6 livelli per campata
Questa configurazione comprende 18 Contenitori Euro 600x400x220h distribuiti su tre campate H2000, con 6 livelli per campata. La disposizione privilegia la luce verticale sopra ogni cassetta rispetto alle versioni da 7 livelli.
Il maggiore distanziamento facilita deposito e prelievo di ricambi e componenti voluminosi e può risultare utile quando il materiale supera il bordo laterale del contenitore.
Sei livelli per campata per aumentare lo spazio verticale disponibile
Le tre campate offrono diciotto posizioni indipendenti in un fronte complessivo di 1472 mm. La configurazione sacrifica una parte della densità possibile per ottenere più margine operativo tra un livello e l'altro.
Le slitte restano regolabili a passo 25 mm e possono essere riposizionate se cambiano altezza dei materiali o spazio necessario alla presa.
Ricambi voluminosi e componenti sporgenti lungo un fronte H2000
La struttura è adatta a pareti o corsie di magazzino dove occorre mantenere molte posizioni ma con maggiore facilità di deposito e prelievo rispetto a una configurazione più fitta.
Se si utilizzano coperchi, lo spazio necessario non va stimato con un valore universale: deve essere verificata la geometria reale del coperchio e la sua modalità di apertura.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 3 campate, altezza reale 2003 mm;
- 18 Contenitori Euro 600x400 alti 220 mm;
- 18 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 3;
- numero di contenitori: 18;
- livelli: 6 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 18 Contenitori Euro 600x400 220h – H2000, 3 campate
Qual è la differenza tra 6 e 7 livelli con contenitori alti 220 mm?
Con 6 livelli rimane più luce verticale sopra ogni contenitore, facilitando deposito, presa e gestione di componenti che possono sporgere. Con 7 livelli aumenta invece la densità di stoccaggio nello stesso sviluppo H2000. Questa configurazione adotta il criterio dei 6 livelli.
Quanto spazio aggiuntivo va considerato quando il contenitore è dotato di coperchio?
Non esiste una maggiorazione universale valida per tutti i coperchi. Occorre verificare il modello reale, la geometria del coperchio, l'ingombro in altezza del coperchio posizionato sul contenitore e la quota del livello superiore prima di definire la distanza tra le slitte.
Il ripiano superiore di una H2000 ha la stessa funzione pratica di appoggio accessibile della versione H1000?
No. Nella H2000 il ripiano superiore si trova a circa 2003 mm e svolge principalmente una funzione strutturale di chiusura della campata; non va presentato come superficie operativa di uso corrente.
