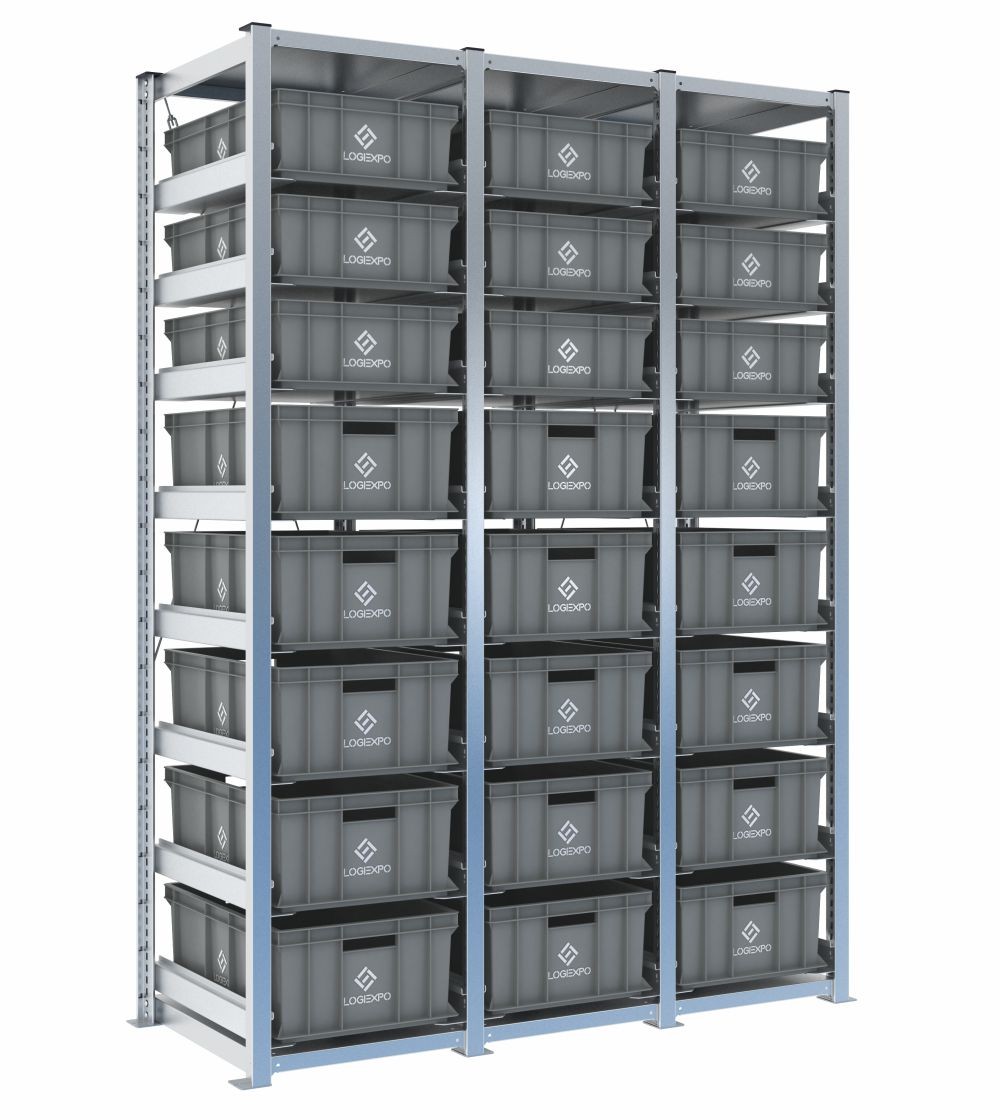

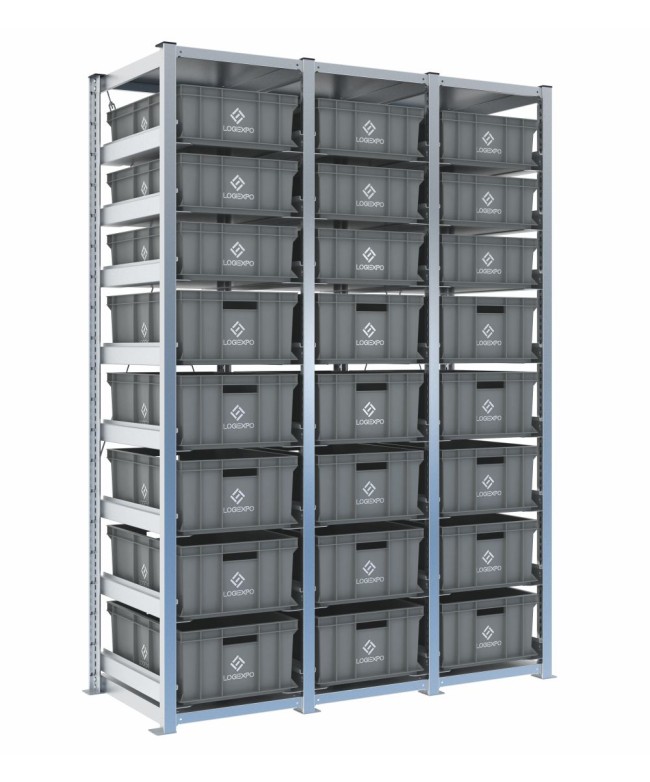

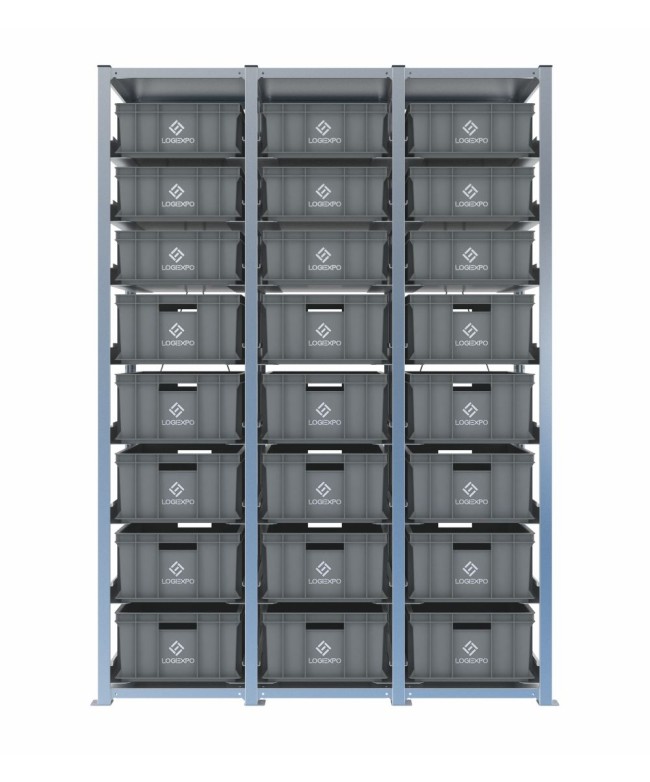

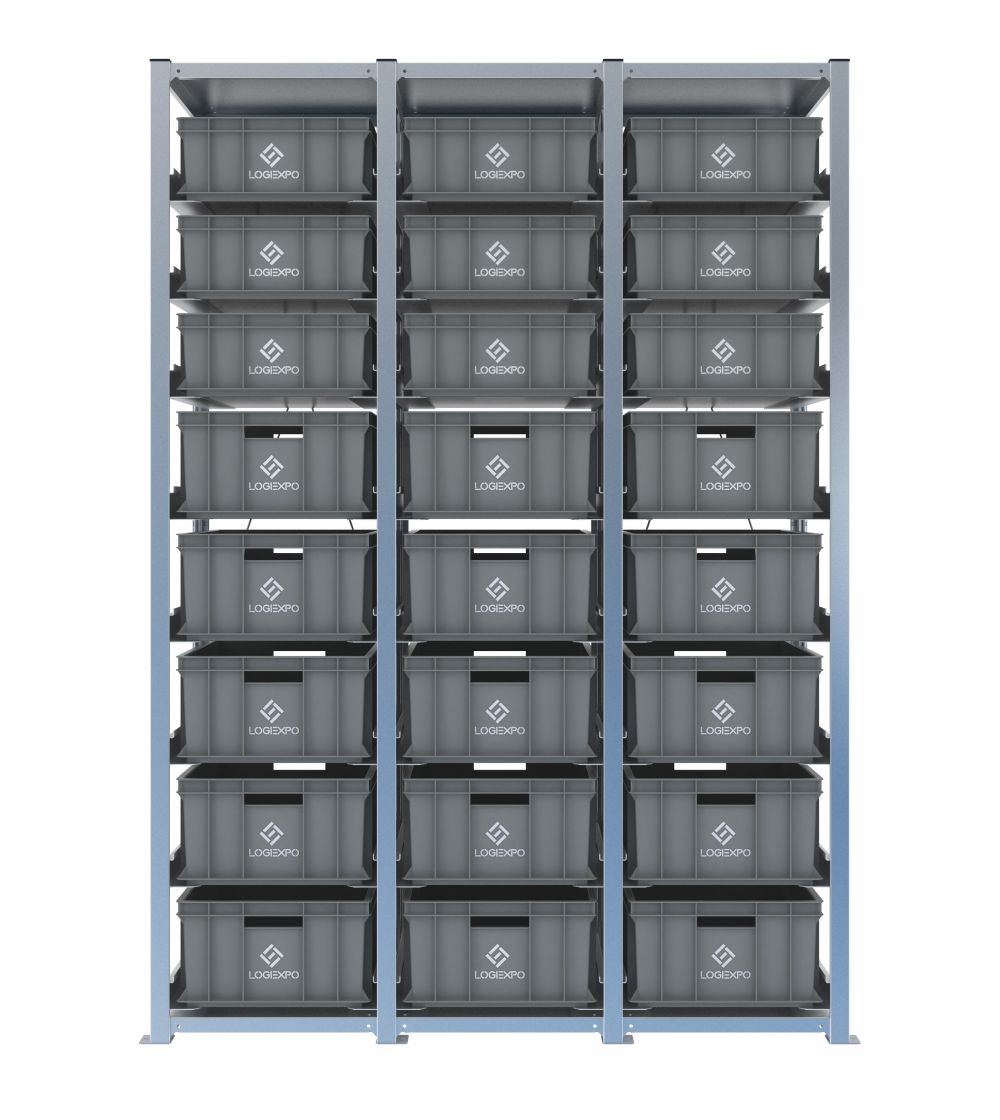

Scaffale H2000 con 24 contenitori Euro 600x400 misti 220h/170h
Questa configurazione comprende 24 Contenitori Euro 600x400 nelle altezze 170 e 220 mm, distribuiti su tre campate H2000 con 8 livelli per campata.
La disposizione mista consente di organizzare nello stesso fronte componenti medi e ricambi più voluminosi, sfruttando lo sviluppo verticale.
Otto livelli per campata con due altezze di contenitore
Le slitte regolabili a passo 25 mm permettono di adattare la sequenza delle quote alle due altezze e di riconfigurare il fronte se cambiano le esigenze.
La riconfigurazione non modifica i limiti di carico: restano distinti il limite per coppia di slitte e quello complessivo della campata.
Parete attrezzata per componenti medi e ricambi voluminosi
L'ingombro complessivo è 1472x621x2003 mm. Le tre campate possono essere assegnate a reparti, famiglie o fasi diverse.
Le versioni H2000 prevedono crociere posteriori, che contribuiscono alla stabilità della struttura e devono essere correttamente installate e tensionate.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 3 campate, altezza reale 2003 mm;
- 24 Contenitori Euro 600x400 nelle altezze 170 e 220 mm;
- 24 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 e 220 mm;
- tipo configurazione: Mista;
- numero di campate: 3;
- numero di contenitori: 24;
- livelli: 8 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 24 Contenitori Euro 600x400 220h/170h – H2000, 3 campate
Il passo di regolazione da 25 mm permette di combinare contenitori di altezze diverse?
Sì. Il passo 25 mm consente di impostare livelli differenti per contenitori da 170 e 220 mm. La configurazione finale deve comunque garantire spazio sufficiente per contenitore, presa e accessori.
La riconfigurazione dei livelli modifica la portata nominale delle slitte?
No. Ogni coppia di slitte resta limitata a 50 kg con carico uniformemente distribuito e va contemporaneamente rispettata la portata per campata di 1000 kg.
Perché le strutture H2000 prevedono crociere posteriori?
Le crociere contribuiscono alla stabilizzazione della struttura alta. Sono un elemento specifico delle versioni H2000 e devono essere montate e tensionate secondo la configurazione prevista.
