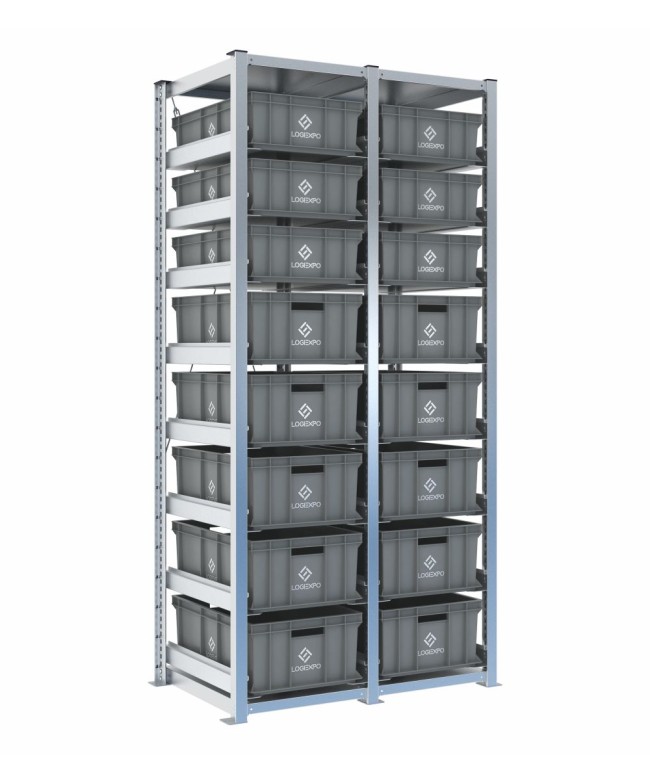

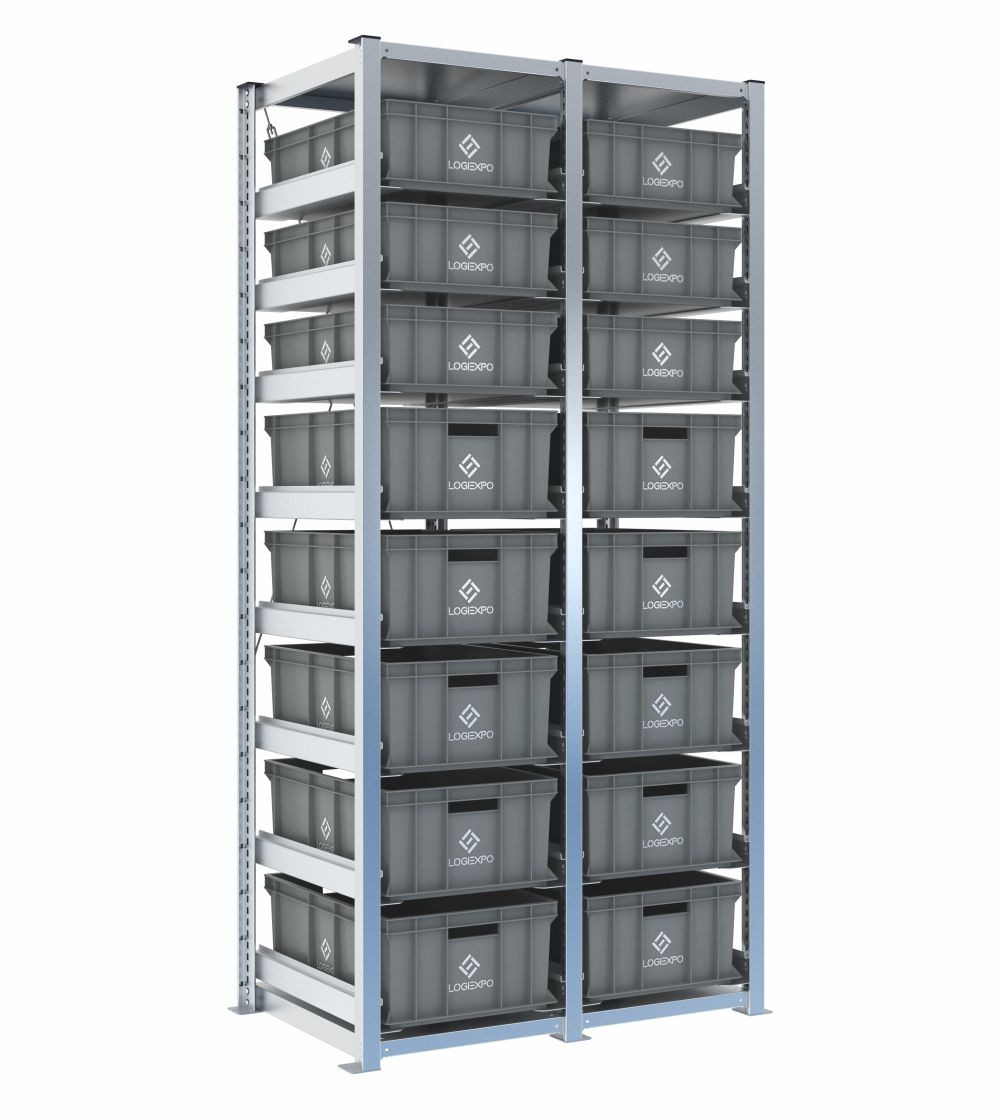

Scaffale H2000 600x400 mm a due campate con contenitori misti alti 220 e 170 mm
Lo scaffale sviluppa due campate H2000 con 16 contenitori Euro con base 600x400 mm e altezze di 220 e 170 mm. La base ampia è destinata a lotti, semilavorati, kit e ricambi estesi; la configurazione mista assegna più volume alle referenze che lo richiedono.
Ogni campata comprende tre contenitori alti 170 mm nei livelli superiori e cinque contenitori da 220 mm nei livelli inferiori. La ripetizione dello schema permette di creare due zone operative equivalenti oppure di separare famiglie di materiali mantenendo la stessa logica verticale.

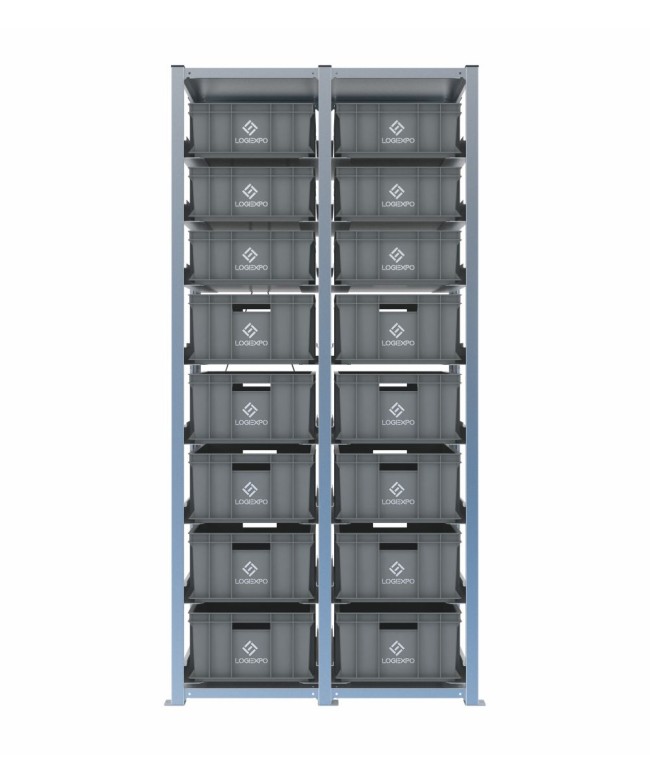

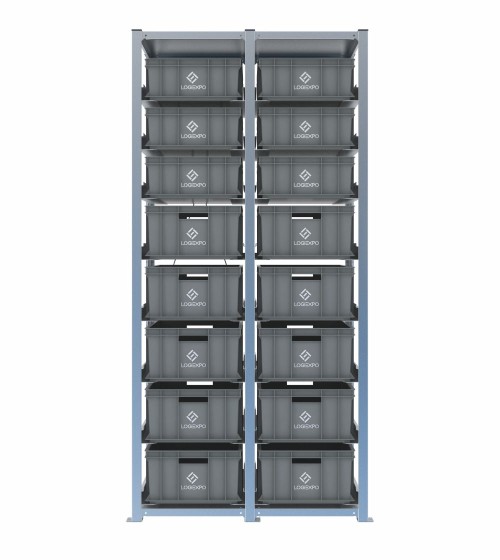

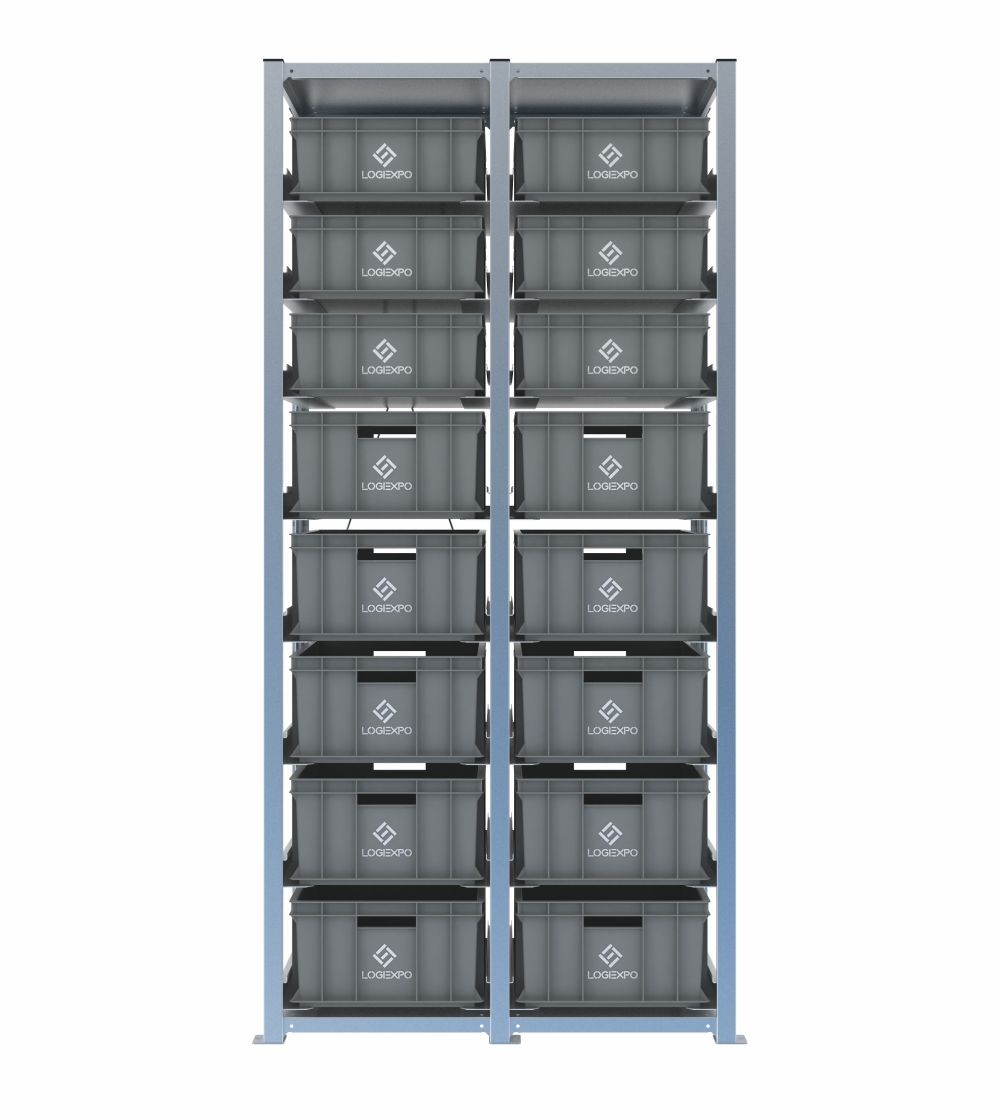

Fronte H2000 largo 1010 mm e profondo 621 mm
Le dimensioni complessive sono 1010x621x2003 mm, comprese le piastre. La struttura è larga 964 mm e richiede un corridoio frontale coerente con l’estrazione di cassette 600x400.
La configurazione è adatta a pareti attrezzate e aree di stoccaggio prossime alla produzione. L’installazione deve considerare accessibilità dei livelli superiori, ancoraggio a pavimento e crociere posteriori previste per la struttura H2000.
Sedici contenitori: dieci alti 220 mm e sei alti 170 mm
La dotazione totale comprende dieci contenitori alti 220 mm e sei contenitori alti 170 mm. I livelli superiori meno profondi favoriscono la presa; i livelli inferiori con contenitori da 220 mm offrono capacità per componenti più voluminosi, lotti o scorte maggiori.
Le due campate possono essere gestite come zone gemelle oppure con funzioni differenti. La regolazione a passo 25 mm consente di modificare la distanza tra le slitte se cambia la composizione, previa verifica degli spazi di utilizzo.
Lotti e componenti estesi organizzati per volume
La base 600x400 mm è indicata per parti con maggiore ingombro in pianta, kit distribuiti, confezioni tecniche e semilavorati che non possono essere suddivisi efficacemente in contenitori 400x300 mm. La combinazione di contenitori alti 220 e 170 mm consente di gestire quantità diverse nello stesso fronte.
La configurazione è particolarmente utile quando due reparti o due fasi necessitano di assortimenti analoghi. Se le referenze sono più compatte, il corrispondente modello 400x300 riduce la profondità e permette una suddivisione più minuta.
Slitte regolabili ed estrazione dei contenitori
L’allestimento non impiega ripiani intermedi continui: ciascuna cassetta 600x400 è sorretta lateralmente da una coppia di slitte. Gli agganci possono essere spostati sulle asole dei montanti con incrementi di 25 mm per modificare la distanza verticale tra i livelli.
La guida a Z contribuisce a mantenere il contenitore in traiettoria. Sul retro è presente il fermo di fine corsa e le slitte sono trattenute da perni anti-sganciamento; il kit anteriore resta un accessorio opzionale.
Struttura in acciaio zincato e stabilità
L’ossatura portante H2000 impiega profili verticali scatolati a T 40x60 mm, spessore 12/10, chiusi da basamento e copertura strutturale. Il materiale è acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346.
La configurazione utilizza le crociere posteriori necessarie allo sviluppo verticale di 2003 mm. Le piastre di ancoraggio portano il fronte totale a 1010 mm; gli eventuali tappi terminali dei montanti devono essere ordinati come accessorio.
Portate, fissaggio a pavimento e sicurezza
Ciascun livello su slitte può sostenere 50 kg quando il carico è distribuito uniformemente. La portata della campata è 1000 kg in verticale; la ripartizione dei materiali sui 8 livelli per campata deve evitare concentrazioni non previste.
La struttura deve essere fissata alla pavimentazione attraverso le piastre predisposte. Gli ancoranti non fanno parte della fornitura e devono essere selezionati dopo aver verificato il supporto reale.
Componenti inclusi e accessori opzionali
- struttura H2000 a 2 campate, altezza reale 2003 mm;
- 10 contenitori 600x400x220h e 6 contenitori 600x400x170h; per ogni campata 3 livelli 170h superiori e 5 livelli 220h inferiori;
- 16 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- basamento e ripiano superiore strutturale;
- piastre di base predisposte per il fissaggio a pavimento;
- crociere posteriori previste per la configurazione H2000;
- tappi superiori dei montanti disponibili su richiesta;
- kit anteriore anti-sfilamento disponibile come accessorio opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
La scaffalatura è di produzione italiana. Gli stabilimenti adottano sistemi di gestione aziendale certificati secondo ISO 9001:2015 e ISO 14001:2015.
La garanzia di base dura 12 mesi. L’eventuale garanzia estesa fino a 10 anni è regolata dalle condizioni del produttore e riguarda i componenti della struttura; i contenitori e le parti plastiche mantengono la copertura standard.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza/e contenitori: 220 mm e 170 mm;
- tipo configurazione: Mista;
- numero di campate: 2;
- numero di contenitori: 16;
- livelli: 8 livelli per campata;
- distribuzione: 10 contenitori 600x400x220h e 6 contenitori 600x400x170h; per ogni campata 3 livelli 170h superiori e 5 livelli 220h inferiori;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 16 contenitori Euro 600x400 misti 220h/170h – H2000, 2 campate
Come ripartire lotti e ricambi tra le due campate miste?
Le campate possono essere assegnate a due fasi, reparti o famiglie di articoli. In alternativa, una può contenere materiale pronto e l’altra scorte di reintegro. La codifica deve rendere evidente la funzione e la priorità di prelievo.
Quando scegliere 600x400 invece del corrispondente 400x300?
Il 600x400 è adatto a componenti estesi, lotti e kit che richiedono maggiore superficie. Il 400x300 è preferibile quando si devono separare più referenze compatte e contenere la profondità dello scaffale.
Quale controllo di layout è importante prima dell’installazione?
Devono essere verificati la larghezza totale di 1010 mm, la profondità di 621 mm, lo spazio frontale per l’estrazione, l’accesso ai livelli superiori e il sistema di ancoraggio compatibile con la pavimentazione.
