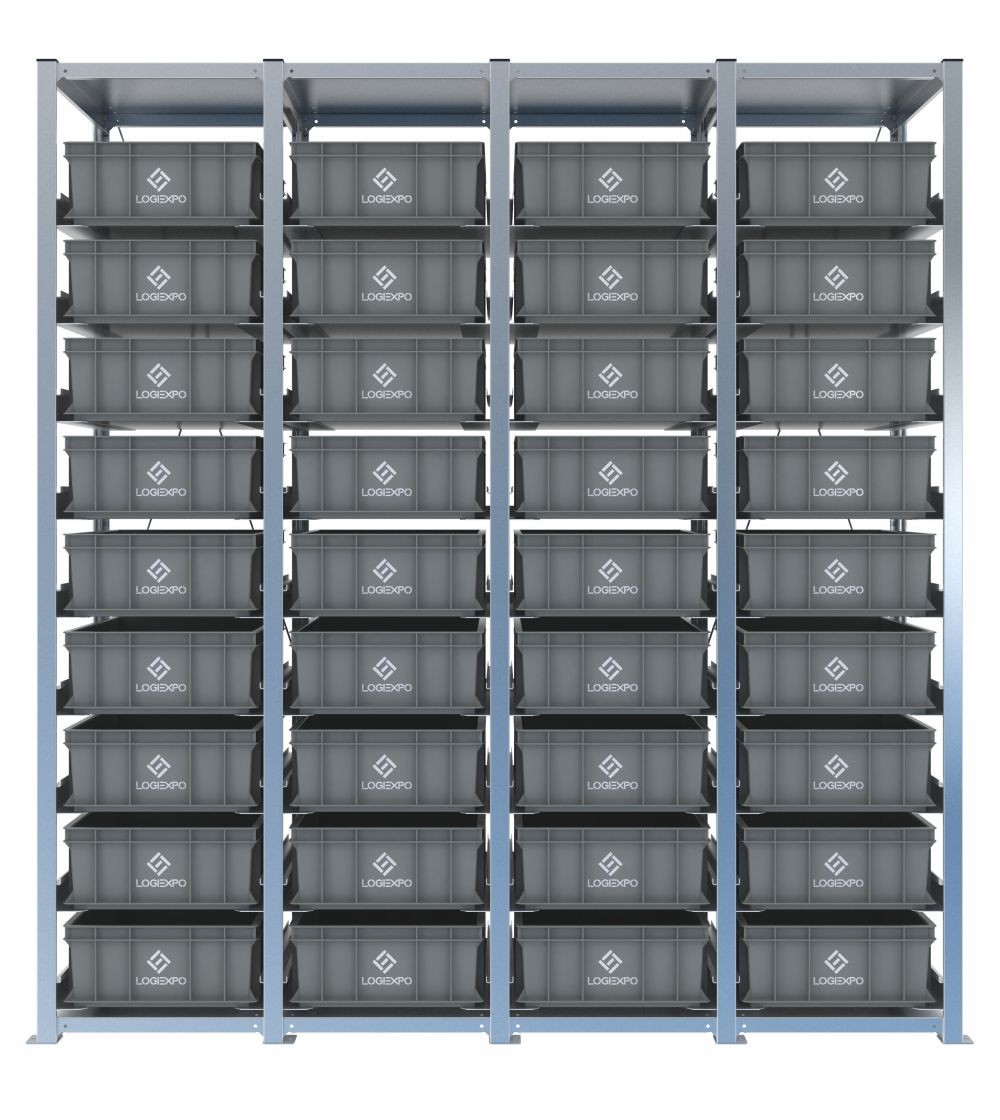

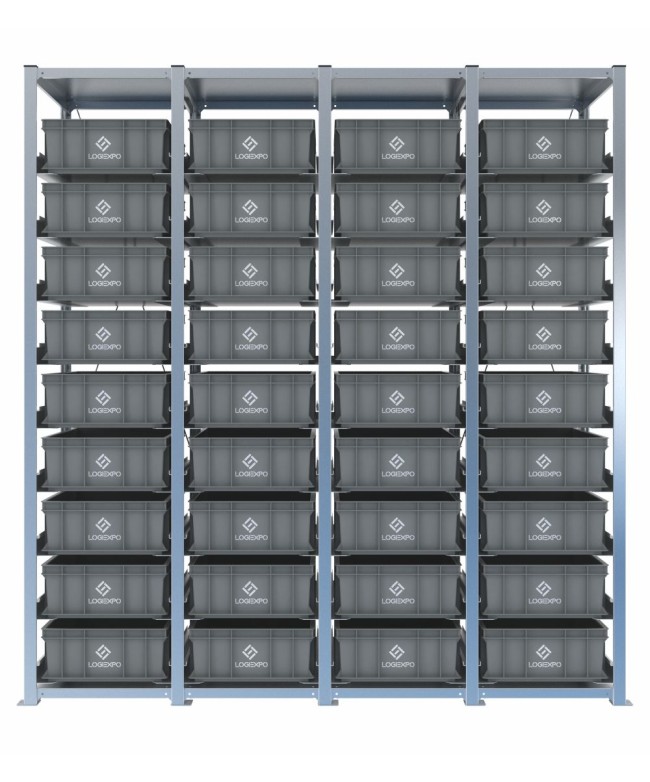

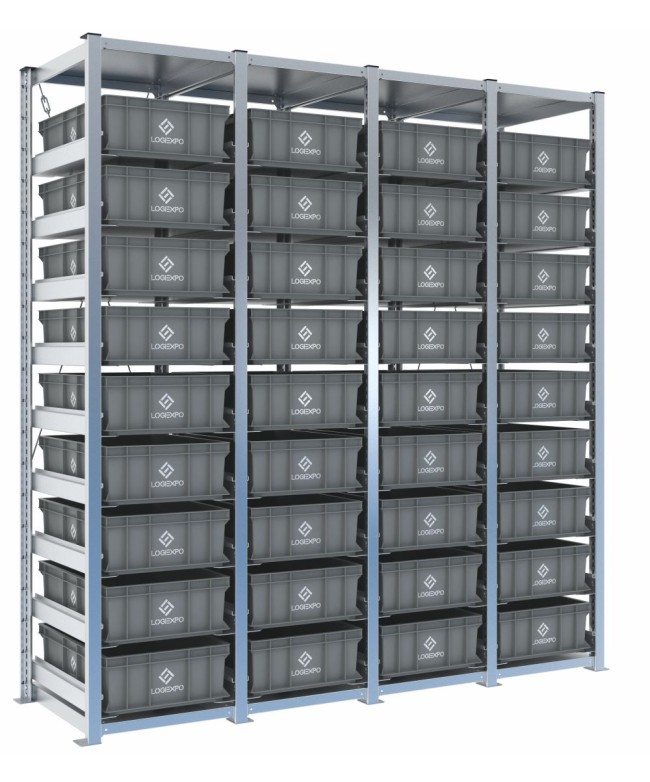

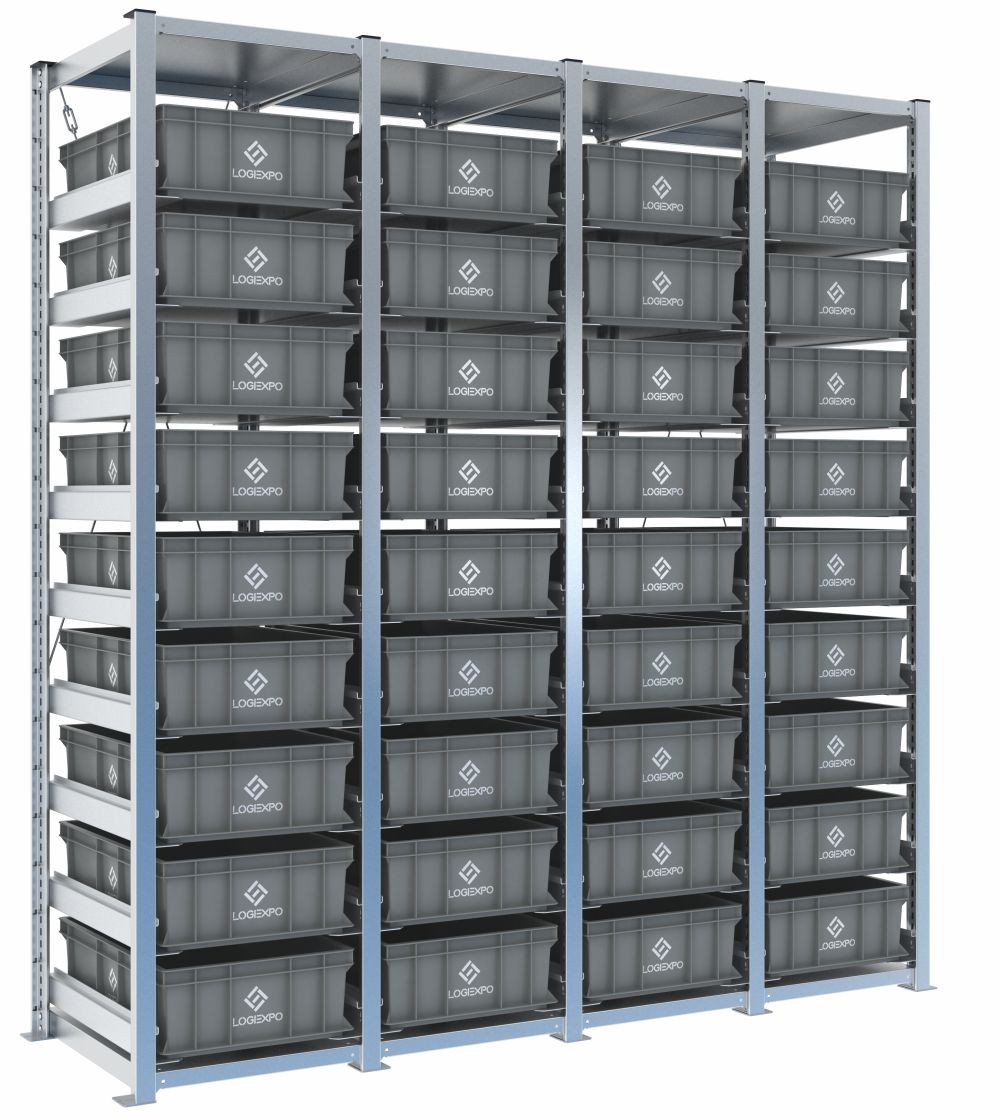

Scaffale H2000 con 36 contenitori Euro 600x400x170h su 4 campate
Questa configurazione comprende 36 Contenitori Euro 600x400x170h distribuiti su quattro campate H2000, con 9 livelli per campata.
La base 600x400 e l'altezza 170 mm sono adatte a kit, lotti, gruppi preassemblati e componenti di media altezza.
Nove livelli per campata lungo una parete attrezzata di 1934 mm
Le quattro campate consentono di distribuire materiali per lotto, famiglia o destinazione. Le posizioni più accessibili sono generalmente preferibili per i carichi più pesanti o ad alta rotazione.
La struttura può essere utilizzata anche come staging manuale ordinato, mantenendo separati i contenitori in attesa delle fasi successive.
Kit, lotti e staging manuale per processi produttivi
L'ingombro complessivo è 1934x621x2003 mm. La configurazione è adatta a un fronte esteso di reparto o a un supermarket di produzione.
In caso di futura separazione delle campate occorre ricreare i terminali strutturali mancanti e verificare il nuovo schema di ancoraggio.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 4 campate, altezza reale 2003 mm;
- 36 Contenitori Euro 600x400 alti 170 mm;
- 36 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 mm;
- tipo configurazione: Uniforme;
- numero di campate: 4;
- numero di contenitori: 36;
- livelli: 9 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 36 Contenitori Euro 600x400 170h – H2000, 4 campate
Come conviene distribuire i materiali più pesanti lungo l'altezza dello scaffale?
In generale è preferibile collocarli alle quote più accessibili e basse, compatibilmente con processo, frequenza di utilizzo e portate. Le posizioni superiori vanno riservate a materiali gestibili in sicurezza.
Può gestire contenitori carichi in attesa della corretta sequenza di pallettizzazione?
Sì. Può essere utilizzato come staging manuale ordinato per sequenza, lotto o destinazione, purché il flusso operativo sia definito e siano rispettati i limiti di carico.
Che cosa serve per rendere autonomo un gruppo di campate precedentemente collegato alla stessa struttura?
Occorre ricreare il terminale strutturale mancante con i montanti necessari dotati di piastre di base e verificare il nuovo schema di ancoraggio. La quantità dei componenti dipende dal punto di separazione.
