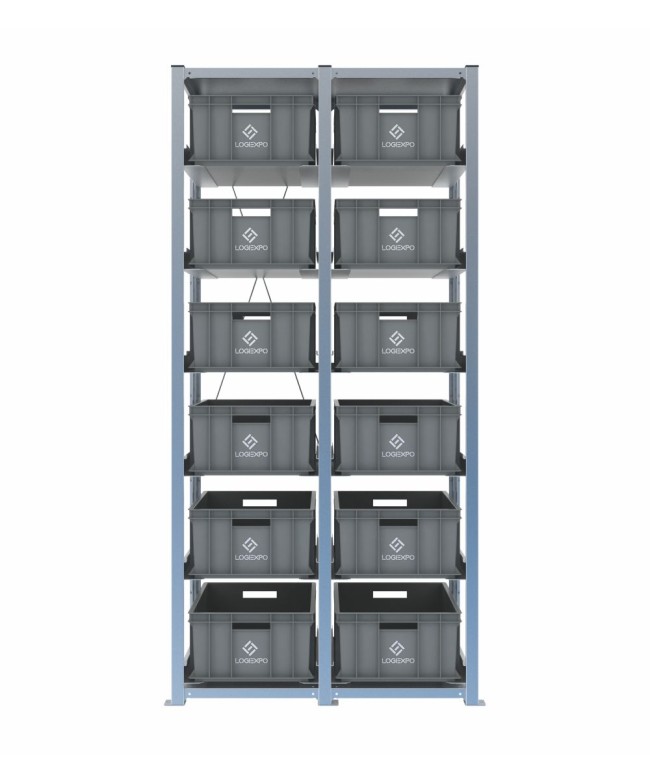

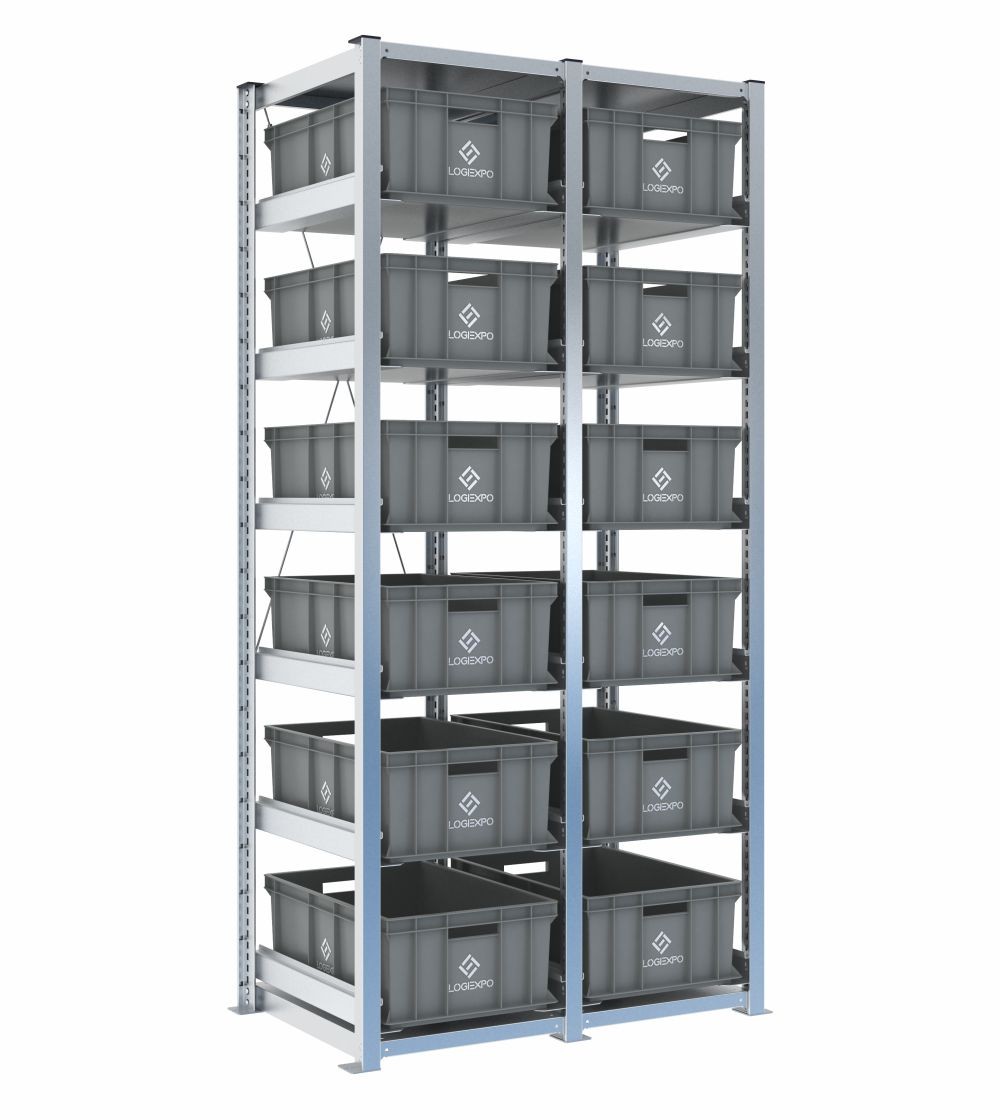

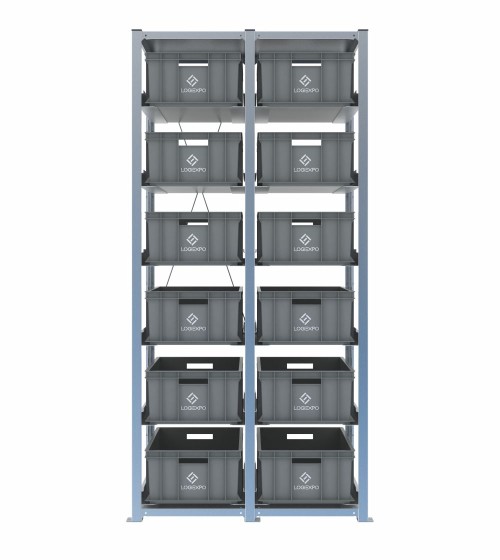

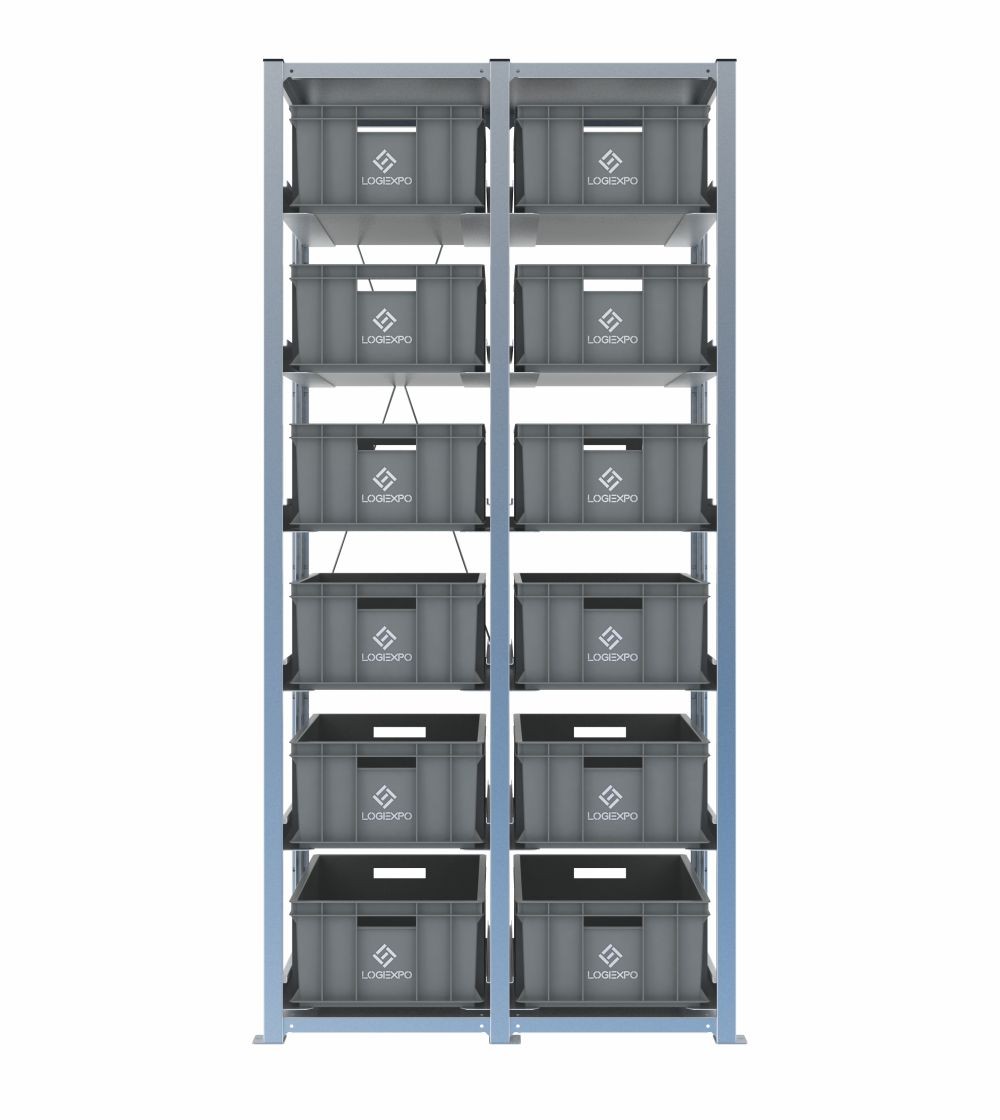

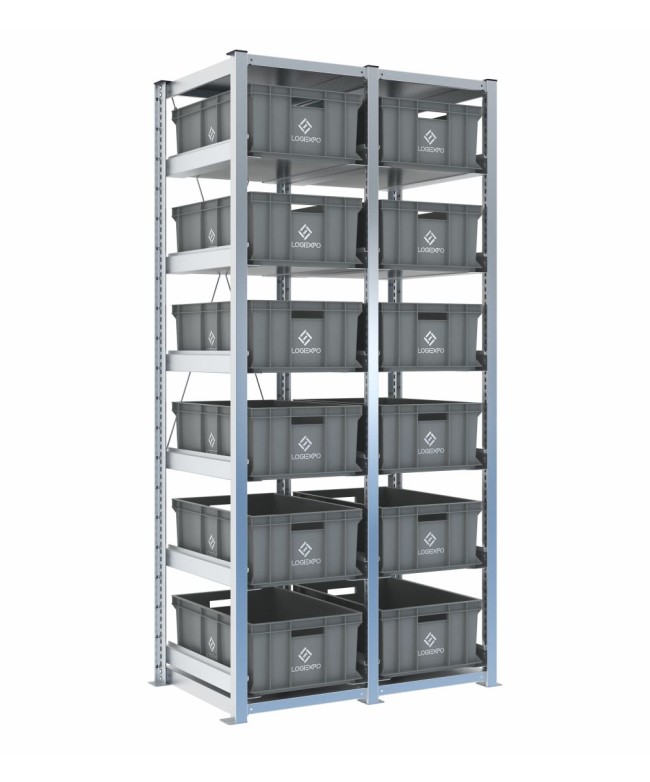

Scaffale H2000 con 12 contenitori Euro 600x400x220h e 6 livelli per campata
Questa configurazione comprende 12 Contenitori Euro 600x400x220h distribuiti su due campate H2000, con 6 livelli per campata. La scelta dei sei livelli lascia maggiore luce verticale sopra ogni cassetta rispetto alla disposizione a sette livelli.
È indicata per kit, ricambi, semilavorati e componenti estesi che richiedono più spazio di deposito e prelievo o possono superare il bordo superiore del contenitore.
Sei livelli per maggiore luce verticale sopra le cassette
La configurazione privilegia accessibilità e spazio operativo per ogni posizione rispetto alla massima densità verticale. Questo facilita la presa di componenti sviluppati in altezza o di geometria irregolare.
Le due campate forniscono 12 posizioni indipendenti in una larghezza complessiva di 1010 mm, mantenendo la base 600x400 per materiali estesi.
Parete attrezzata per componenti voluminosi e prelievo agevolato
Le due campate possono essere dedicate a due famiglie di ricambi o a due flussi operativi. La maggiore luce verticale è utile quando la facilità di presa conta più del numero massimo di contenitori.
Se il materiale o gli accessori cambiano nel tempo, le slitte possono essere riposizionate a passo 25 mm per adattare la distanza tra i livelli.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 2 campate, altezza reale 2003 mm;
- 12 contenitori Euro 600x400 alti 220 mm;
- 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 964 mm;
- larghezza comprese le piastre: 1010 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 220 mm;
- tipo configurazione: Uniforme;
- numero di campate: 2;
- numero di contenitori: 12;
- livelli: 6 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 12 contenitori Euro 600x400x220h – H2000, 2 campate
Qual è la differenza pratica tra 6 e 7 livelli con contenitori alti 220 mm?
Con 6 livelli rimane più luce verticale sopra ogni contenitore, utile per deposito, prelievo e componenti che possono superare il bordo. Con 7 livelli aumenta invece la densità di posizioni nello stesso sviluppo H2000. Per questa configurazione a 12 contenitori il criterio distintivo è proprio la maggiore accessibilità dei 6 livelli disponibili per ogni campata.
Quanto spazio aggiuntivo va considerato quando il contenitore è dotato di coperchio?
Non esiste una quota universale valida per tutti i coperchi. Occorre verificare il modello effettivo, la geometria dell'accessorio, lo spazio necessario per apertura e presa e quindi riposizionare le slitte di conseguenza. Il kit anteriore anti-sfilamento non è compatibile con i contenitori dotati di coperchio.
Il ripiano superiore di una H2000 ha la stessa funzione pratica di appoggio accessibile della versione H1000?
No. Nella H2000 il ripiano superiore è posto a circa 2003 mm e svolge principalmente la funzione strutturale di chiusura della campata. Non va quindi considerato come una normale superficie operativa di uso corrente.
