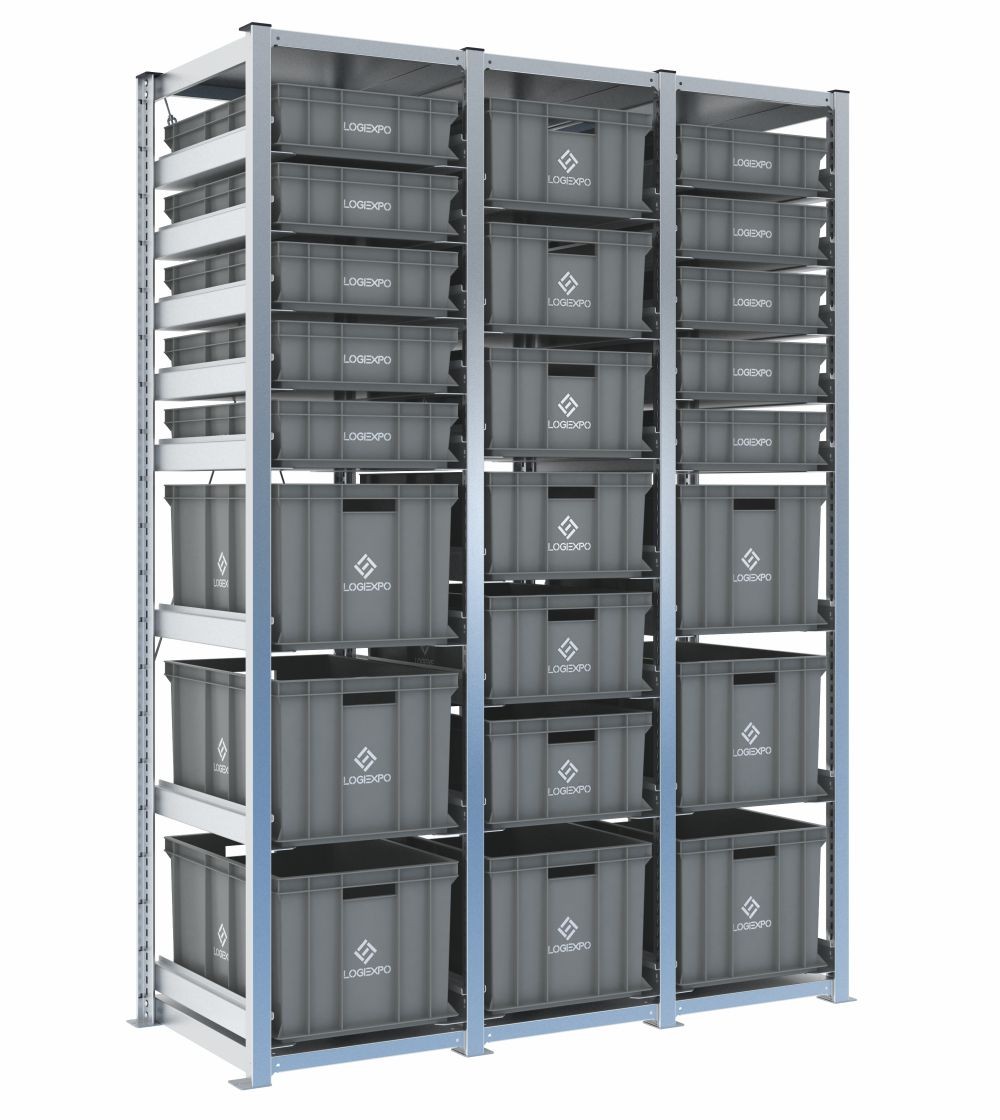

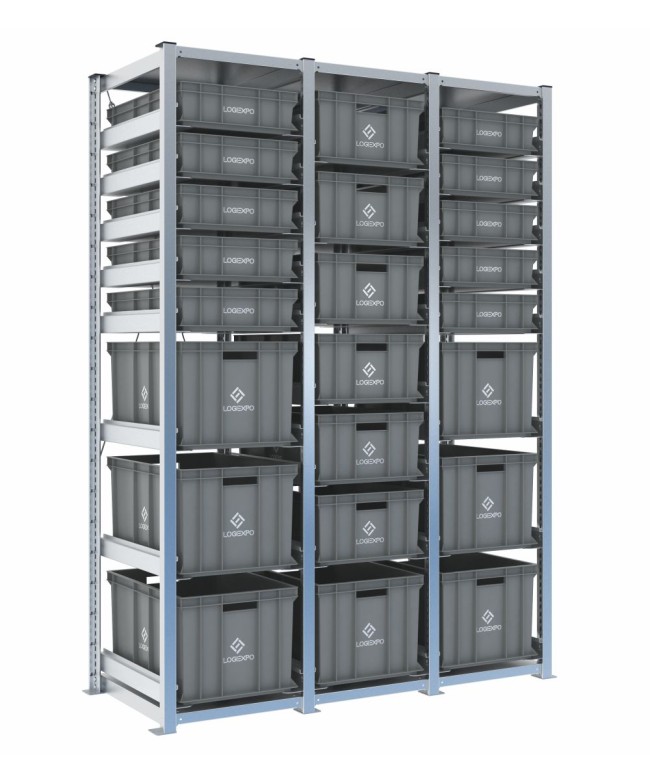

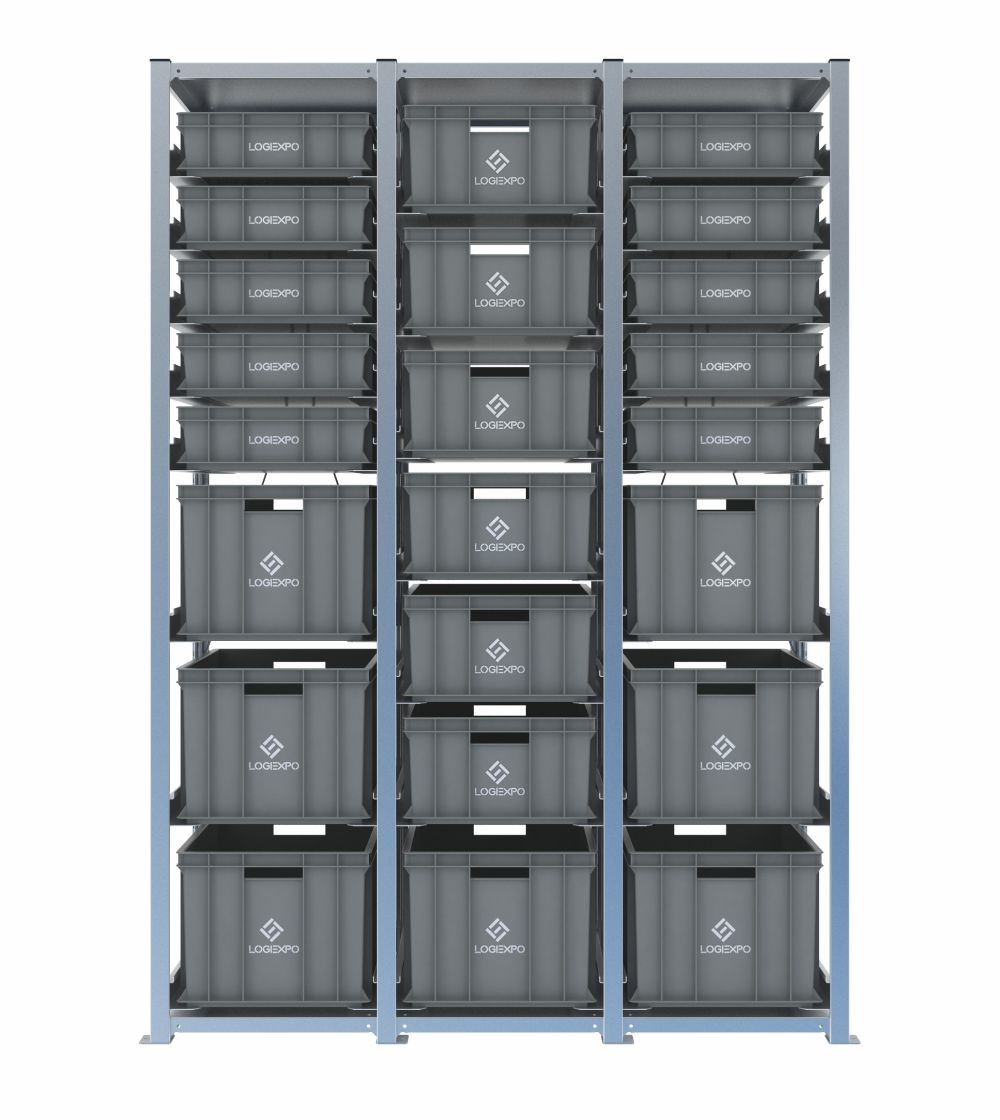

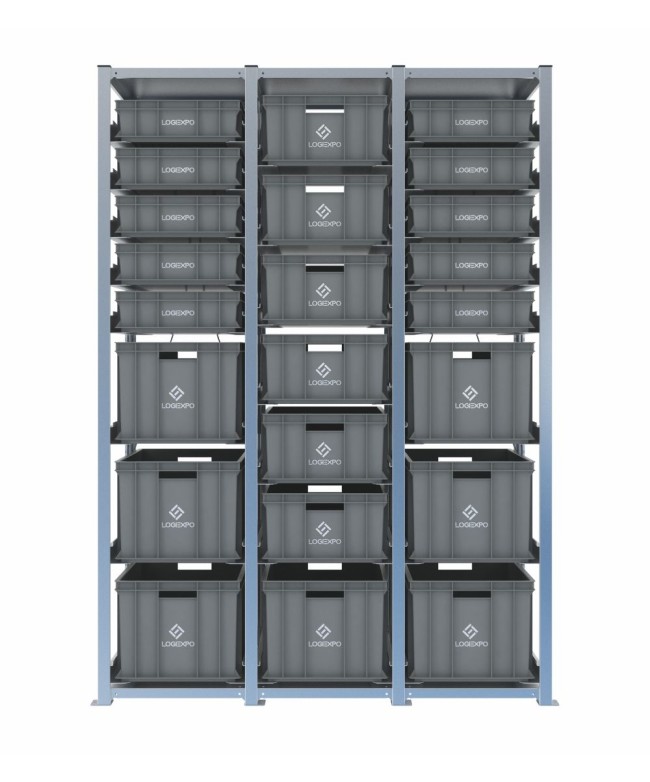

Scaffale H2000 a tre campate con contenitori alti 130, 220 e 320 mm
Questa configurazione speciale organizza 23 contenitori Euro con base 600x400 mm e tre altezze differenti in un fronte H2000 a tre campate. Le due campate esterne ospitano ciascuna cinque contenitori alti 130 mm nella parte superiore e tre contenitori da 320 mm nella parte inferiore. La campata centrale comprende sei contenitori alti 220 mm e un contenitore da 320 mm nel livello più basso.
La distribuzione crea tre classi di capacità nello stesso allestimento: contenitori alti 130 mm per componenti bassi e referenze di accesso frequente, contenitori da 220 mm per ricambi e lotti di volume medio, contenitori da 320 mm per componenti alti o scorte più consistenti.
Tre campate in 1472 mm di larghezza totale
L’ingombro complessivo è 1472x621x2003 mm, comprese le piastre. La struttura è larga 1426 mm e forma una parete attrezzata per contenitori Euro 600x400.
Lo sviluppo 8+7+8 livelli non è uniforme: le campate esterne combinano contenitori da 130 e 320 mm, mentre quella centrale integra sei livelli con contenitori da 220 mm e un livello inferiore con contenitore da 320 mm. La progettazione del fronte deve considerare accessibilità, corridoio di prelievo e ancoraggio a pavimento.
Distribuzione reale dei 23 contenitori
La dotazione comprende 10 contenitori alti 130 mm, 6 contenitori alti 220 mm e 7 contenitori alti 320 mm. In ciascuna campata esterna i cinque contenitori da 130 mm occupano la parte superiore e i tre da 320 mm quella inferiore. Nella campata centrale sei contenitori da 220 mm sono disposti sopra un contenitore da 320 mm.
Questa distribuzione rende immediatamente riconoscibili tre fasce di capacità. I contenitori più alti sono mantenuti nei livelli inferiori, dove l’inserimento di componenti voluminosi e la movimentazione di carichi maggiori risultano più agevoli.
Parete attrezzata per assortimenti con tre classi di volume
La configurazione è indicata per reparti e magazzini che devono gestire nello stesso fronte kit, semilavorati, ricambi, confezioni tecniche e componenti di dimensioni molto diverse. Ogni altezza può essere associata a una classe di ingombro o a una funzione del processo.
I contenitori alti 130 mm delle campate esterne possono essere destinati a componenti bassi e referenze frequenti; quelli da 220 mm della campata centrale a materiali intermedi; i contenitori da 320 mm, distribuiti nella fascia inferiore delle tre campate, a componenti più alti o scorte consistenti. La struttura evita di frammentare l’assortimento in scaffali distinti e mantiene una gerarchia visiva leggibile.
Slitte regolabili ed estrazione dei contenitori
Le coppie di slitte sono installate direttamente sui montanti e sostengono la distribuzione 8 / 7 / 8 livelli per campata. Il passo modulare di 25 mm consente di intervenire sulla quota dei livelli quando cambiano contenitori, assortimento o modalità di prelievo.
Il profilo laterale con nervatura a Z guida il movimento del contenitore. Fermo posteriore e perni anti-sganciamento sono compresi nel sistema; il dispositivo anteriore anti-sfilamento può essere aggiunto dove risulta necessario.
Struttura in acciaio zincato e stabilità
La struttura alta 2003 mm è costruita con montanti a T 40x60 mm in lamiera 12/10 e con due ripiani strutturali in spessore 12/10. L’acciaio zincato DX51D+Z140MA e la lavorazione rispettano i riferimenti della UNI EN 10346.
Le crociere posteriori sono parte della stabilizzazione delle versioni H2000. Le piastre in acciaio da 3 mm determinano la misura complessiva di 1472 mm; i tappi superiori, non compresi di serie, sono richiedibili separatamente.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale per campata è 1000 kg.
Le piastre di base richiedono il fissaggio a pavimento. Poiché le caratteristiche del supporto possono variare, tasselli e sistemi equivalenti restano esclusi e devono essere definiti per la specifica installazione.
Componenti inclusi e accessori opzionali
- struttura H2000 a 3 campate, altezza reale 2003 mm;
- 10 contenitori 600x400x130h, 6 contenitori 600x400x220h e 7 contenitori 600x400x320h;
- campate esterne con 5 contenitori 130h superiori e 3 contenitori 320h inferiori ciascuna;
- campata centrale con 6 contenitori 220h e 1 contenitore 320h nel livello inferiore;
- 23 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- basamento e ripiano superiore strutturale;
- piastre di base predisposte per il fissaggio a pavimento;
- crociere posteriori previste per la configurazione H2000;
- tappi superiori dei montanti disponibili su richiesta;
- kit anteriore anti-sfilamento disponibile come accessorio opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
La produzione è italiana e viene svolta in stabilimenti dotati di sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
Sono previsti 12 mesi di garanzia standard. L’estensione del produttore, fino a 10 anni, si applica ai soli componenti della scaffalatura nelle condizioni previste; contenitori e accessori in plastica restano esclusi dall’estensione.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza/e contenitori: 320 mm, 220 mm e 130 mm;
- tipo configurazione: Mista;
- numero di campate: 3;
- numero di contenitori: 23;
- livelli: 8 / 7 / 8 livelli per campata;
- distribuzione: 10 contenitori 600x400x130h, 6 contenitori 600x400x220h e 7 contenitori 600x400x320h; campate esterne con 5 livelli 130h superiori e 3 livelli 320h inferiori; campata centrale con 6 livelli 220h e 1 livello 320h inferiore;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 23 contenitori Euro 600x400 misti 320h/220h/130h – H2000, 3 campate
Perché le campate esterne e quella centrale hanno distribuzioni differenti?
Le campate esterne combinano contenitori alti 130 e 320 mm per separare componenti bassi e materiali più voluminosi. La campata centrale ospita sei contenitori da 220 mm e un contenitore da 320 mm nel livello inferiore, creando una zona dedicata ai volumi intermedi senza rinunciare alla capacità nella parte bassa.
Come assegnare i materiali tra contenitori alti 130, 220 e 320 mm?
I contenitori alti 130 mm sono adatti a componenti bassi e referenze di accesso frequente; quelli da 220 mm a ricambi e lotti medi; quelli da 320 mm a materiali alti o scorte più consistenti. Peso, frequenza e geometria devono comunque guidare l’assegnazione finale.
La composizione 8/7/8 livelli può essere modificata in futuro?
Sì. Le slitte sono riposizionabili a passo 25 mm, ma ogni modifica richiede una nuova verifica della quantità di contenitori, degli spazi di prelievo, delle portate, dell’ancoraggio e delle crociere posteriori della struttura H2000.
