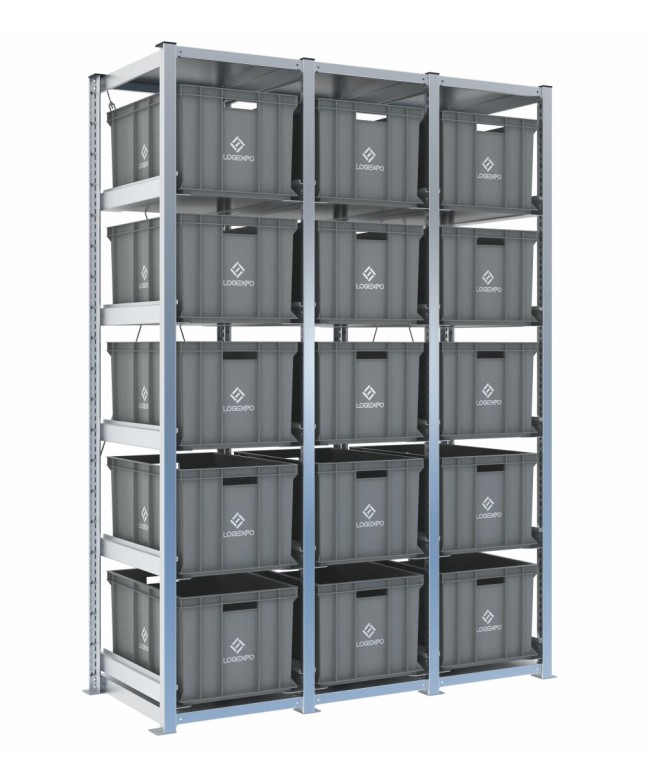

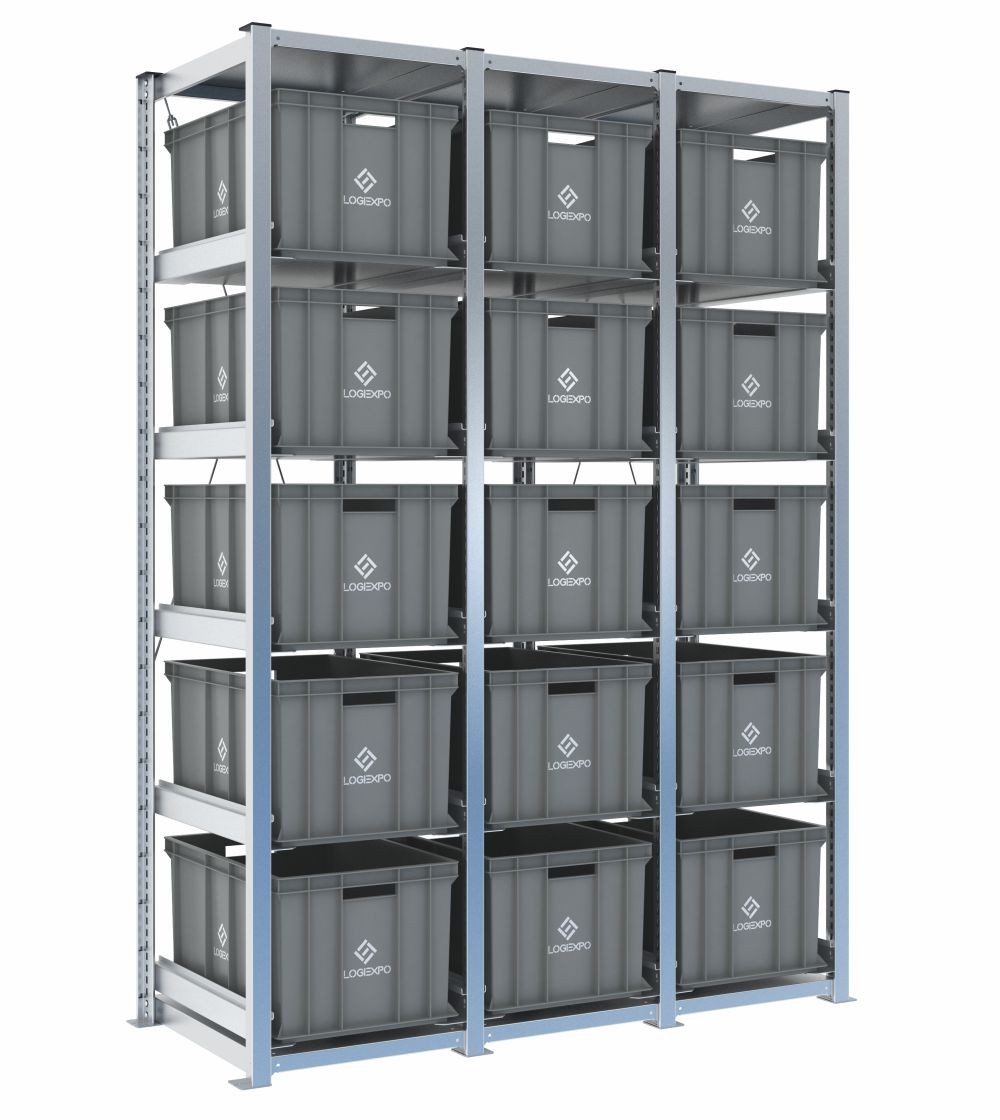

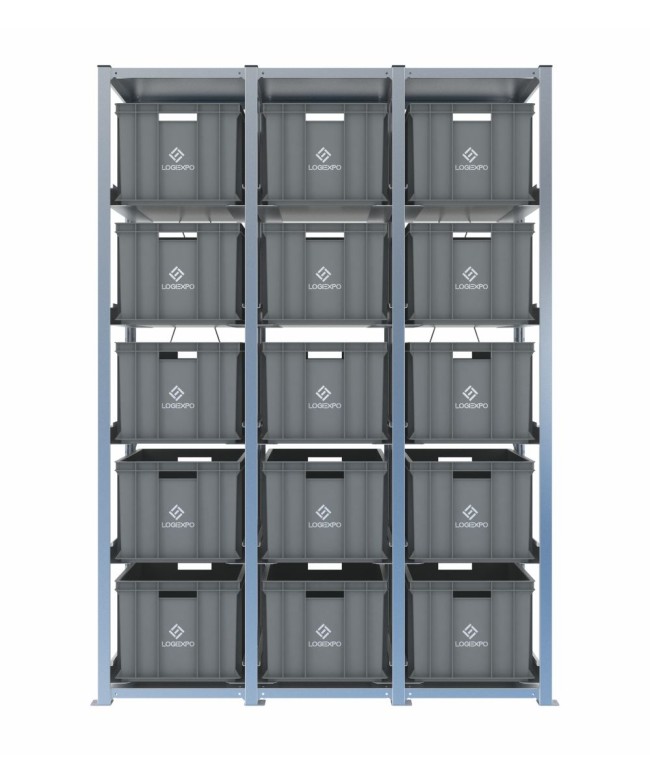

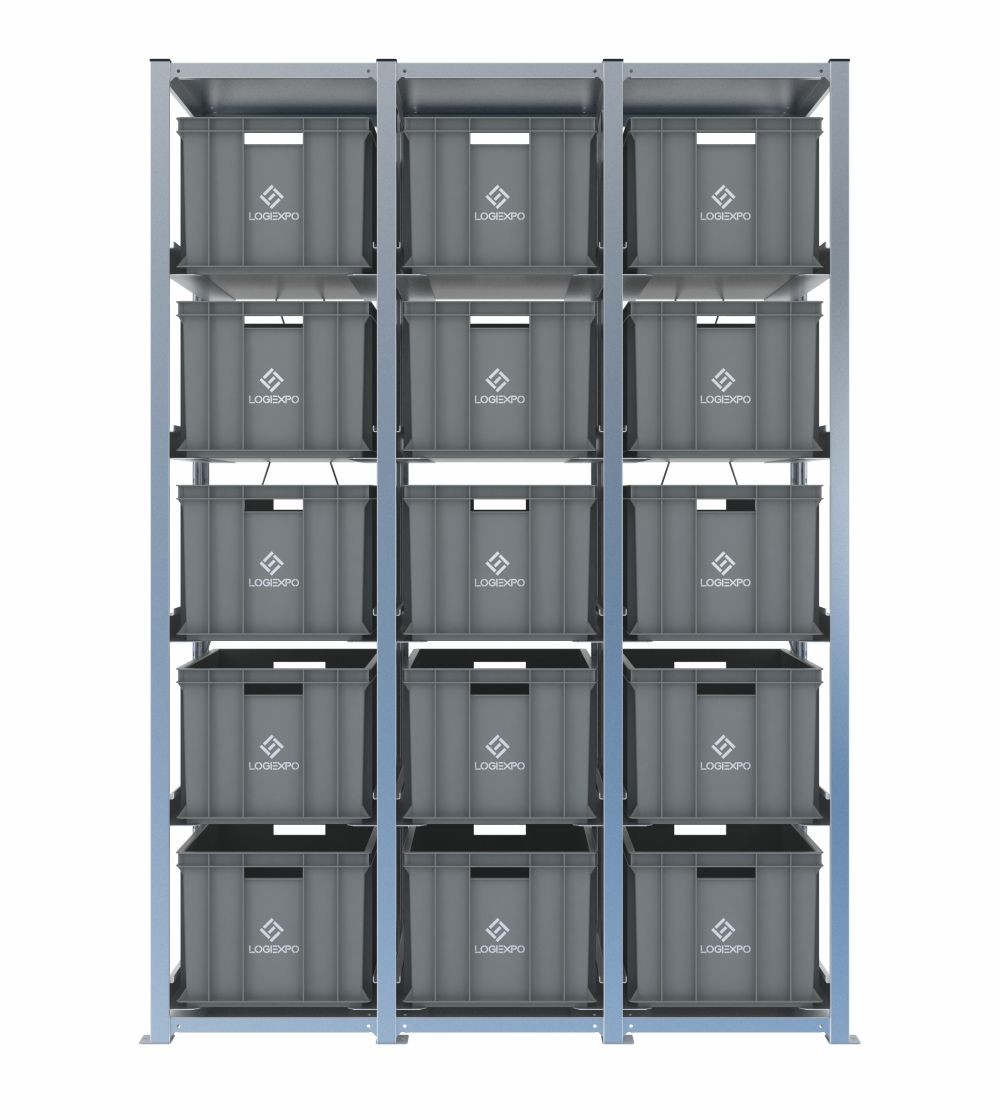

Scaffale H2000 con 15 contenitori Euro 600x400x320h su 3 campate
Questa configurazione comprende 15 Contenitori Euro 600x400x320h distribuiti su tre campate H2000, con 5 livelli per campata. Le tre campate permettono di organizzare materiali alti e kit voluminosi lungo un fronte verticale suddiviso per area o funzione.
La capacità per singolo contenitore è privilegiata rispetto alla densità di livelli, mantenendo comunque quindici posizioni indipendenti.
Tre campate H2000 per materiali ad alto volume per referenza
Ogni campata può essere assegnata a una famiglia di materiali, a una linea o a una fase di processo. L'altezza 320 mm permette di accogliere componenti e confezioni che richiedono maggiore volume verticale.
Le slitte a passo 25 mm consentono di aumentare o ridurre lo spazio tra i livelli se cambiano le esigenze, senza trasformare la struttura in un sistema a ripiani continui.
Fronte attrezzato per reparto, linea o area tecnica
L'ingombro complessivo è 1472x621x2003 mm. La struttura sfrutta lo sviluppo verticale e mantiene separati quindici gruppi di materiali in tre campate leggibili.
Le configurazioni fuori standard, come l'uso di formati differenti o accessori di protezione, devono essere verificate in funzione della geometria reale e delle modalità di accesso.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 3 campate, altezza reale 2003 mm;
- 15 Contenitori Euro 600x400 alti 320 mm;
- 15 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 320 mm;
- tipo configurazione: Uniforme;
- numero di campate: 3;
- numero di contenitori: 15;
- livelli: 5 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 15 Contenitori Euro 600x400 320h – H2000, 3 campate
È possibile utilizzare contenitori 400x300 e 600x400 nella stessa campata standard?
Non va considerata una compatibilità automatica. I due formati richiedono profondità e appoggi differenti; una combinazione nello stesso gruppo deve quindi essere studiata come configurazione dedicata.
I tappi di finitura superiori sono compresi nelle versioni H2000?
No. Nelle versioni H2000 i tappi superiori dei montanti non fanno parte della dotazione standard e possono essere richiesti come accessorio.
Può essere utilizzato per reperti, manufatti o oggetti di particolare delicatezza?
Può essere utilizzato come sistema organizzativo se dimensioni, peso e modalità di protezione sono compatibili con i contenitori e con l'ambiente. Requisiti museali, conservativi o per ambientali specifici, possono essere verificati direttamente con l'ufficio tecnico LogiExpo.
