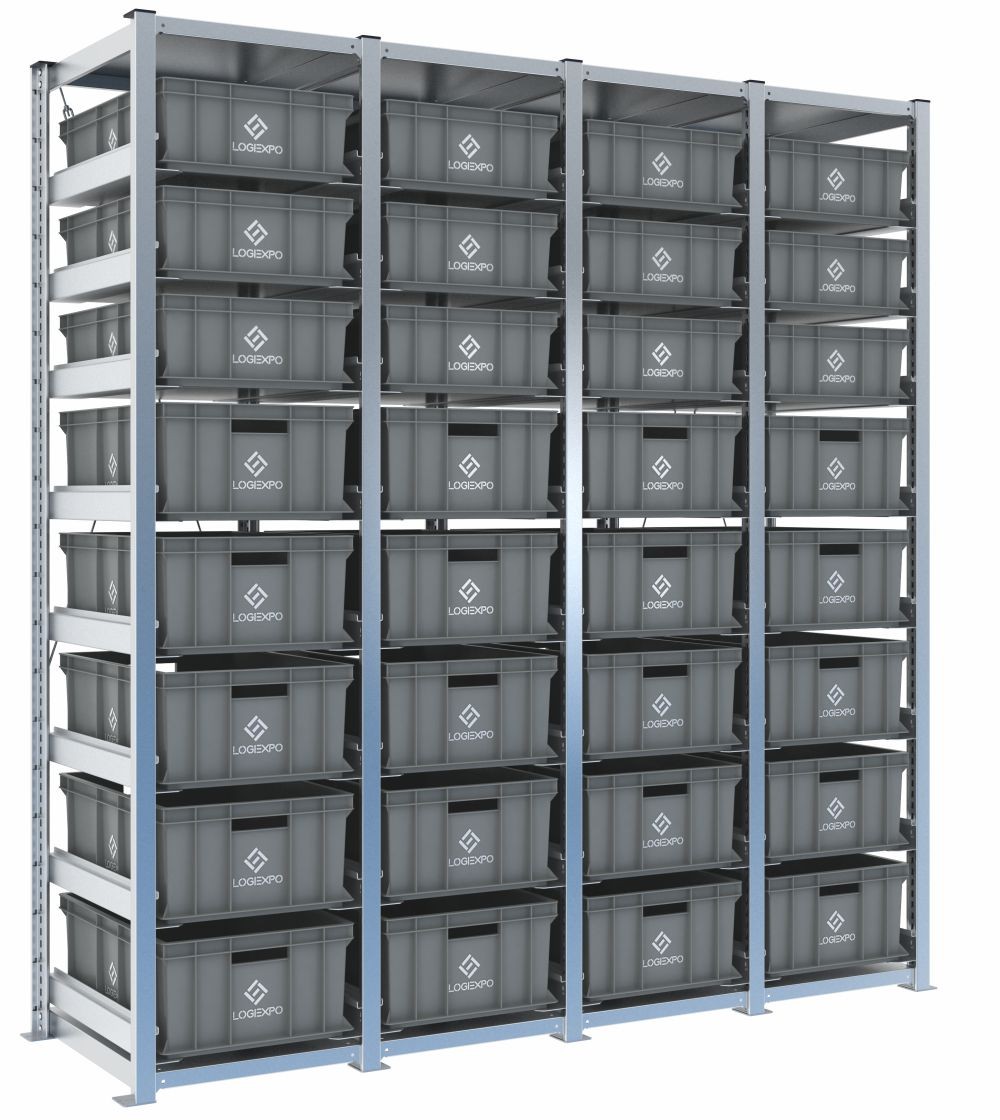

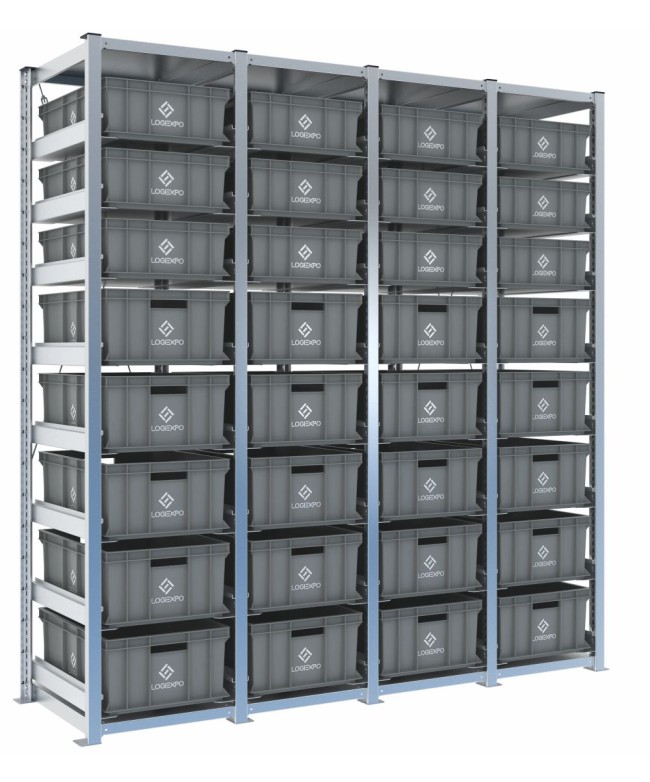

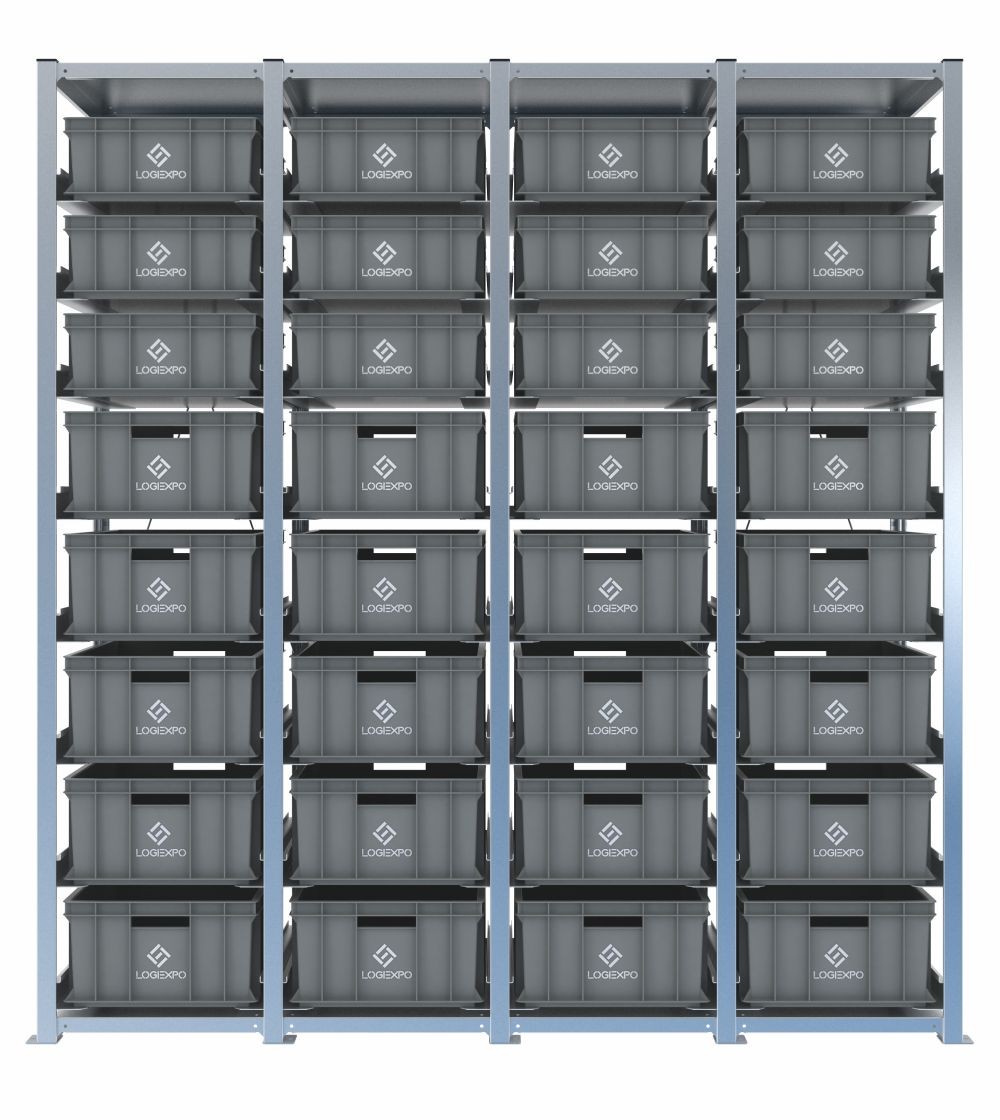

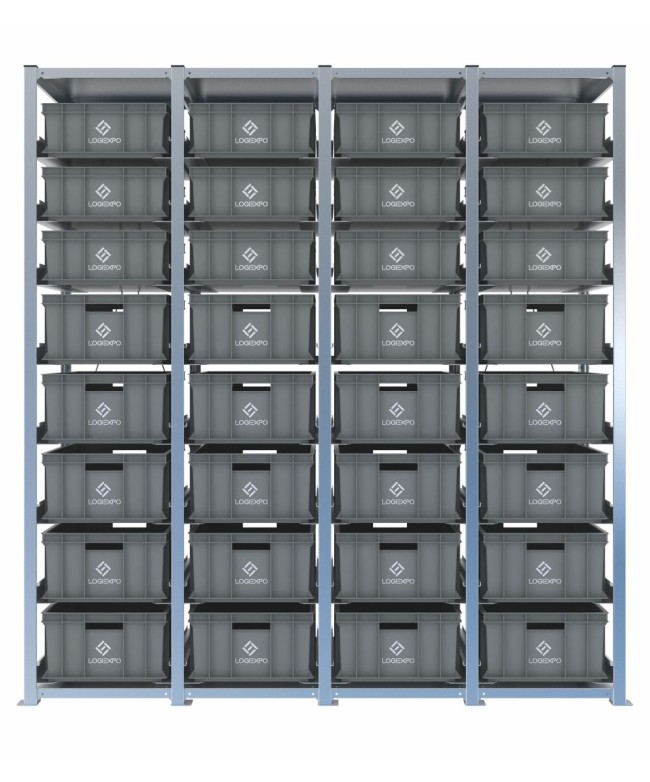

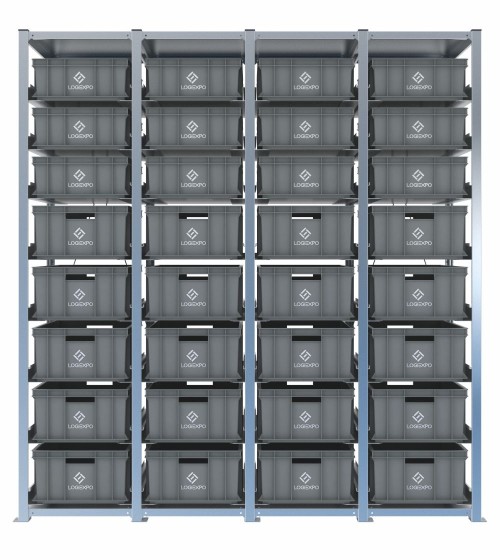

Scaffale H2000 con 32 contenitori Euro 600x400 misti 220h/170h
Questa configurazione comprende 32 Contenitori Euro 600x400 nelle altezze 170 e 220 mm, distribuiti su quattro campate H2000 con 8 livelli per campata.
La configurazione mista combina due volumi utili nello stesso fronte esteso, senza imporre la stessa altezza a tutte le posizioni.
Otto livelli per campata con distanza non necessariamente uniforme
Le quote dei livelli possono essere differenziate in base all'altezza dei contenitori e allo spazio di presa richiesto; non è necessario mantenere la stessa distanza lungo tutta la campata.
Le quattro campate possono essere ampliate lateralmente in seguito, verificando spazio, ancoraggi e continuità del layout.
Parete attrezzata per componenti medi, ricambi e flussi temporanei
L'ingombro complessivo è 1934x621x2003 mm. La struttura è adatta a un fronte esteso di magazzino, reparto o supermarket di produzione.
Può essere utilizzata anche per contenitori temporaneamente estratti da linee automatiche per controlli o lavorazioni, purché il processo sia definito.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H2000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H2000 a 4 campate, altezza reale 2003 mm;
- 32 Contenitori Euro 600x400 nelle altezze 170 e 220 mm;
- 32 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- crociere posteriori previste per H2000;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori disponibili su richiesta;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H2000;
- altezza reale: 2003 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 e 220 mm;
- tipo configurazione: Mista;
- numero di campate: 4;
- numero di contenitori: 32;
- livelli: 8 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- crociere posteriori: previste per H2000;
- tappi superiori: disponibili su richiesta;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 32 Contenitori Euro 600x400 220h/170h – H2000, 4 campate
È necessario mantenere la stessa distanza tra tutti i livelli?
No. Le slitte possono essere posizionate a quote differenti con passo 25 mm. Nelle configurazioni miste la distanza può quindi variare in funzione dell'altezza dei contenitori e dello spazio necessario alla presa.
È utile per contenitori temporaneamente estratti da una linea automatica per controllo o rilavorazione?
Sì. Può fungere da area manuale ordinata per contenitori temporaneamente esclusi dal flusso automatico, mantenendoli identificati e accessibili durante controllo o rilavorazione.
Un ampliamento con nuove campate può essere realizzato sia a destra sia a sinistra?
Sì. Il sistema è modulare componibile e consente ampliamenti su entrambi i lati, compatibilmente con spazio disponibile, nuovi ancoraggi e continuità del layout.
