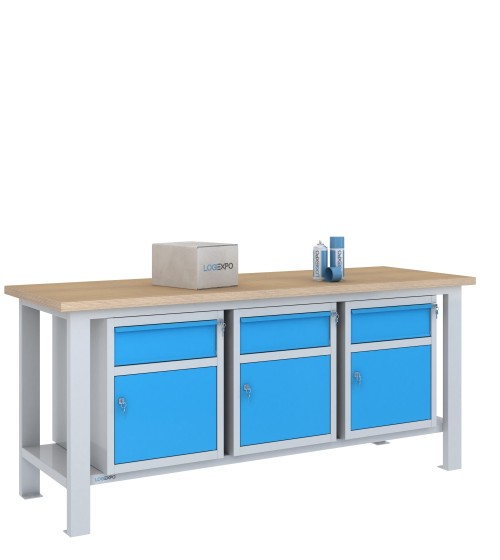

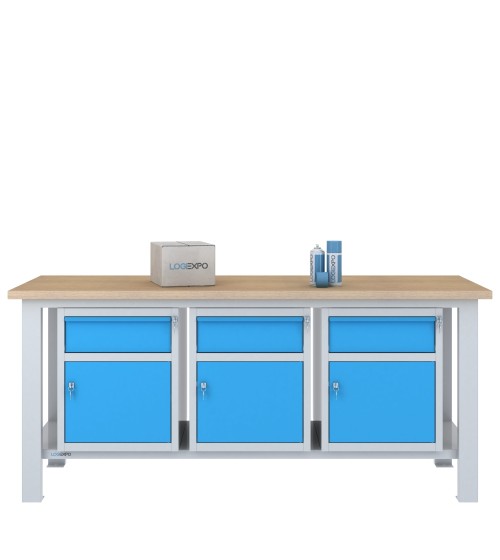

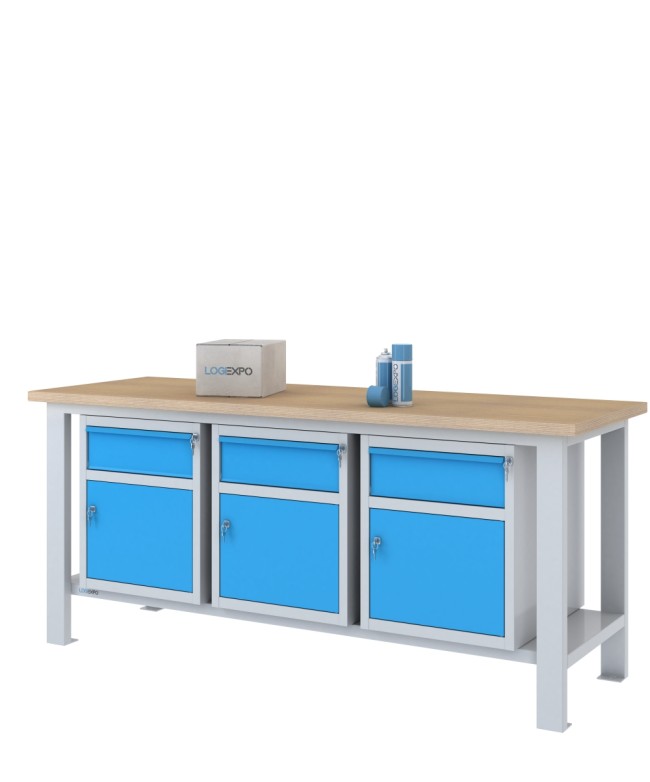

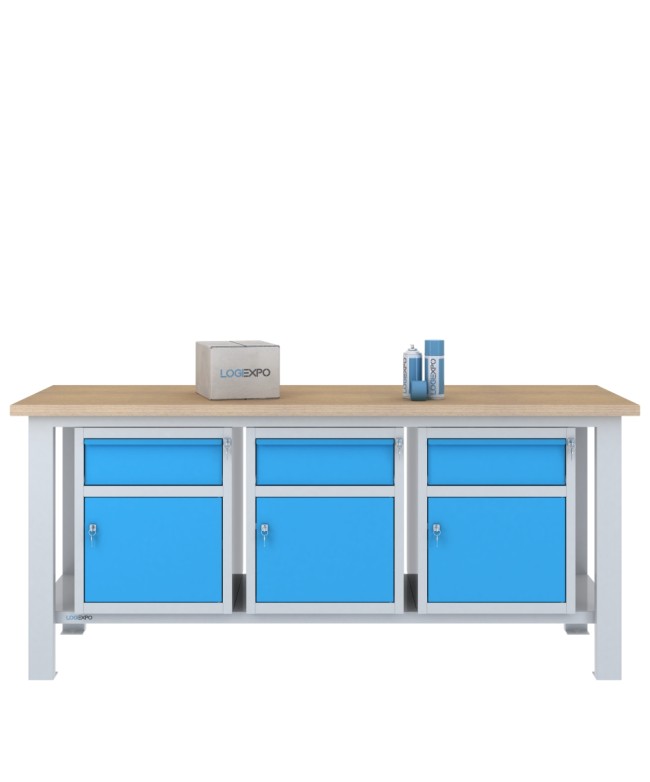

Banco da lavoro 2000x700x885h con 3 cassetti e 3 sportelli

Banco da lavoro 2000x700 con 3 cassetti e 3 vani con sportello

La configurazione BMF20-3CS identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con tre blocchi misti sottopiano.

Ciascun blocco integra un cassetto nella parte superiore e un vano armadietto con ripiano interno e sportello. La configurazione mette quindi a disposizione tre cassetti e tre vani chiusi, utilizzando tutte e tre le posizioni previste sulla struttura da 2000 mm.

Perché scegliere la configurazione BMF20-3CS

Questa configurazione è indicata quando la postazione richiede contemporaneamente cassetti per utensili, strumenti o piccoli componenti e vani chiusi per materiali o attrezzature di maggiore ingombro, distribuendo entrambe le modalità di contenimento lungo l'intera larghezza del banco.

Rispetto alle versioni con soli cassetti o soli vani armadietto, ogni posizione sottopiano mantiene la stessa struttura funzionale: un volume estraibile nella parte superiore e un vano chiuso nella parte inferiore. La scelta è quindi particolarmente coerente quando questa combinazione deve essere replicata nelle tre zone del banco.

Tre blocchi misti indipendenti

I tre blocchi sottopiano misurano 505x620x600h mm e sono realizzati in lamiera spessore 8/10.

Ogni elemento comprende un cassetto montato su guide con portata di 60 kg e un vano armadietto con ripiano interno asportabile da 40 kg e sportello.

Cassetto e sportello dispongono di chiusure a chiave indipendenti. I tre blocchi sono inoltre elementi fisicamente separati e vengono fissati alla struttura mediante viti e boccole filettate predisposte nei profili sottopiano.

Tutte le tre posizioni sottopiano sono utilizzate

La struttura da 2000 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. Nella configurazione BMF20-3CS viene installato un blocco misto in ciascuna posizione.

Non rimane quindi una posizione libera per aggiungere un quarto modulo. Una eventuale modifica futura dell'allestimento richiede la rimozione o la sostituzione di uno dei tre blocchi presenti con un elemento compatibile con le predisposizioni della struttura.

Contenimento misto lungo tutta la larghezza

I tre blocchi alti 600 mm occupano una parte rilevante del volume disponibile sotto il piano. La configurazione privilegia quindi la capacità di contenimento integrata rispetto alla disponibilità di ampie zone sottopiano libere.

La presenza di tre vani distinti permette di separare materiali o attrezzature che non richiedono un cassetto, mentre i tre cassetti mantengono accessibili gli elementi più adatti a una sistemazione estraibile. La distribuzione concreta dovrebbe essere definita in funzione del processo e della frequenza d'uso degli utensili o dei componenti.

Piano di lavoro in faggio multistrato da 35 mm

Il piano di lavoro misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie operativa è posta a 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con le caratteristiche della struttura.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche i tre blocchi sottopiano sono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano.

Portata del banco e dei componenti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sull'intera superficie del piano di lavoro.

Ciascun cassetto ha una portata di 60 kg, mentre ciascun ripiano interno dei vani ha una portata di 40 kg. Le portate dei singoli componenti costituiscono limiti distinti e non devono essere sommate alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

I tre blocchi misti sono installati nello spazio compreso tra il piano di lavoro e il ripiano inferiore. Il ripiano rimane parte integrante della struttura anche con tutte e tre le posizioni sottopiano occupate.

Dati tecnici del banco BMF20-3CS

• Configurazione: BMF20-3CS;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 3;
• vani con sportello: 3;
• blocchi misti: 3 da 505x620x600h mm;
• portata di ciascun cassetto: 60 kg;
• ripiani interni: 3 asportabili, portata 40 kg ciascuno;
• chiusure: cassetto e sportello con serrature indipendenti su ciascun blocco;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 3;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La configurazione BMF20-3CS utilizza tutte e tre le posizioni disponibili con blocchi che combinano cassetto e vano con sportello. È quindi indicata quando entrambe le modalità di contenimento devono essere presenti in quantità equivalente sulla stessa postazione.

Se è prioritario aumentare il numero di cassetti possono risultare più coerenti le configurazioni con blocchi esclusivamente a cassetti. Se invece è sufficiente un numero inferiore di cassetti oppure si desidera mantenere una posizione sottopiano libera, sono disponibili allestimenti con uno o due blocchi.

Per confrontare le configurazioni disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei blocchi Grigio chiaro RAL 7035 e frontali dei cassetti e degli sportelli Blu RAL 5015.

FAQ sul banco da lavoro BMF20-3CS

Cosa cambia rispetto alla versione da 2000 mm con 2 cassetti e 2 sportelli?

Entrambe utilizzano blocchi misti con un cassetto e un vano con sportello. La versione con 2 cassetti e 2 sportelli utilizza però due blocchi e lascia libera una delle tre posizioni. La BMF20-3CS installa invece un terzo blocco identico, portando la dotazione a 3 cassetti e 3 vani e occupando tutte le posizioni sottopiano disponibili.

Cosa cambia rispetto alla versione con 1 cassetto e 3 sportelli?

Entrambe le configurazioni offrono tre vani con sportello e utilizzano tutte e tre le posizioni. Nella versione con 1 cassetto e 3 sportelli, però, due blocchi sono destinati esclusivamente al vano armadietto e soltanto un blocco integra anche un cassetto. Nella BMF20-3CS tutti e tre i blocchi sono misti, quindi ai tre vani si affiancano tre cassetti anziché uno.

Cosa cambia rispetto al banco da 2000 mm con 9 cassetti?

Le due configurazioni utilizzano tre blocchi alti 600 mm e occupano tutte le posizioni sottopiano. Cambia però l'organizzazione interna: la versione a 9 cassetti utilizza tre blocchi da tre cassetti, mentre la BMF20-3CS utilizza tre blocchi misti con un cassetto e un vano con sportello ciascuno. La scelta dipende quindi dalla necessità di privilegiare la suddivisione in cassetti oppure di combinare cassetti e volumi chiusi di maggiore altezza.
