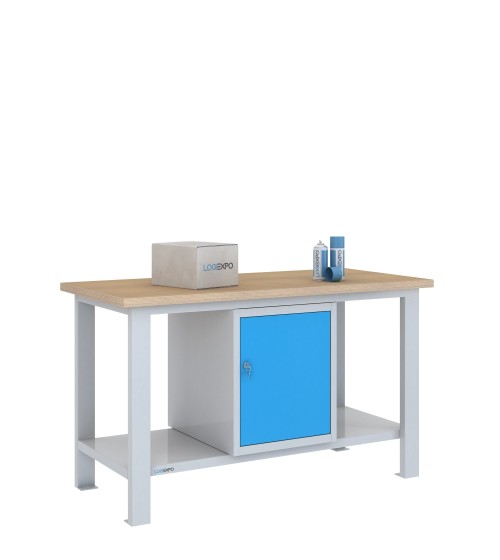

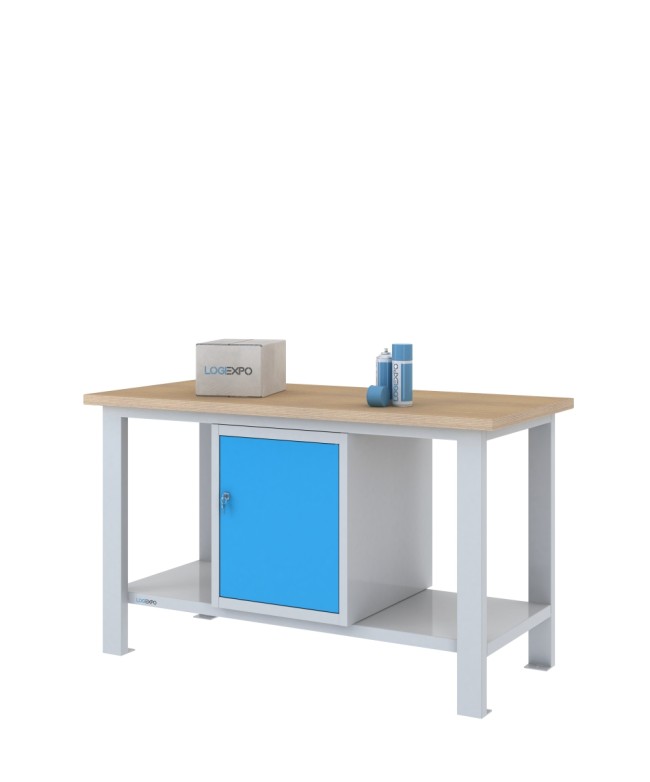

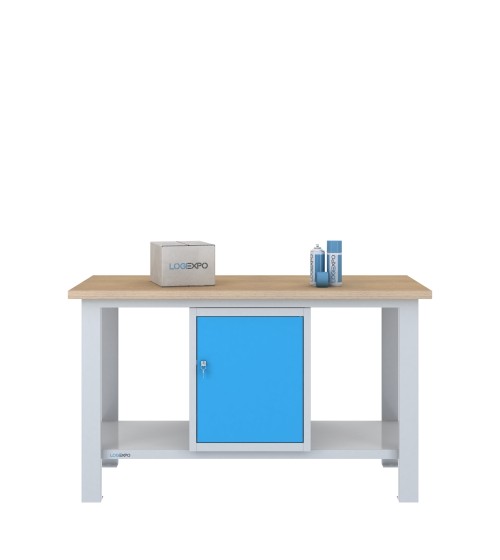

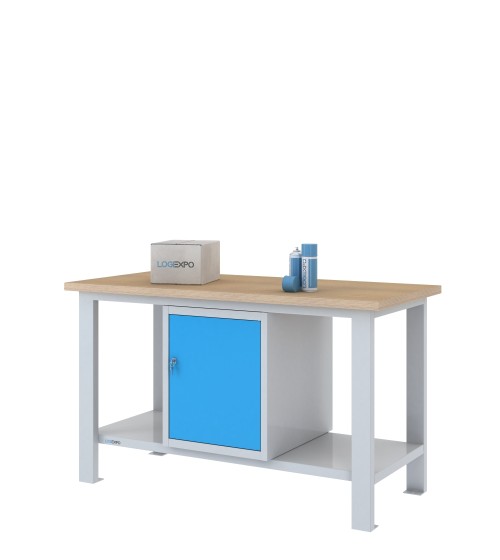

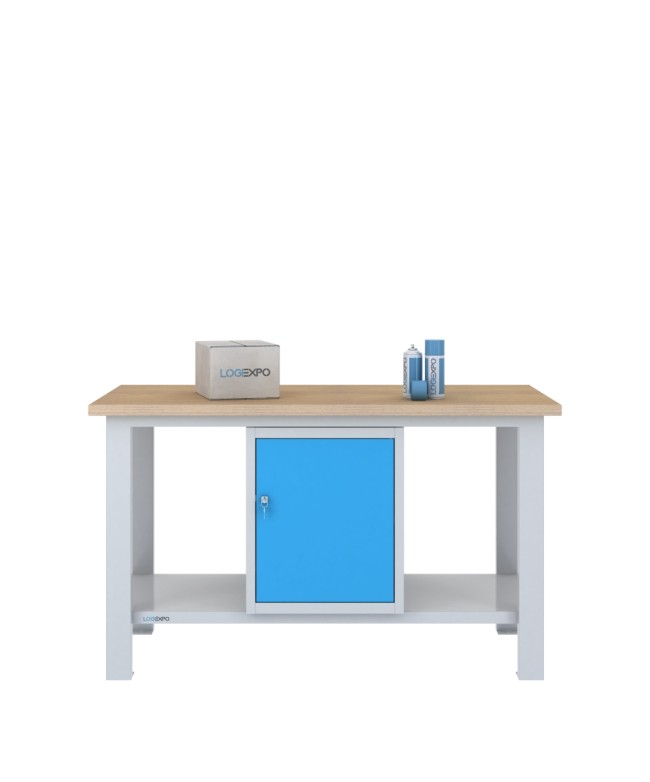

Banco da lavoro 1500x700x885h con 1 sportello

Banco da lavoro 1500x700 con un vano armadietto sottopiano

Il banco da lavoro BMF15-SP 1500x700x885h abbina il piano in faggio multistrato da 35 mm a un singolo blocco sottopiano con vano armadietto, ripiano interno e sportello con serratura.

La configurazione utilizza quindi un solo elemento alto 600 mm per il contenimento chiuso. Non sono presenti cassetti e la parte restante del sottopiano rimane disponibile compatibilmente con la struttura e con gli ingombri della postazione.

Vano armadietto con ripiano interno

Il blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

Il vano è dotato di un ripiano interno con portata di 40 kg e di uno sportello con serratura. Il ripiano permette di utilizzare il volume interno su due livelli senza suddividerlo in cassetti.

Il blocco viene fornito assemblato e viene fissato sotto il piano mediante le predisposizioni presenti nella struttura.

Posizionamento del singolo blocco sulla struttura da 1500 mm

La struttura da 1500 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra.

Poiché la configurazione BMF15-SP utilizza un solo blocco, il vano può essere installato in una qualsiasi delle tre predisposizioni previste.

Se in un secondo momento viene aggiunto un secondo blocco e il vano è collocato al centro, deve prima essere spostato lateralmente. Con due blocchi sul banco da 1500 mm vengono infatti utilizzate esclusivamente le posizioni laterale sinistra e laterale destra.

Una parte del sottopiano rimane senza blocchi alti

In assenza di accessori l'altezza libera tra piano di lavoro e ripiano inferiore strutturale è di 600 mm. Il vano armadietto utilizza questa altezza soltanto nella posizione in cui viene installato.

La restante parte del sottopiano non viene occupata da altri blocchi da 600 mm. Questo aspetto distingue la configurazione da quelle con due moduli laterali, senza però permettere di ricavare dal solo valore nominale di 1500 mm una misura certa dello spazio libero utile: devono essere considerati anche montanti e geometria della struttura.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Può essere utilizzata per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione e altre lavorazioni in appoggio compatibili con le caratteristiche del piano.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. Necessità e sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore strutturale è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

La portata di 40 kg del ripiano interno del vano riguarda esclusivamente quel componente e non modifica la portata complessiva del banco.

Dati tecnici del banco BMF15-SP

• Configurazione: BMF15-SP;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• blocchi sottopiano: 1;
• dimensioni blocco: 505x620x600h mm;
• lamiera blocco: spessore 8/10;
• cassetti: nessuno;
• vani con sportello: 1;
• ripiano interno del vano: portata 40 kg;
• chiusura vano: sportello con serratura;
• posizioni disponibili con il singolo blocco: sinistra, centro oppure destra;
• ripiano inferiore strutturale: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende versioni senza blocchi sottopiano, con cassetti sospesi, cassettiere, due vani con sportello e configurazioni miste. La scelta dipende dal rapporto richiesto tra contenimento integrato e volume sottopiano disponibile.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-SP è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor. Nella versione bicolore la struttura e il corpo del blocco sono in RAL 7035, mentre lo sportello è in RAL 5015.

FAQ sul banco da lavoro BMF15-SP 1500x700

Quali accessi devono essere verificati prima della consegna di un banco monoblocco?

Poiché la struttura principale viene fornita già assemblata, è necessario verificare che il banco possa raggiungere fisicamente la posizione prevista. Vanno quindi considerati accessi, porte, corridoi, eventuali ascensori industriali e gli spazi necessari alla movimentazione prima del posizionamento.

Il ripiano interno del vano è rimovibile?

Sì, il piano interno del vano armadietto è rimovibile e può essere utile toglierlo quando non è necessaria una suddivisione del vano o per aumentarne la capacità facilitando l'inserimento di materiali voluminosi.

Questa configurazione può essere utilizzata come postazione di supporto per controllo e collaudo?

Sì, quando le caratteristiche del piano e della struttura sono compatibili con il processo da svolgere. Il vano può mantenere vicino alla postazione attrezzature o accessori senza occupare la superficie principale. Questo non trasforma però il banco in un tavolo metrologico, ESD o in una postazione specialistica. Per informazioni su necessità particolari o eventuali requisiti come isolamento dalle vibrazioni, protezione elettrostatica o altre prestazioni specifiche è consigliato contattare l'ufficio tecnico LogiExpo.
